深度学习加速卡（如GPU加速卡、AI推理卡）需传输16GB/s以上高速信号（PCIe 4.0/5.0），信号完整性直接决定计算效率——行业数据显示，信号串扰超-20dB时，加速卡数据传输错误率上升30%，某AI计算中心曾因加速卡PCB串扰问题，导致深度学习训练任务频繁中断，效率损失超40%。深度学习加速卡PCB需符合**PCIe 5.0规范**对信号完整性的要求，串扰≤-25dB，阻抗偏差≤±10%。捷配累计交付45万+片深度学习加速卡PCB，信号完整性合格率稳定在99.5%，本文拆解信号完整性制造核心工艺、抗干扰措施及测试验证方法，助力加速卡企业提升传输效率。

2. 核心技术解析

3. 实操方案

3.1 信号完整性制造四步法（操作要点 + 数据标准 + 工具 / 材料）

1. 高稳定基材选型与预处理：选用罗杰斯 RO4350B 基材（介电常数 4.4±0.03，厚度 1.6mm），基材入库前用矢量网络分析仪（JPE-VNA-800）检测介电常数，确保波动≤±0.02；基材裁剪后用热风干燥（80℃，2h），去除水分，防止介电常数漂移；
2. 高速布线与阻抗控制：采用激光直接成像（LDI）技术（JPE-LDI-900），分辨率 5μm，针对 PCIe 5.0 信号 —— 线宽 0.2mm±0.01mm，间距 0.6mm±0.02mm，差分对扭绞间距≤10mm；阻抗控制采用 “基材 + 半固化片” 组合，叠层为 “信号层 - 接地层 - 信号层”，层间厚度 0.15mm±0.01mm，用阻抗测试仪（JPE-Imp-600）检测，差分阻抗 100Ω±5%；
3. 接地屏蔽与抗干扰工艺：在高速信号两侧铺设接地屏蔽条（宽度 0.3mm±0.01mm，铜厚 1oz），屏蔽条与信号间距 0.2mm±0.01mm；关键芯片（如 GPU）下方铺设完整接地平面（铜厚 2oz），接地过孔间距≤5mm，过孔直径 0.3mm±0.01mm，确保接地阻抗≤0.05Ω；

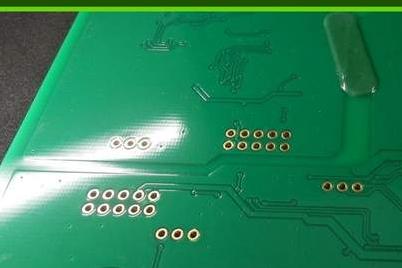

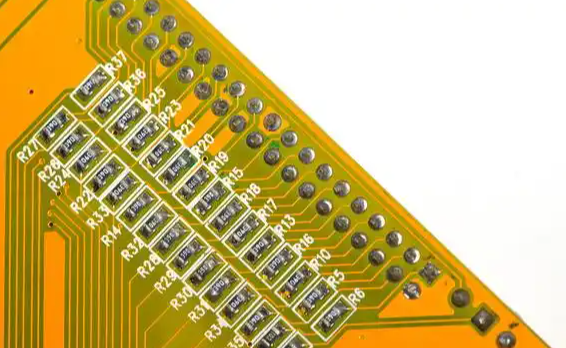

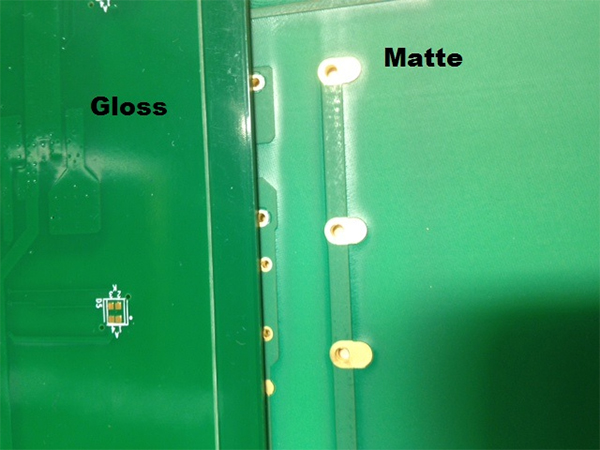

4. 阻焊与表面处理：采用太阳油墨 PSR-4000 感光阻焊剂（介电常数 3.5±0.1），涂覆厚度 20μm±2μm，曝光能量 100mJ/cm²，显影后确保阻焊层无气泡、无针孔；表面处理采用化学镍金（ENIG），镍厚 5μm±0.5μm，金厚 0.1μm±0.02μm，符合IPC-4552（化学镀镍金标准） ，减少接触电阻。

3.2 信号完整性测试与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 样品信号测试：每批次首件 PCB 组装后，用高速示波器（JPE-Osc-1000，带宽 50GHz）测试 ——PCIe 5.0 信号串扰≤-28dB，眼图张开度≥80%，按PCIe 5.0 规范，连续传输 24h 无错误；
2. 量产工艺监控：LDI 布线后每 2 小时抽检 10 片 PCB，用光学测量仪（JPE-Opt-800）检测线宽与间距（0.2mm±0.01mm，0.6mm±0.02mm）；阻抗测试每批次抽检 30 片，确保差分阻抗 100Ω±5%，超差品立即追溯布线工艺；
3. 不良品分析：针对信号完整性不良的 PCB，用时域反射仪（JPE-TDR-500）定位问题 —— 如串扰超差多因布线间距不足，需将间距从 0.5mm 调整至 0.6mm。
