在设计印刷电路板 （PCB） 时，尤其是对于高频应用，通常会发挥两个关键因素：预浸料厚度和介电常数（Dk 值）。这些元素直接影响信号完整性、阻抗控制和整体 PCB 性能。

PCB 设计中的预浸料和介电常数是什么？

在深入了解细节之前，让我们先澄清一下基础知识。预浸料是“预浸渍”的缩写，是一种浸泡在树脂中的玻璃纤维材料，用作 PCB 中铜层之间的绝缘层。它在层压过程中将各层粘合在一起，并在确定电路板的厚度和电气性能方面发挥着至关重要的作用。预浸料的介电常数 （Dk） 是指其在电场中存储电能的能力，这会影响信号通过电路板的方式。较低的 Dk 值通常意味着更快的信号传输，这对于高频应用至关重要。

了解和控制预浸料厚度和 Dk 对于优化 PCB 材料特性和确保可靠性能至关重要。让我们进一步分解这些概念，看看它们如何影响您的设计。

为什么预浸料厚度在 PCB 设计中很重要

预浸料厚度是决定 PCB 整体厚度和导电层间距的关键因素。这种间距会影响多个性能方面，包括阻抗、信号完整性和热管理。这就是为什么它如此重要：

• 阻抗控制：在高频设计中，保持一致的阻抗对于信号完整性至关重要。预浸料厚度直接影响信号走线和接地层之间的距离，进而影响特性阻抗。例如，较薄的预浸料层会缩短距离，从而降低阻抗，而较厚的预浸料层会增加阻抗。设计人员通常通过仔细选择预浸料厚度来瞄准特定的阻抗值，例如许多射频应用的 50 欧姆。

• 信号完整性：由于层间介电材料增加，较厚的预浸料会导致更高的信号延迟。相反，较薄的预浸料可以减少延迟，但如果层太近，可能会增加串扰。平衡厚度是高频 PCB 设计的关键。

• 热稳定性和机械稳定性：较厚的预浸料层可以提高散热和机械强度，这对于暴露于高温或物理应力的电路板至关重要。然而，过厚会使电路板体积庞大，不太适合紧凑的设计。

例如，在专为 4 GHz 应用设计的 5 层 PCB 叠层中，可以选择层间 0.2 毫米的预浸料厚度，以实现特定阻抗，同时保持最小信号损失。稍微调整该值也会改变性能，因此精度至关重要。

介电常数 （Dk） 在预浸料中的作用

介电常数预浸料值，通常缩写为 Dk，是衡量材料与真空相比可以存储多少电能的指标。在PCB设计中，预浸料材料的Dk值会显著影响信号速度和损耗，特别是在高频应用中。以下是其影响的详细介绍：

• 信号速度：较低的 Dk 值允许信号更快地穿过材料，因为它会降低走线之间的电容。对于高频设计，Dk 值在 2.2 到 3.0 之间的材料通常比 Dk 值在 4.4 到 4.8 之间的标准材料更受欢迎，因为它们可以最大限度地减少信号延迟。例如，在 10 GHz 时，与 Dk 为 4.5 的材料相比，Dk 为 2.5 的材料可以将信号传播延迟降低多达 30%。

• 信号丢失：Dk 值较低的材料通常具有较低的耗散因数 （Df），这意味着由于能量吸收而导致的信号损失较小。这对于在高频电路中保持长走线的信号完整性至关重要。

• 阻抗匹配：Dk值影响传输线的特性阻抗。预浸料与叠层中其他材料之间的 Dk 不匹配会导致反射和信号衰减。

选择正确的预浸料 Dk 值是一种平衡行为。虽然低 Dk 材料提高了性能，但它们可能更昂贵且更难加工。具有较高 Dk 值的标准材料更具成本效益，但可能无法满足高速或高频应用的需求。

预浸料厚度和 Dk 如何在高频 PCB 设计中相互作用

在高频PCB设计中，预浸料厚度和Dk之间的关系变得更加重要。这两个因素共同作用，决定信号在电路板中传播时的行为方式。以下是他们的互动如何影响性能：

• 对阻抗的综合影响：厚度和 Dk 值都会影响传输线的阻抗。对于给定的走线宽度，具有较高 Dk 的较薄预浸料会增加电容，从而降低阻抗。相反，具有较低 Dk 的较厚预浸料会降低电容，从而提高阻抗。设计人员使用仿真工具对这些影响进行建模，并为其特定频率范围选择最佳组合。

• 信号延迟和丢失：在高于 1 GHz 的频率下，即使预浸料厚度或 Dk 的微小变化也会导致明显的信号延迟或损失。例如，在 10 GHz 设计中，预浸料厚度的 0.1 mm 差异与 Dk 从 3.0 到 3.5 的偏移相结合，可能会使信号延迟增加几皮秒，从而可能扰乱关键应用中的时序。

• 串扰和噪音：由于电容较高，具有高 Dk 值的较薄预浸料层会增加相邻走线之间的串扰。相比之下，具有低 Dk 值的较厚层可以减少串扰，但在空间有限的紧凑设计中可能不可行。

为了优化性能，设计人员必须根据工作频率和应用要求仔细选择平衡这些因素的材料和叠层。例如，在 5G 通信板中，可以使用薄预浸料 （0.15 mm） 和低 Dk 材料 （Dk 为 2.8） 的组合来最大限度地减少损耗并保持严格的阻抗控制。

选择正确的预浸料材料以获得最佳 PCB 性能

选择合适的预浸料材料需要根据您的设计需求评估厚度和 Dk。以下是做出正确选择的一些实用技巧：

• 将材料与频率匹配：对于低频应用（低于 1 GHz），Dk 值约为 4.4 且厚度适中（0.2-0.3 mm）的标准预浸料通常就足够了。对于高频设计（高于 1 GHz），请考虑使用 Dk 值低于 3.0 且层数更薄（0.1-0.2 mm）的先进材料，以减少信号损失。

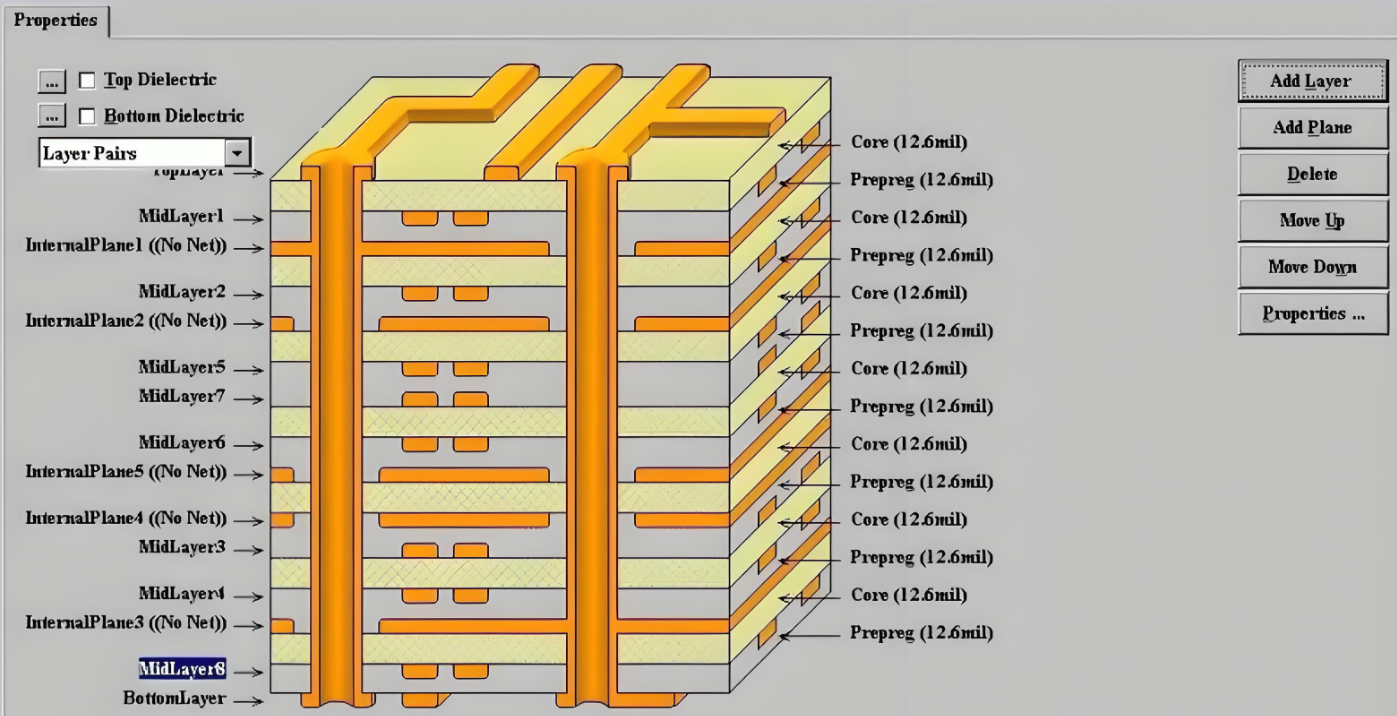

• 考虑叠层设计：在多层板中，确保预浸料厚度和 Dk 在各层之间保持一致，以避免阻抗不匹配。在制造前使用仿真软件测试不同的叠层配置。

• 平衡成本和性能：低 Dk 材料和超薄预浸料层可以显着提高性能，但通常成本更高。评估性能提升是否证明特定应用程序的额外费用是合理的。

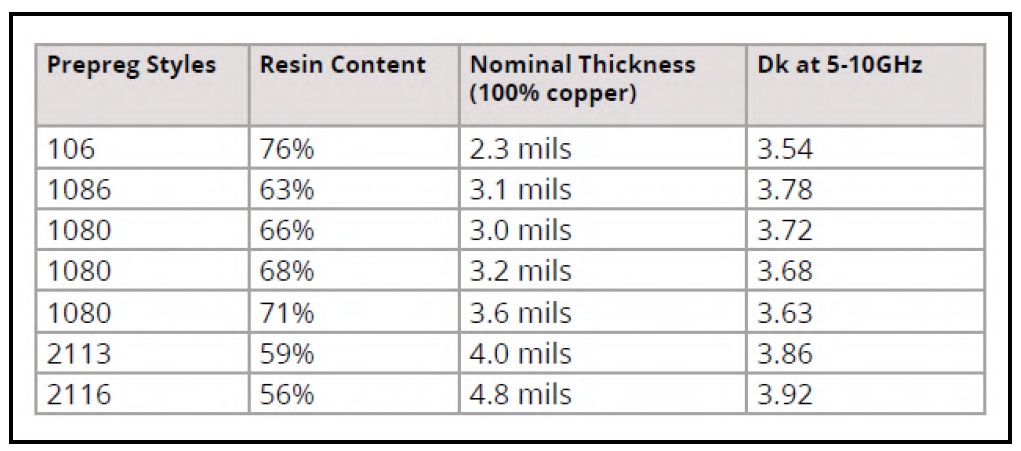

• 查阅材料数据表：请务必查看制造商的 PCB 材料特性数据，包括 Dk、耗散因数和可用厚度。这些规格将帮助您预测材料在设计中的行为方式。

高频PCB设计的最佳实践

为高频应用设计 PCB 需要关注细节，而不仅仅是预浸料选择。以下是一些确保最佳性能的其他最佳实践：

• 最大限度地减少纤维编织效果：预浸料中的玻璃纤维编织会导致沿迹线的 Dk 变化，从而导致差分对中的信号偏斜。旋转描线布线或使用具有均匀编织图案的材料来缓解此问题。

• 使用受控阻抗布线：设计具有精确宽度和间距的走线，以匹配目标阻抗，同时考虑预浸料厚度和 Dk。例如，5 GHz 的 50 欧姆走线可能需要 0.3 mm 的宽度和 0.2 mm 的 Dk 3.0 预浸料层。

• 优化接地层：坚固的接地层可降低噪声并改善信号返回路径。确保信号层和接地层之间的预浸料厚度一致，以保持均匀的阻抗。

• 测试和验证：在制造之前使用仿真工具对信号行为进行建模。制造后，执行时域反射计 （TDR） 等测试以验证阻抗和信号完整性。

通过遵循这些实践并仔细管理预浸料厚度和 Dk，即使在最苛刻的高频应用中，您也可以实现可靠的性能。

常见挑战以及如何克服它们

即使经过仔细规划，设计人员也经常面临与预浸料和介电性能相关的挑战。以下是一些常见问题和解决方案：

• 跨层 Dk 不一致：预浸料批次之间 Dk 的变化会破坏阻抗。与可靠的供应商合作以确保材料的一致性，并在您的设计要求中指定严格的 Dk 公差。

• 实现薄层的困难：超薄预浸料层可能难以处理，并可能增加制造缺陷。如果需要薄层，请与您的制造合作伙伴密切合作，以确保工艺能力。

• 高频信号损耗：如果损耗高于预期，请考虑改用 Dk 和 Df 较低的预浸料。即使是很小的降低，例如从 Dk 3.5 到 3.0，也会在 5 GHz 以上的频率下产生明显的差异。

在设计阶段的早期解决这些挑战可以节省时间并减少生产过程中昂贵的修改。

使用正确的预浸料选择优化您的 PCB

在 PCB 设计领域，预浸料厚度和介电常数等小细节可以对性能产生很大影响，特别是对于高频应用。通过了解这些因素如何相互作用并影响信号完整性、阻抗和整体电路板可靠性，您可以做出明智的决策来优化您的设计。无论您的目标是在 5G 应用中实现最小的信号损失，还是在射频电路中实现严格的阻抗控制，选择正确的预浸料 Dk 值和厚度都是关键步骤。
