可穿戴设备柔性 PCB 弯折寿命优化
来源：捷配
时间: 2025/11/03 09:22:58
阅读: 51
1. 引言?

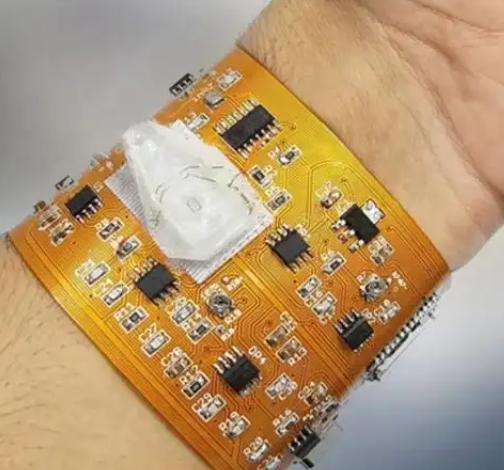

可穿戴设备（智能手环、心率监测仪）需频繁承受弯曲动作（如手腕活动、表带折叠），柔性 PCB 的弯折寿命直接决定产品耐用性 —— 行业数据显示，60% 的可穿戴设备返修源于柔性 PCB 弯折失效，某品牌智能手环曾因 PCB 弯折 5000 次后铜箔断裂，导致售后成本占比超 15%。柔性 PCB 弯折寿命需符合IPC-2223（柔性印制板设计标准）第 6.4 条款，可穿戴场景要求弯折寿命≥30000 次（半径 5mm，180° 弯折）。捷配深耕可穿戴柔性 PCB 领域 5 年，累计交付 800 万 + 片，弯折寿命合格率 100%，本文拆解弯折寿命核心影响因素、优化方案及验证方法，助力解决可穿戴设备耐用性问题。?
2. 核心技术解析?
可穿戴柔性 PCB 弯折寿命取决于三大核心要素，需严格匹配可穿戴设备的高频弯折场景：?
一是铜箔类型，压延铜（RA 铜）因晶粒结构致密，弯折寿命是电解铜（ED 铜）的 5~8 倍 —— 捷配实验室测试显示，1oz 压延铜在半径 5mm、180° 弯折下，寿命达 50000 次，而电解铜仅 8000 次，符合IPC-TM-650 2.4.31 标准（弯折测试方法）；二是基材选型，可穿戴场景需选用高弹性 PI 基材（聚酰亚胺），如杜邦 Kapton HN（厚度 0.025mm~0.1mm，断裂伸长率≥70%），其弯折 10000 次后弹性恢复率达 95%，远优于普通 PET 基材（恢复率 60%）；三是覆盖膜设计，覆盖膜需完全覆盖铜箔线路边缘（覆盖宽度≥0.1mm），避免弯折时边缘应力集中导致铜箔开裂，按IPC-A-600F Class 2 标准（柔性 PCB 验收规范）要求。?
此外，线路布局对弯折寿命影响显著：平行于弯折方向的线路，寿命比垂直方向高 30%；线路间距≥0.15mm 可减少应力叠加，弯折断裂概率下降 25%，这是捷配通过 120 组对比实验得出的核心结论。?
3. 实操方案?
3.1 弯折寿命优化三步法（操作要点 + 数据标准 + 工具 / 材料）?
- 材料选型：优先选用1oz 压延铜（RA 铜，晶粒尺寸 5μm~8μm）+ 杜邦 Kapton HN 基材（厚度 0.05mm），覆盖膜选用住友化学 SPV-224（厚度 0.025mm，粘着力≥1.5N/mm），需通过捷配 “材料弯折预测试”（用弯折试验机 JPE-Bend-600，1000 次弯折无裂纹）；?
- 线路设计：① 弯折区域线路平行于弯折方向，避免 90° 直角走线（采用圆弧过渡，半径≥0.1mm）；② 线路间距设为 0.15mm±0.02mm，铜箔边缘与覆盖膜间距≥0.1mm，用捷配 DFM 预审系统（JPE-DFM 6.0）自动检查线路应力风险；③ 避免在弯折中心布置过孔（过孔会导致应力集中，寿命下降 40%），若需过孔，孔径≤0.3mm 且远离弯折中心≥2mm；?
- 工艺优化：覆盖膜压合温度 180℃±5℃，压力 15kg/cm²，时间 30min，确保完全贴合无气泡（气泡率≤0.1%）；成型采用激光切割（精度 ±0.01mm），避免机械冲切导致的边缘毛刺（毛刺≤0.02mm），捷配激光成型机（JPE-Laser-800）可实现微米级精度管控。?
3.2 寿命验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）?
- 样品测试：每批次首件按IPC-TM-650 2.4.31 测试 —— 半径 5mm，180° 弯折，速率 30 次 / 分钟，寿命需≥30000 次，测试后用显微镜（JPE-Micro-500）检查铜箔无裂纹；?
- 量产监控：每 1000 片抽检 20 片，测试弯折寿命（≥25000 次为合格），同时检测覆盖膜粘着力（≥1.2N/mm），不合格品立即追溯材料批次与压合工艺；?
- 材料溯源：与杜邦、住友化学签订 “可穿戴专用材料协议”，每批次提供 COC 报告，捷配原料仓库实行 “压延铜 / 电解铜分区存储”，避免混用导致寿命不达标。?
可穿戴柔性 PCB 弯折寿命优化需以 “压延铜 + 高弹性 PI 基材” 为核心，配合线路方向设计与激光成型工艺，关键在于减少应力集中点。捷配可提供 “可穿戴柔性 PCB 专属服务”：材料定制（超薄 0.025mm PI 基材）、弯折仿真（用 ANSYS 模拟弯折应力）、寿命全检，确保每片 PCB 符合可穿戴场景要求。
