PCB虚焊故障排查指南：从设计到量产，返工率直降 95%
来源：捷配
时间: 2025/11/17 09:20:36
阅读: 57
1. 引言?
虚焊是 PCB 制造中最频发的故障（占焊点不良的 42%），表现为焊点外观润湿不良、导通间歇性失效，直接导致产品返修率飙升 —— 某消费电子厂商曾因批量 PCB 虚焊，导致 TWS 耳机返修率达 18%，损失超 300 万元。虚焊故障需符合IPC-A-610G Class 2/3 标准（Class 3 要求焊点润湿率≥95%），捷配 SMT 实验室累计处理 1200 + 虚焊排查项目，总结出 “设计 - 物料 - 工艺” 三维排查体系。本文基于捷配实战经验，拆解虚焊根源、落地排查步骤，助力企业快速解决虚焊问题。
?
2. 核心技术解析?
PCB 虚焊的本质是IMC 层（金属间化合物层）未形成有效连接，需严格遵循IPC-J-STD-001（焊接材料与工艺标准）第 6.2 条款，核心根源分为三类：?
一是 IMC 层缺陷，正常焊点 IMC 层厚度需控制在 0.5μm~3μm（Sn-Ag-Cu 焊料），厚度＜0.5μm 时金属结合力不足，＞3μm 时层间脆化，均会导致虚焊，捷配 X-Ray 检测数据显示，IMC 层异常占虚焊成因的 65%；二是焊接工艺参数偏差，回流焊峰值温度低于焊料液相线（如 SnBiAg 焊料＜138℃）、保温时间＜8s，会导致焊料未完全润湿，按IPC-J-STD-001 第 6.3.2 条款，峰值温度需高于液相线 15℃~30℃；三是焊盘 / 引脚污染，氧化层厚度＞0.05μm（符合GB/T 14210-2009 标准）会阻碍焊料润湿，虚焊概率增加 40%。?
主流焊料中，SnAg3.0Cu0.5（熔点 217℃） 适用于常规场景，SnBi58（熔点 138℃） 适配热敏元件，两者均需通过捷配 “焊料润湿测试”（接触角≤30°），确保焊接可靠性。
?
3. 实操方案?
3.1 虚焊三维排查法（操作要点 + 数据标准 + 工具 / 材料）?
3.1.1 设计端排查?
- 焊盘设计：按IPC-2221 第 7.4 条款，焊盘直径比引脚大 0.3mm~0.5mm，避免焊盘过小导致润湿面积不足；BGA 焊盘需设计阻焊坝（宽度≥0.1mm），防止焊料流失，用捷配 DFM 预审系统（JPE-DFM 6.0）自动检测焊盘合规性；?
- 布线优化：焊点周边 5mm 内无散热焊盘（避免热量快速散失），电源焊点线宽≥1mm（铜厚 1oz），确保焊接时热量集中。?
3.1.2 物料端排查?
- 焊料检测：每批次焊料用差示扫描量热仪（JPE-DSC-200）测试熔点（SnAg3.0Cu0.5 需 217℃±3℃），润湿天平（JPE-Wet-300）测试润湿时间（≤2s），符合IPC-J-STD-001 Class 3 要求；?
- 元器件 / PCB 检测：用 X-Ray 荧光光谱仪（JPE-XRF-500）检测引脚 / 焊盘氧化层（≤0.05μm），氧化超标件需用等离子清洗机（JPE-Plasma-400）处理（功率 300W，时间 60s）。?
3.1.3 工艺端排查?
- 回流焊参数校准：SnAg3.0Cu0.5 焊料采用 “升温段 1.5℃/s、恒温段 150℃~180℃（60s）、回流段峰值 235℃±5℃（保温 15s）” 曲线，用炉温跟踪仪（JPE-Temp-600）每 2 小时监测一次，参数偏差≤±3℃；?
- 印刷工艺管控：焊膏印刷厚度为模板厚度的 0.9~1.1 倍（如 0.12mm 模板对应 0.11mm~0.13mm 厚度），钢网张力≥35N/cm，按IPC-6102 第 5.3 条款要求，每批次抽检 20 片 PCB 的焊膏印刷质量。?
3.2 虚焊快速定位工具?

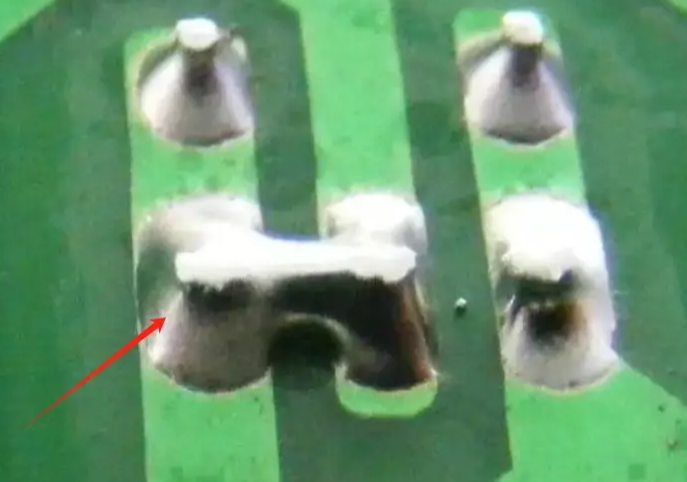

- 外观检测：用 20 倍显微镜（JPE-Micro-800）观察焊点，虚焊焊点表现为 “表面无光泽、呈颗粒状、与焊盘边缘有间隙”，润湿率＜85%；?
- 电气检测：用在线测试仪（JPE-ICT-700）进行导通测试（电阻＞100mΩ 判定为虚焊），BGA 焊点需用 X-Ray 检测设备（JPE-XR-900）检查空洞率（≤5%）；?
- 机械检测：用推拉力测试仪（JPE-Pull-400）测试焊点拉力（IC 焊点≥0.5N，连接器焊点≥1.5N），符合IPC-TM-650 2.4.21 标准。?
?
PCB 虚焊排查需形成 “设计预控 - 物料检测 - 工艺校准 - 成品验证” 闭环，核心是保障 IMC 层有效形成与焊料充分润湿。捷配可提供全流程解决方案：DFM 预审系统提前规避 80% 设计端虚焊风险，SMT 产线配备全自动印刷机 + 高精度回流焊（参数偏差≤±2℃），实验室可提供 IMC 层厚度、润湿率等全项检测报告。
