1. 引言

工业控制、户外设备PCB需承受-40℃~85℃反复热循环，焊点开裂占此类产品故障的38%——某户外充电桩厂商曾因PCB焊点开裂，导致设备户外运行6个月后故障率达22%，维修成本超200万元。焊点开裂需符合**IPC-A-610G Class 3标准**（无可见裂纹，热循环测试后无失效），工业控制设备更要求通过**IPC-9701（PCB可靠性标准）** 的1000次热循环测试（-40℃~125℃）。捷配累计为80+工业客户提供焊点抗裂解决方案，本文基于捷配户外/工业PCB实战经验，拆解开裂根源、落地修复与预防方案，助力企业提升产品抗恶劣环境能力。

2. 核心技术解析

3. 实操方案

3.1 焊点开裂修复流程（操作要点 + 数据标准 + 工具 / 材料）

3.1.1 开裂检测与定位

1. 外观检测：用 40 倍显微镜（JPE-Micro-900）观察焊点，开裂表现为 “焊点边缘或中心的线性裂纹，伴随 IMC 层剥离”；
2. 无损检测：BGA/QFP 焊点用 X-Ray 检测设备（JPE-XR-1000）或超声检测设备（JPE-Ultrasonic-300）检测，裂纹识别精度≤0.01mm；
3. 失效分析：开裂焊点送捷配实验室，用扫描电子显微镜（JPE-SEM-500）观察 IMC 层状态（开裂多伴随 IMC 层过厚＞3μm）。

3.1.2 修复工艺

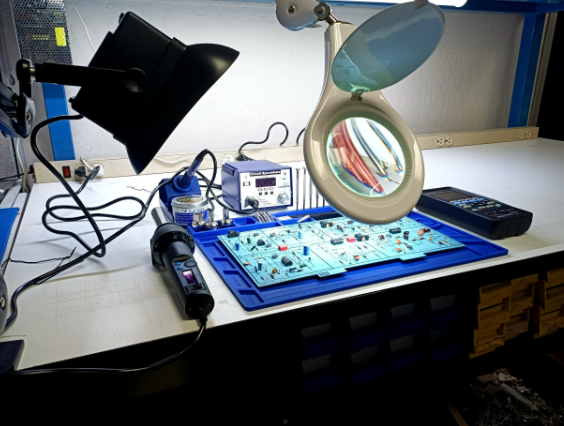

1. 拆卸：用热风枪（JPE-Hot-Air-600）加热开裂焊点（温度 240℃±10℃，风速 3 级），避免损伤周边元件；
2. 清洁：用异丙醇清洗焊盘与引脚，去除残留焊料与助焊剂，用棉签擦拭（力度≤0.5N），避免刮伤焊盘；
3. 重焊：采用 SnAg3.0Cu0.5Ni0.05 焊料，添加助焊剂（固含量≥60%），回流焊峰值温度 235℃±5℃（保温 15s），修复后焊点体积需≥0.08mm³，符合IPC-J-STD-001 第 6.5.2 条款。

3.2 抗裂预防方案

3.2.1 设计优化

1. 焊盘设计：焊盘边缘圆角 R≥0.1mm，BGA 焊盘直径比焊球大 0.2mm~0.3mm，增加焊点接触面积，用捷配 PCB 设计工具（JPE-Design 7.0）自动优化焊盘形状；
2. 元器件选型：优先选用 CTE 与 PCB 匹配的元件（差值≤10ppm/℃），如塑封 IC（CTE 12ppm/℃）优于陶瓷封装 IC，按IPC-9701 第 4.2 条款要求。

3.2.2 工艺优化

1. 焊料选型：工业 / 户外 PCB 选用 SnAg3.0Cu0.5Ni0.05 或 SnBiAg（延伸率 32%）抗裂焊料，避免使用纯 Sn 焊料（延伸率仅 15%）；
2. 回流焊参数：采用 “缓冷” 曲线，降温段速率≤2℃/s，减少焊点内应力，按IPC-J-STD-001 第 6.3.4 条款，液相线以下降温时间≥60s；
3. 底部填充：BGA/CSP 焊点底部填充环氧树脂（如汉高 UF3800），填充率≥95%，剪切强度≥15MPa，按IPC-7721 第 5.3 条款要求，增强焊点抗振抗裂能力。
