8层PCB厂家科普基础设计规范与叠层结构优化
- 2025-09-02 15:24:00
- 浏览量：131

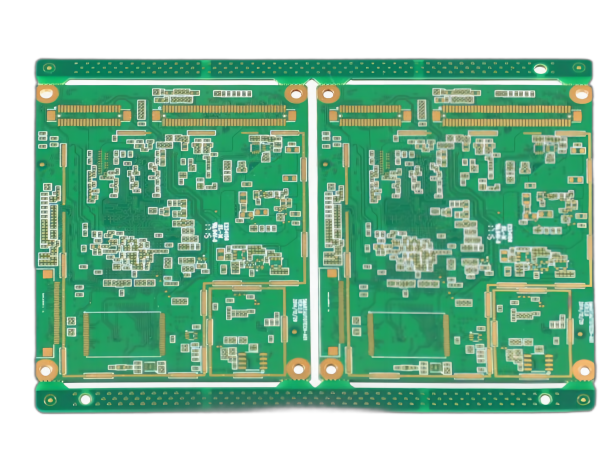

8 层 PCB 作为兼顾性能与成本的主流多层板方案，广泛应用于工业控制、通信设备、汽车电子等领域。其设计需平衡信号完整性、电源完整性与制造可行性，而叠层结构作为设计核心，直接决定后续布线、阻抗控制与抗干扰能力。掌握基础设计规范与叠层优化方法，是确保 8 层 PCB 功能稳定的前提。
一、8 层 PCB 的核心设计原则
8 层 PCB 设计需遵循四大核心原则，避免因结构缺陷导致性能失效：
对称设计原则：上下层的铜箔厚度、介质层厚度需完全对称（如顶层与底层铜厚均为 35μm，第 2 层与第 7 层、第 3 层与第 6 层、第 4 层与第 5 层的介质厚度一致），可将压合后翘曲度控制在 0.5% 以内（工业级标准≤0.75%）。若不对称（如顶层铜厚 35μm、底层 18μm），层间应力差会导致 PCB 弯曲，影响元器件焊接与机械装配。
信号 - 电源 - 地分层原则：高速信号层需紧邻接地层（参考平面完整），电源层与接地层需成对布置（形成低阻抗供电回路）。典型 8 层板需包含 2-3 组电源 - 地对（如 3.3V/VCC1 与 GND1、1.8V/VCC2 与 GND2），避免单电源层带多个信号层导致供电不足。
阻抗一致性原则：高速信号（如 DDR4、PCIe）的特征阻抗需控制在 50Ω±5%（数字信号）或 75Ω±5%（射频信号），同一类信号的阻抗偏差需≤3%。阻抗由介质厚度、线宽、介电常数决定，设计时需通过仿真工具（如 Polar SI9000）提前计算，确保批量生产后阻抗达标。
可制造性原则：钻孔孔径需≥0.2mm（常规设备最小加工能力），埋孔 / 盲孔占比≤80%（避免加工难度过高）；铜箔厚度选择 18-70μm（过厚铜箔会增加蚀刻难度）；介质层厚度≥0.05mm（防止层间击穿），总板厚控制在 1.6-2.0mm（适配多数连接器高度）。

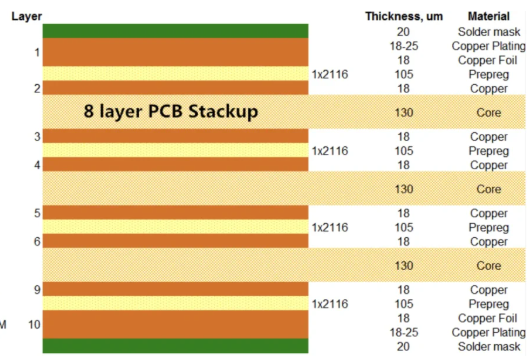

二、8 层 PCB 经典叠层结构方案
根据信号类型与电源需求，8 层 PCB 存在三种经典叠层方案，需按需选择：
方案一：通用均衡型（信号优先）
层序：顶层（信号）→GND1→信号 2→VCC1→GND2→信号 3→VCC2→底层（信号）
适用场景：工业控制板（如 PLC）、中端服务器，含 1-2 组高速信号（≤10Gbps）。
核心优势：4 个信号层可分离高速 / 低速信号（信号 2、3 走高速，顶层、底层走低速）；VCC1（如 5V）与 GND1、VCC2（如 3.3V）与 GND2 成对布置，供电阻抗＜20mΩ；GND1 与 GND2 形成双重接地屏蔽，减少层间串扰（串扰值≤-35dB）。
设计细节：信号 2、3 与接地层间距控制在 0.12-0.15mm（确保阻抗 50Ω）；VCC1 与 GND1 间距 0.1mm（增加平面电容，抑制电源噪声）。
方案二：高速密集型（高频优先）
层序：顶层（射频）→GND1→高速信号 1→GND2→高速信号 2→VCC1→GND3→底层（射频）
适用场景：5G 基站模块、高速路由器，含 2 组以上 10Gbps 信号（如 PCIe 4.0、1000Base-T）。
核心优势：高速信号 1、2 分别被两层接地层包裹（“地 - 信号 - 地” 结构），阻抗稳定性提升（偏差≤2%）；射频信号走表层（便于天线连接），底层镜像接地（增强辐射效率，插入损耗降低 10dB）；GND1、GND2、GND3 形成多重屏蔽，高频串扰（＞1GHz）≤-40dB。
设计细节：高速信号层采用低损耗介质（如罗杰斯 RO4350，介电常数 3.48）；射频层线宽根据阻抗计算（75Ω 阻抗线宽约 0.8mm）。
方案三：电源密集型（大电流优先）
层序：顶层（功率信号）→VCC1→GND1→信号 1→VCC2→GND2→信号 2→底层（功率信号）
适用场景：汽车电源控制器、工业变频器，含≥3A 大电流回路（如电机驱动）。
核心优势：VCC1（如 12V）、VCC2（如 5V）为完整电源平面（载流能力≥5A），铜厚≥70μm（降低线路损耗，温升≤20℃）；功率信号走表层（便于散热），信号 1、2 被电源 - 地对隔离（减少功率噪声干扰）。
设计细节：VCC1 与 GND1 间距 0.15mm（平衡电容与载流）；功率线路宽≥1mm（35μm 铜厚时 1mm 线宽载流 1.5A，70μm 铜厚时载流 3A）。
三、关键设计参数的计算与控制
8 层 PCB 的关键参数（阻抗、铜厚、介质厚度）需精准计算，避免批量生产偏差：
铜厚与载流能力匹配：
铜厚与载流的关系（25℃环境）：18μm 铜厚→0.8A/mm 线宽，35μm→1.5A/mm，70μm→3A/mm。设计时需按最大电流预留 20% 裕量，如 3A 电流需 70μm 铜厚、1.2mm 线宽（而非 1mm）。
介质厚度与绝缘强度：
不同电压下的最小介质厚度（FR-4）：5V→0.05mm，12V→0.1mm，24V→0.15mm，100V→0.3mm。电源层与接地层间距需≥最小介质厚度，防止高压击穿（如 12V 电源层间距需≥0.1mm）。
四、基础布线规则与常见误区
8 层 PCB 布线需遵循优先级与隔离规则，规避常见设计误区：
布线优先级：高速信号（如 DDR、PCIe）→电源线路→低速信号（如 GPIO）→控制信号。高速信号需走内层（被地 / 电源包围），长度差≤3mm（DDR4 要求≤2mm）；电源线路需短而粗，避免直角转弯（改为 45° 或圆弧）。
隔离规则：模拟信号（如 ADC 输入）与数字信号间距≥0.5mm，且中间需接地隔离带（宽度≥0.3mm）；射频信号（＞1GHz）与数字信号间距≥1mm，射频层周围需铺接地铜皮（间隔≤0.2mm）。
常见误区：① 高速信号跨电源层分割（导致参考平面不连续，阻抗突变）；② 电源层与接地层未成对布置（供电阻抗升高，噪声增大）；③ 表层信号未做阻抗补偿（如过孔附近线宽未微调）。
