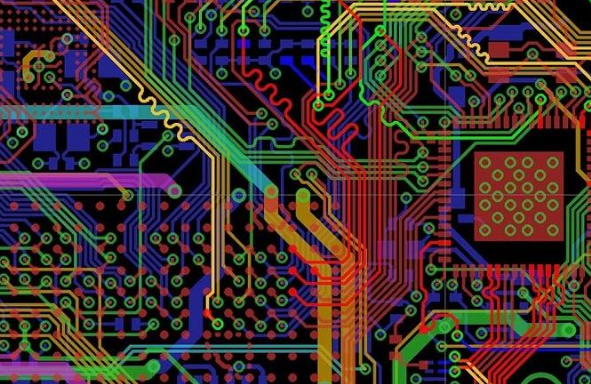

8 层 PCB 因性能均衡（布线密度、抗干扰、供电能力），广泛应用于工业控制、通信设备、汽车电子、医疗仪器等领域。不同场景的需求差异显著（如工业需抗干扰、通信需高速、医疗需低噪声），需针对性设计叠层、布线与工艺方案，确保产品适配场景需求。

一、工业控制领域 8 层 PCB 设计方案（如 PLC、变频器）

工业控制设备需在强电磁干扰（EMI）、宽温环境（-40℃~85℃）下稳定工作，8 层 PCB 设计核心是抗干扰与可靠性。

① 含多类型信号：模拟量（如传感器 4-20mA）、数字量（如 GPIO）、高速总线（如 EtherCAT 100Mbps）；② 多电源域：12V（功率）、5V（逻辑）、3.3V（高速芯片）；③ 抗干扰要求：EMC 符合 EN 61000-6-2 标准（辐射≤54dBμV/m）。

层序：顶层（功率信号 / 模拟信号）→GND1（模拟地）→信号 2（高速总线）→VCC1（5V）→GND2（数字地）→信号 3（低速数字）→VCC2（12V）→底层（功率信号）

设计亮点：① 模拟地（GND1）与数字地（GND2）独立分层，仅在电源入口单点连接（0Ω 电阻），模拟信号噪声从 50mV 降至 10mV；② 高速总线（EtherCAT）走信号 2 层，被 GND1 与 VCC1 包围，阻抗稳定（50Ω±3%），串扰≤-35dB；③ 12V 功率层（VCC2）铜厚 70μm，载流能力≥5A，功率线路宽≥2mm，温升≤20℃。

① 模拟信号布线：远离功率线路（间距≥1mm），采用差分布线（如 4-20mA 信号），线长差≤1mm；② EMC 优化：电源入口加共模电感（100MHz 阻抗 150Ω）与 X 电容（0.1μF），高速总线两端加 TVS 二极管（6V/10A）；③ 宽温适配：采用高 Tg 材料（Tg≥170℃），焊盘镀镍金（耐温 - 40℃~125℃），避免低温开裂。

二、通信设备领域 8 层 PCB 设计方案（如 5G 基站模块、路由器）

通信设备需处理高速信号（25Gbps+）与多频段射频信号，8 层 PCB 设计核心是信号完整性与射频性能。

① 高速信号：PCIe 5.0（32Gbps）、100G Ethernet（100Gbps）；② 射频信号：5G NR 频段（3.5GHz、26GHz）；③ 供电需求：3.3V（高速芯片）、1.8V（内核）、5V（射频模块）。

层序：顶层（射频信号）→GND1（射频地）→信号 2（PCIe 5.0）→GND2（高速地）→信号 3（100G Ethernet）→VCC1（3.3V）→GND3（数字地）→底层（射频信号 / 控制信号）

设计亮点：① 射频信号走表层，底层镜像接地（GND1 延伸至底层），辐射效率提升 15%，插入损耗降低 10dB（3.5GHz 频段）；② PCIe 5.0 走信号 2 层，被 GND1 与 GND2 包围（“地 - 信号 - 地” 结构），阻抗 50Ω±2%，眼图眼高≥0.6V；③ 100G Ethernet 走信号 3 层，与 VCC1、GND3 形成稳定参考，时延差≤10ps。

① 射频设计：射频线采用 50Ω 微带线（线宽 0.8mm，FR-4 介质），周围铺接地铜皮（间隔 0.2mm），每隔 5mm 打接地过孔；② 高速布线：PCIe 5.0 采用差分对布线（对内距 0.4mm，对间距 1.2mm），过孔反焊盘 0.6mm，寄生电容≤0.2pF；③ 散热设计：高速芯片（如 FPGA）下方的 GND2 层铺加厚铜（105μm），通过过孔（间距 2mm）连接表层散热铜皮，温升从 95℃降至 75℃。

三、汽车电子领域 8 层 PCB 设计方案（如车载控制器、ADAS 模块）

汽车电子需耐受高温（-40℃~125℃）、振动（10-2000Hz）与潮湿（95% RH），8 层 PCB 设计核心是可靠性与耐久性。

① 功能安全：符合 ISO 26262 标准（ASIL-B 级）；② 信号类型：CAN FD（8Mbps）、Ethernet（100Mbps）、传感器信号（如摄像头 12Gbps）；③ 电源：12V（车载电源）、5V（逻辑）、3.3V（传感器）。

层序：顶层（功率信号 / CAN FD）→VCC1（12V）→GND1（功率地）→信号 2（摄像头信号）→GND2（高速地）→信号 3（Ethernet）→VCC2（5V/3.3V）→底层（控制信号）

设计亮点：① 12V 功率层（VCC1）与 GND1 紧邻（间距 0.15mm），载流能力≥10A（铜厚 105μm），耐受车载电源波动（9-16V）；② 摄像头高速信号（12Gbps）走信号 2 层，被 GND1 与 GND2 包围，阻抗 50Ω±3%，振动测试（2000Hz）后信号无衰减；③ VCC2 层分割为 5V 与 3.3V（间距 0.5mm），满足多电源需求，且与 GND2 重叠率 98%，供电稳定。

① 可靠性设计：过孔金属化厚度≥20μm（防止振动导致孔壁断裂），元器件焊盘加大（比常规大 20%），增强焊接强度；② 高温适配：采用耐高温材料（如 FR-408，Tg≥180℃），电容选用车规级（-55℃~125℃），避免高温失效；③ EMC 设计：CAN FD 总线加共模电感（1MHz 阻抗 100Ω），传感器信号加 RC 滤波（1kΩ+100pF），辐射符合 CISPR 25 Class 3 标准。

四、医疗电子领域 8 层 PCB 设计方案（如超声设备、监护仪）

医疗电子需低噪声（如心电信号 μV 级）、生物兼容与高可靠性，8 层 PCB 设计核心是低噪声与安全性。

① 低噪声：模拟信号（如心电、超声）噪声≤10μV；② 生物兼容：符合 ISO 10993 标准（无铅、无卤）；③ 信号类型：高速数据（超声 1.25Gbps）、低速模拟（传感器）。

层序：顶层（模拟信号 / 传感器）→GND1（模拟地）→信号 2（超声数据）→GND2（高速地）→VCC1（3.3V 模拟）→GND3（数字地）→VCC2（5V 数字）→底层（控制信号）

设计亮点：① 模拟地（GND1）单独分层，与数字地（GND3）通过磁珠连接，模拟信号噪声从 50μV 降至 8μV；② 超声高速数据走信号 2 层，被 GND1 与 GND2 包围，阻抗 50Ω±2%，数据传输无错码；③ 电源层采用低噪声设计（VCC1 加 10 个 0.1μF 去耦电容），电源纹波≤5mV。

① 低噪声布线：模拟信号采用短路径（≤50mm）、差分布线（线长差≤0.5mm），远离数字线路（间距≥2mm）；② 生物兼容：采用无铅焊料（Sn-Ag-Cu）、无卤基板（卤素含量＜900ppm），表面处理为化学镍金（防腐蚀）；③ 安全设计：电源入口加保险丝（1A/250V）与压敏电阻（275V），防止过流、过压损坏设备。
