PCB孔制造精度如何提升

一、设计优化：

   高精度设计规范制定 ：建立严格的 PCB 设计标准，明确规定孔的尺寸公差、位置公差以及不同孔类型（如通孔、盲孔、埋孔）的设计要求。例如，对于高密度互连（HDI）PCB，孔径公差应控制在 ±0.05mm 以内，孔位公差应在 ±0.03mm 以内。设计人员需依据产品实际应用需求和制造工艺能力，进行精准的布线和布局规划，避免因设计不合理导致制造过程中频繁调整和报废。

   设计验证与模拟分析 ：引入先进的电子设计自动化（EDA）软件，在设计阶段对 PCB 孔进行详细的验证和模拟分析。通过信号完整性分析、电源完整性分析以及可制造性分析等功能，提前识别潜在的设计缺陷，如孔间距过小可能导致的短路风险、孔径过大或过小对机械强度的影响等。根据模拟分析结果，及时优化设计，减少制造误差的源头，提高一次制造成功率。

 二、设备精度提升与维护：

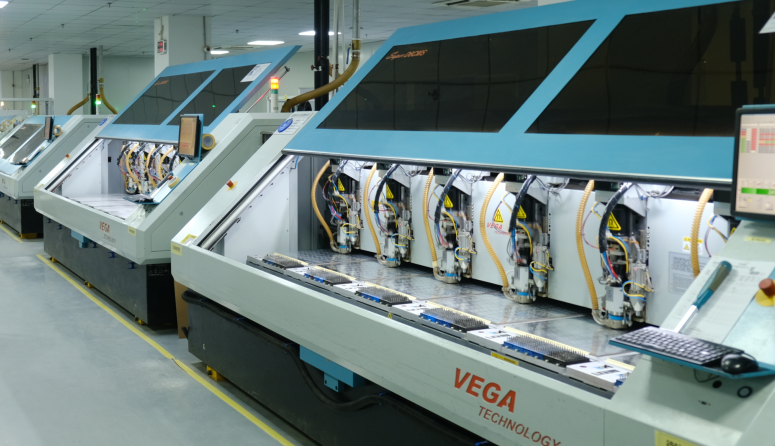

   高精度设备选型与配置 ：根据 PCB 孔制造的精度要求，选用高精度的钻孔设备、电镀设备和光学检测设备等。对于钻孔设备，应确保其定位精度、重复定位精度以及主轴的跳动精度等关键指标满足生产需求。例如，高精度的 CNC 钻床定位精度可达 ±0.005mm，重复定位精度可达 ±0.001mm。同时，配备先进的自动对刀系统和在线补偿系统，能够实时监测并补偿钻头磨损和位移，保证钻孔精度的稳定性。

   设备定期维护与校准 ：建立完善的设备维护计划，定期对设备进行保养、维修和校准。对钻孔设备的关键部件如主轴、导轨、丝杠等进行定期检查和更换，确保设备的机械精度。定期使用激光干涉仪、球杆仪等专业仪器对设备进行精度检测和校准，确保设备的定位精度和重复性精度始终处于受控状态。同时，对设备的控制系统软件进行升级和优化，提高设备的运行稳定性和加工精度。

 三、钻孔工艺参数精细化调控：

   钻孔参数优化 ：根据 PCB 板材材质、厚度、孔径大小以及钻头类型等，精确设置钻孔速度、进给速度、主轴转速等参数。通过大量的实验数据和工艺经验，建立钻孔参数数据库，为不同生产任务提供最佳的参数组合。例如，对于 FR - 4 材料，当孔径为 0.3 - 1.0mm 时，主轴转速可设置在 15000 - 30000RPM 范围内，进给速度可设置在 5 - 20mm/min 范围内。在实际生产中，根据孔壁粗糙度、孔径尺寸等实时检测结果，对参数进行微调，以获得最佳的钻孔质量。

   冷却与润滑系统优化 ：采用高效的冷却与润滑系统，确保钻孔过程中孔壁和钻头得到充分冷却和润滑。优化冷却液的成分和供应方式，选择具有良好冷却性能和润滑性能的冷却液，并确保冷却液能够精准地喷射到钻头与孔壁的接触区域。例如，采用高压冷却液喷射系统，能够有效降低钻孔过程中的温度，减少热变形对孔精度的影响。同时，合理控制冷却液的流量和压力，避免因冷却液供应不足或过量导致孔壁质量下降和钻头磨损加剧。

 四、电镀工艺精准控制：

   化学镀铜工艺优化 ：严格控制化学镀铜液的配方和工艺参数，确保镀液中各成分的浓度、pH 值、温度等参数稳定且在最佳范围内。通过精确的化学反应控制，使化学镀铜层均匀沉积在孔壁上，形成均匀、致密且厚度一致的初始镀层。例如，将化学镀铜液的温度控制在 24 - 26℃，pH 值控制在 12 - 13，能够有效提高镀层的质量和附着力。同时，定期更换化学镀铜液，避免因镀液老化导致镀层质量下降。

   电镀参数精确调控 ：在电镀过程中，精确控制电镀电流密度、电压、温度、时间等参数，确保电镀层的均匀性和厚度一致性。采用脉冲电镀技术，通过精确控制脉冲电流的频率、占空比和幅值，能够在孔壁上获得更加均匀、致密的电镀层。同时，优化电镀槽的设计和电极布置，采用多阳极、多阴极的布局方式，使电流分布更加均匀，提高电镀效率和质量。定期对电镀设备进行维护和校准，确保电镀参数的精确控制。

 五、质量检测与过程控制：

   建立全方位质量检测体系 ：配备先进的检测设备，如自动光学检测（AOI）设备、X 射线检测设备、扫描电子显微镜（SEM）等，对 PCB 孔的尺寸、位置、形状、孔壁粗糙度、镀层厚度等关键参数进行全面检测。在生产过程中，设置多个质量检测点，对每批次生产的 PCB 孔进行抽样检测，及时发现并纠正制造过程中的偏差和问题。例如，使用 AOI 设备对钻孔后的孔位进行快速检测，能够及时发现孔位偏差、孔壁毛刺等缺陷，并反馈至生产系统进行调整。

   实时过程监控与反馈调整 ：引入统计过程控制（SPC）方法，对 PCB 孔制造过程中的关键工艺参数和质量特性进行实时监测和数据分析。通过建立控制图、直方图等统计工具，对钻孔深度、孔径尺寸、镀层厚度等参数的波动情况进行实时监控，及时发现异常波动和潜在问题。根据实时监测数据，建立反馈调整机制，自动调整生产参数或发出警报提示操作人员进行干预，确保 PCB 孔制造过程始终处于受控状态，保证产品质量的稳定性和一致性。

 六、生产环境管理：

   温湿度控制与洁净度保障 ：建立稳定的生产环境，对生产车间的温度、湿度、洁净度等环境参数进行严格控制。孔制造精度对环境条件较为敏感，温度和湿度的变化可能会影响材料的性能和设备的精度。将生产车间的温度控制在 20 - 25℃，湿度控制在 40% - 60%，能够有效减少因温湿度变化导致的材料变形和设备误差。同时，建立洁净车间，采用空气过滤系统和层流技术，将车间内的尘埃度控制在百万级以下，防止尘埃颗粒对孔制造精度的影响。

   设备运行环境优化 ：确保设备运行环境的稳定性和可靠性，避免因外部干扰因素导致设备精度下降。为设备提供独立的供电系统和稳压设备，防止电压波动对设备的影响。同时，对设备进行良好的接地和屏蔽处理，减少电磁干扰对设备控制系统和测量系统的干扰。定期对生产环境进行监测和评估，及时发现并解决环境问题，为 PCB 孔制造提供稳定的生产条件。

 七、人员培训与技能提升：

   专业技能培训与认证 ：建立完善的人员培训体系，对 PCB 孔制造相关的技术人员和操作人员进行专业技能培训，包括设计规范、设备操作、工艺参数调整、质量检测等方面的知识和技能。定期组织内部培训课程和外部专家讲座，邀请行业内的资深专家和技术骨干分享最新的技术趋势和实践经验。鼓励员工参加相关的职业资格认证考试，如 PCB 设计工程师认证、数控加工认证等，提高员工的专业水平和职业素养。

   技能竞赛与经验传承 ：组织开展技能竞赛活动，激发员工的学习热情和创新精神，提高员工的实际操作技能和解决问题的能力。通过技能竞赛，选拔出优秀的技术骨干和操作能手，将他们的先进经验和技术方法进行总结和推广，促进团队整体技能水平的提升。同时，建立师徒制和经验传承机制，让经验丰富的老员工对新员工进行一对一的指导和培训，确保关键技术技能的传承和延续。

通过以上从设计优化、设备精度提升与维护、钻孔工艺参数精细化调控、电镀工艺精准控制、质量检测与过程控制、生产环境管理以及人员培训与技能提升等多个维度的精细化管理策略，企业可以有效提高 PCB 孔制造的精度，满足电子产品对 PCB 高质量、高可靠性要求。
