高速PCB信号完整性模型构建指南

信号完整性模型宛如一份详尽的电路 “体检报告”，能提前揭示潜在的信号传输问题，助力工程师优化设计。以下将为您深入剖析如何搭建一套有效的高速 PCB 信号完整性模型。

 一、搭建高速 PCB 信号完整性模型的具体步骤

 （一）明确建模对象与目标

在开始建模之旅前，先要精准锚定建模对象，例如高速信号通道中的传输线、过孔、连接器等关键元素。同时，明确建模目标，是要分析信号的反射、串扰，还是评估信号在特定频率下的传输损耗等，这就好比在出行前确定目的地和行程规划。

 （二）收集元件与材料参数

元件和材料的精准数据是搭建模型的基石。收集芯片、电阻、电容、电感等元件的电气特性参数，像芯片引脚的输出阻抗、电阻的阻值公差等。这些参数通常可在元件 datasheet 中获取，它们犹如元件的 “个性标签”。与此同时，了解 PCB 板材的介电常数、损耗正切、铜箔厚度等材料参数，这些参数决定了信号在 PCB 上的传播特性，是构建模型不可或缺的参考数据。

 （三）构建电路拓扑结构

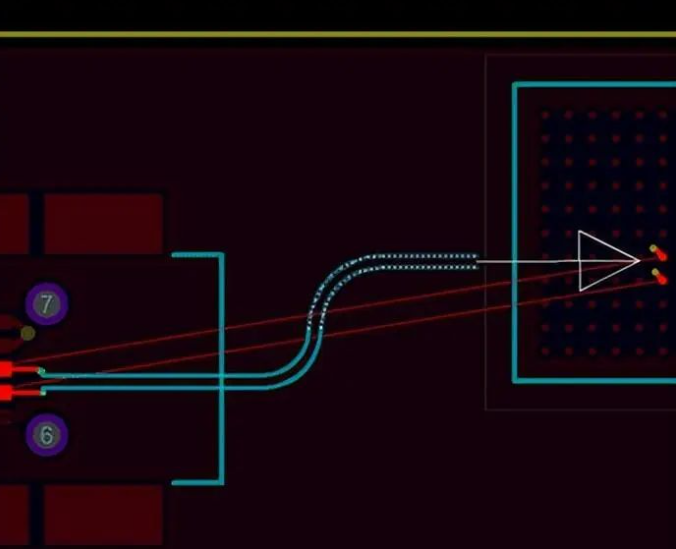

依据电路设计原理图，搭建起电路的拓扑骨架。将各个元件以抽象的电气连接关系串联或并联起来，形成信号的传输路径，这一步如同绘制一张电路的 “骨架图”。在这个过程中，要精细地定义传输线的长度、宽度、线间距等几何特征，因为这些几何要素会直接影响信号的传输延迟和阻抗匹配，进而影响信号完整性。

 （四）模型参数提取与细化

在搭建好的拓扑结构基础上，进一步细化参数。利用电磁场仿真软件或电路分析工具，对关键部分如过孔、微带线等进行参数提取。例如，通过电磁场仿真计算过孔的寄生电感和电容，这些寄生参数虽然微小，却可能在高速信号下引发显著的信号反射和衰减，就像电路中的 “隐藏礁石”。

 （五）模型验证与优化

构建好的模型需要经过严格的验证才能投入使用。将模型仿真得到的信号时域波形（如眼图）或频域特性（如 S 参数）与实际测试数据或已知的理论模型结果进行对比。如果有较大偏差，则需回溯模型构建过程，检查是元件参数输入错误、电路拓扑连接失误，还是几何尺寸定义偏差等，针对性地优化调整模型，直至模型结果与实际或理论相符。

 二、建模过程中的注意事项

- 一致性原则 ：确保所输入的元件参数、材料参数与实际使用的元件、材料规格高度一致，避免因参数不符导致模型失真。例如，若建模时使用了较低容差的电容参数，而实际电路中采用了高容差电容，可能使模型预测的滤波效果与实际相差甚远。

- 精度与效率权衡 ：在追求模型精度的同时，也要考虑仿真效率。过于精细的模型会增加计算复杂度和时间成本。在初步设计阶段，可以适当简化模型，重点关注主要的信号完整性问题，在优化设计阶段再逐步细化模型。

- 软件适配性考量 ：选择仿真软件时，要考虑其与后续设计流程的适配性。如果所选软件生成的模型格式不能被后续电路设计或 PCB 布局软件识别，会增加数据转换的难度和出错概率，影响设计的连贯性。

 三、实际案例：高速串行总线信号完整性模型搭建

在某高速串行总线（如 PCIe）的 PCB 设计中，工程师首先明确了要对发送端芯片到接收端芯片的串行信号通道建模，目标是评估信号在 8 GT/s（每秒 8 千兆次传输）速率下的眼图质量，确保信号完整传输。收集了芯片的 I/O 缓冲器参数、连接器的插入损耗和回波损耗数据以及 PCB 板材在高频下的介电特性数据。按照原理图构建了包含芯片模型、连接器模型、传输线模型（定义了微带线和带状线的几何尺寸）的电路拓扑结构。利用电磁场仿真工具提取了连接器引脚间的寄生参数和传输线的特性阻抗。将模型仿真得到的眼图与实际测试眼图对比，发现初始模型在某些频率点的仿真眼图与实际存在差异，经过仔细排查，发现是连接器模型中某些电感参数设置有误，修正后，模型与实际测试结果高度吻合，为后续的 PCB 布局布线优化提供了精准指导。

构建高速 PCB 信号完整性模型是一项系统性的任务，需要综合考虑元件、材料、电路拓扑以及电磁特性等多方面因素。遵循科学的建模步骤，关注细节并持续优化，能够搭建出高质量的模型，为高速 PCB 的稳定设计筑牢根基，使其在高速信号传输的复杂环境中表现卓越。
