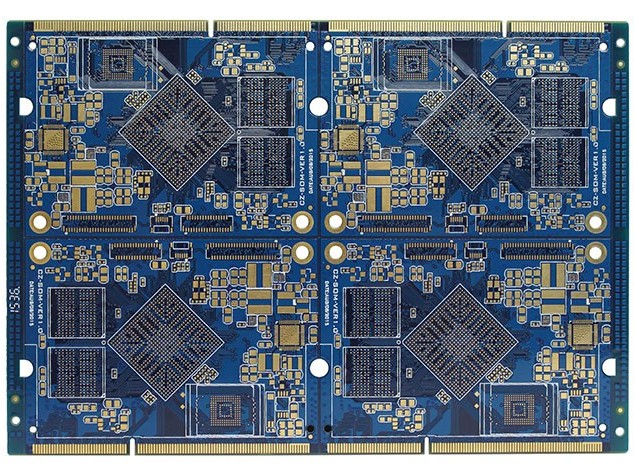

六层板采用脉冲电镀会如何?高密度互连板工艺优化方案

来源: 时间: 2025/06/05 09:32:00 阅读: 351

一、六层板电镀技术挑战与脉冲方案价值

在六层板制造中,通孔厚径比普遍达到12:1以上,传统直流电镀面临三大核心问题:

  1. 电流分布失衡:孔口电流密度是孔底的5-8倍,导致铜层呈现"狗骨头"形变

  2. 深镀能力不足:常规工艺对20:1厚径比通孔的TP值(深镀能力)仅能达到65%

  3. 可靠性隐患:孔底空洞缺陷使信号完整性劣化,插入损耗增加3dB以上

脉冲电镀技术通过动态电流调控,可提升深镀能力至90%以上,同时将镀层粗糙度从3.2μm降至1.5μm。其核心价值在于:

  • 电流密度倍增:正向脉冲电流密度可达50A/dm2,突破浓差极化限制

  • 添加剂定向作用:反向脉冲剥离孔口添加剂,促进孔底有效成分富集

  • 工艺窗口扩展:支持FR4基材1.6mm板厚+0.15mm微孔的稳定电镀


二、关键工艺参数设计体系

2.1 脉冲波形参数优化

针对六层板叠层结构特性,推荐采用非对称脉冲波形

  • 正向脉冲:50ms脉宽,峰值电流密度45A/dm2

  • 反向脉冲:2ms脉宽,电流密度8A/dm2

  • 占空比:96%(正向)/4%(反向)

该配置可使孔内铜沉积速率提升2.3倍,同时将表面铜层厚度偏差控制在±8%以内。

2.2 药水体系匹配方案
成分传统配方脉冲优化配方作用机理
主盐CuSO4·5H2O 200g/LCuSO4·5H2O 240g/L提升导电率至8.5mS/cm
添加剂氯离子100ppm杂环季铵盐+噻吩衍生物抑制枝晶生长,深镀能力+35%
添加剂聚醚类载体纳米二氧化硅载体降低表面张力至38mN/m


三、产线实施关键技术

3.1 电流传输系统改造
  • 低电感连接:采用24AWG镀银铜缆(电感<5μH),飞巴与阳极杆间距压缩至150mm

  • 动态阻抗补偿:在整流器输出端并联RC缓冲电路(R=0.1Ω,C=100μF)

  • 多点监控:在板边缘、中心、孔位布置霍尔传感器,实时反馈电流密度分布

3.2 机械系统优化
  • 三维震动方案

    • 水平震动:20Hz频率,振幅0.3mm

    • 垂直震动:5Hz频率,振幅0.1mm

    • 间歇模式:震动10s/停30s循环

该方案可使孔内气泡逸出速度提升2.8倍,消除10μm级微空洞。


四、工艺验证与失效分析

4.1 质量检测标准
  • 金相切片:孔铜厚度≥25μm(20:1厚径比)

  • SEM观测:晶粒尺寸≤2μm,无枝晶缺陷

  • 阻抗测试:50Ω±10%(1-5GHz频段)

4.2 典型失效案例解析

某六层板在批量生产中出现0.12%的孔壁空洞缺陷,经分析发现:

  • 工艺参数偏差:反向脉冲占空比超出±0.5%阈值

  • 设备老化:阳极杆接触电阻增至0.8mΩ

  • 解决方案

    1. 升级脉冲电源闭环控制系统(控制精度±0.1%)

    2. 采用钛镍合金阳极,接触电阻降至0.2mΩ

    3. 引入AI实时补偿算法,动态修正电流分布

五、前沿技术融合方向

  1. 脉冲-化学协同技术:在反向脉冲期间注入微量HF(10ppm),选择性溶解表面氧化物

  2. 3D电磁仿真:建立六层板等效电路模型,预测电流密度分布偏差(误差<3%)

  3. 自适应脉冲系统:基于机器视觉实时调整脉冲参数,使TP值波动控制在±2%以内


六层板脉冲电镀技术的成功实施,需要建立从电化学机理到产线控制的完整技术体系。应重点关注:

  • 脉冲参数与板厚/孔径的量化关系

  • 药水体系与脉冲波形的动态匹配

  • 设备精度与工艺稳定性的协同优化

技术延伸:脉冲电镀可同步改善六层板的散热性能,实测热阻降低18%
