开关电源环路面积压缩的核心技巧有哪些？

开关电源设计中，环路面积直接决定了电磁干扰（EMI）强度与系统稳定性。高频电流路径形成的磁场环路如同“电磁辐射天线”，面积越大，辐射效率越高。本文将深入解析环路压缩的实战技巧，结合前沿设计理念与工程陷阱规避策略。

一、功率器件布局：从源头扼杀辐射

1. 开关节点网络压缩
开关管（MOSFET）、续流二极管和电感构成的功率回路是辐射重灾区。关键操作：

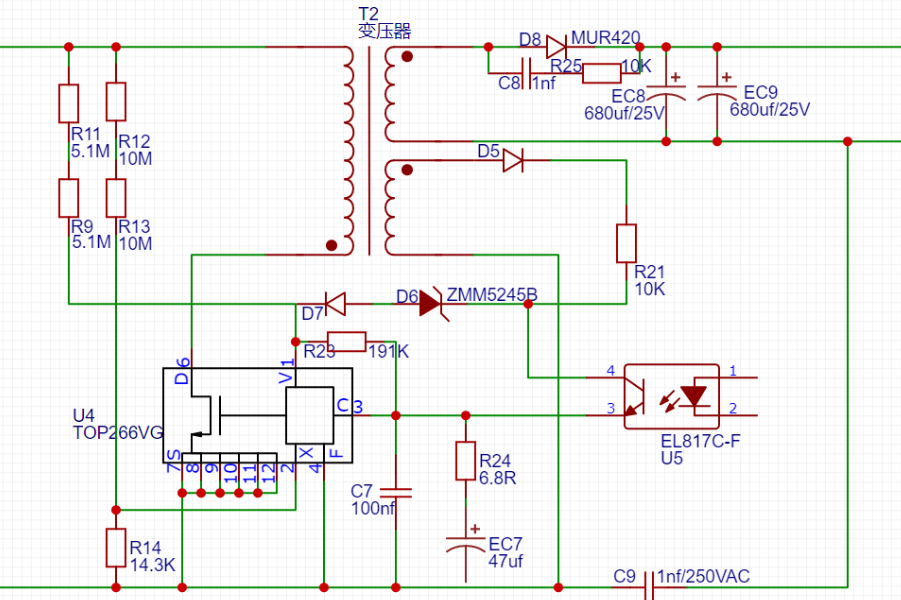

• 三角布局法：将开关管、电感、输入电容物理间距控制在5mm内，形成紧凑三角形。例如反激电源中，若MOS管与变压器距离超过8mm，100MHz频段辐射强度可增加15dB。

• 垂直叠层设计：在四层板中，将功率回路置于顶层，正下方设置完整地平面，利用镜像效应抵消60%以上磁场辐射。

2. 吸收电路集成化
RCD吸收回路若远离开关管，其环路面积会倍增尖峰电压。解决方案：

• 将RCD器件直接跨接在MOS管D-S极间，走线长度≤3mm

• 肖特基二极管阴极通过铜皮直连MOS管源极，避免过孔引入额外电感

二、电容与电感：

1. 电容ESL的精准打击
电容的等效串联电感（ESL）会扩大高频环路：

• 陶瓷电容阵列策略：并联4-6颗0402封装的1μF陶瓷电容替代单颗电解电容，ESL降低至0.2nH以下

• 倒装焊盘技术：电容接地端直接开窗连接内层地平面，减少引线电感（传统焊盘增加0.5nH电感）

2. 电感绕组的电磁屏蔽
电感寄生电容会形成隐蔽辐射路径：

• 三明治绕法：功率电感采用初级-屏蔽层-次级结构，将共模电容降至1pF级

• 磁屏蔽涂层：在工字电感外壁涂覆镍锌铁氧体浆料，辐射衰减率提升40%

三、地平面与电流路径的微观调控

1. 分裂地策略的禁忌区
功率地（PGND）与信号地（SGND）单点连接时需警惕：

• 功率器件接地必须独占铜区，避免数字信号线穿越形成地弹噪声

• 反馈电路接地点远离电感3cm以上，防止磁场耦合导致输出电压抖动

2. 高频电流回流路径优化
关键信号线（如时钟、PWM）下方必须预设回流通道：

• 在TOP层走线正对的底层铺设0.2mm宽度的地线，形成微带线结构

• 对DDR内存供电等敏感电路，采用地-信号-电源-地的层叠结构，环路电感降低至3nH

四、布线工艺的魔鬼细节

1. 过孔阵列的电磁栅栏
传统单个过孔在1GHz频段感抗高达2Ω：

• 功率路径采用8-12个0.3mm微型过孔并联，并联电感降至0.1nH

• 过孔间距≥2倍孔径，避免铜箔热应力撕裂

2. 3D包地走线法
对关键信号线实施立体防护：

• 在信号线两侧布置0.5mm间距的接地过孔墙（每毫米1个过孔）

• 顶层与底层对应位置同步铺地，形成法拉第笼效应

五、进阶技巧：

1. 时域反射计（TDR）定位
通过阶跃信号检测阻抗突变点：

• 阻抗＞70Ω区域提示环路分支，需缩短走线

• 阻抗＜30Ω区域可能存在地平面裂缝

2. 电磁拓扑扫描
采用1280探头阵列的EMSCAN系统：

• 锁定166MHz频点的辐射热点，精度达±0.5mm

• 对比开关管导通前后频谱，识别掩蔽辐射源
