PCB敏感电路的隔离实战技巧

在复杂的电路板上，微弱的心电信号采集电路紧挨着开关电源，结果监测屏上全是毛刺；射频接收模块被数字时钟干扰，信号误码率飙升。这些问题的根源，往往在于敏感电路与其他电路之间缺少有效隔离。

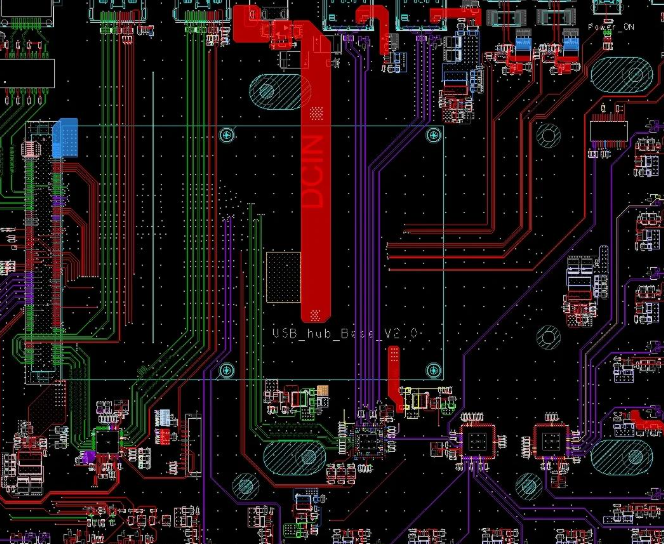

一、物理分隔：

• 分区布局是基础。工程师应该将电路板划分为“安静区”（如传感器、低噪声放大器）和“噪声区”（如开关电源、电机驱动）。两者间距至少保持15mm，高功率电路（如DC-DC转换器）需更远。

• 敏感模块靠板边摆放。这样能减少三面受干扰的风险。例如，射频接收电路应独立置于角落，远离数字处理芯片的散热路径。

• 层叠结构辅助隔离。在多层板中，将敏感电路夹在两个地平面之间（如信号层-地层-信号层结构），地平面能吸收70%以上的近场干扰。

二、布线控制：

• 关键信号优先走内层。表层走线易受辐射干扰，内层布线可利用上下地平面形成屏蔽。如时钟线必须布在内层，并保持下方地平面完整。

• 平行走线是大忌。两条平行线超过10mm就会形成天线耦合。高速线（如USB差分对）与模拟音频线若需同层，间距需大于3倍线宽并用地线隔离。

• 差分信号替代单端传输。差分对（如LVDS）的抗干扰能力比单端线强20dB以上。布局时严格控制两条线等长（误差<0.1mm），并包地处理。

三、接地设计：切断噪声回路

• 模拟/数字地必须分家。共用接地会让数字噪声窜入模拟电路。正确做法是两地独立铺铜，最后在电源入口处单点连接。某血压监测仪改进后，测量误差从5%降至0.3%。

• 敏感电路用“接地护城河”。在ADC芯片周围铺设环形地线，宽度≥1mm，并通过过孔与地层直连，可减少60%的共模干扰。

• 避免接地环路。多点接地时，每个模块的接地线应“放射状”汇聚到中心接地点。梳状或菊花链接地会形成噪声天线。

四、电磁屏蔽：

• 局部屏蔽罩立竿见影。用0.1mm厚的洋白铜（成本低）或铍铜（弹性好）罩住射频前端，接地点间隔λ/20（2.4GHz对应6mm）。实测可降低辐射30dB。

• 过孔阵做垂直隔离。在数模边界处打一排接地过孔（孔径0.3mm，间距1mm），形成法拉第笼，能阻断90%的跨区电场耦合。

• 敏感线“深埋”地层间。高频信号线布在两个地层之间（带状线结构），相当于天然屏蔽。例如10GHz微波电路采用此结构，串扰衰减达40dB。

五、滤波与旁路：

• 电源入口加π型滤波。用磁珠（如1kΩ@100MHz）串联，并联两个电容（10μF电解+0.1μF陶瓷），可滤除200MHz以下噪声。

• 芯片电源脚就近放去耦电容。在MCU的每个电源引脚旁3mm内放置0.1μF+10pF电容组合，小电容抑制GHz级噪声。电容接地引脚必须直接打孔到地层。

• 信号线串联磁珠。在传感器信号进入ADC前串接铁氧体磁珠（如600Ω@100MHz），配合对地10pF电容，能滤除无线充电器等高频干扰。

隔离设计的本质，是在物理空间、电流路径和电磁场三个维度构建防线。每一次对噪声的精准拦截，都在为电子设备的“脆弱信号”赢得清晰通道。
