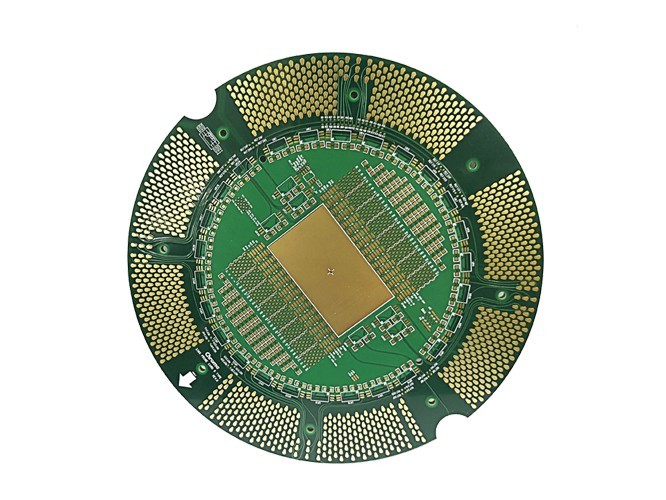

合理布局与PCB性能优化有何关系？

许多工程师的经验表明，布局阶段的决策贡献了70%以上的信号完整性与EMC表现。一块看似布线完美的PCB，若在布局阶段埋下隐患，后期可能面临信号失真、散热失控甚至整板报废的风险。

一、布局如何塑造信号传输质量

功能分区是高速信号的基石。工程师需要将数字、模拟、射频、功率电路严格分区。某5G基站设计中，通过把射频前端与数字处理器间距增加15mm，高频噪声降低了12dB。核心原则是按信号流向排列模块——传感器输入→信号调理→AD转换→数字处理→输出驱动，形成单向流动路径。

敏感元件的防护策略不容忽视。晶振、锁相环（PLL）等时钟电路必须远离I/O接口和电源模块。实测显示，当晶振距离USB接口小于10mm时，时钟抖动增加300ps；保持20mm间距并添加接地环后，抖动恢复到正常范围。对于微弱信号放大器，采用“岛型布局”更有效：在运放周围留出≥2mm禁布区，禁止其他走线穿越。

二、电源完整性

去耦电容的部署如同布置消防栓。每个IC电源引脚旁5mm内需放置0.1μF陶瓷电容，每5个芯片增设1颗10μF钽电容。某FPGA板卡优化案例中，把去耦电容从芯片背面移至同面（距离从3mm减至1mm），电源纹波从120mV降至45mV。

电源模块的散热布局常被低估。大电流DC-DC转换器的续流二极管与电感必须紧贴MOSFET，形成三角热耦合布局。若二极管距离超过5mm，热回路阻抗升高，导致效率下降8%。功率器件下方必须铺设铜箔散热窗——每1A电流对应100mm2铜箔面积，可使温升降低15℃。

三、热管理：

热敏感元件的生存法则。电解电容、光耦等器件必须远离热源。某工业电源案例中，将电解电容从变压器旁移开（间距8mm→25mm），寿命从2000小时延长至8000小时。热成像显示，电容表面温度从82℃降至61℃。

主动散热的布局技巧需要创新思维。对于多芯片模组，采用“阶梯式布局”：上游芯片纵向偏移0.5mm，使气流形成湍流换热，散热效率比并排布局提升40%。若空间允许，在芯片对角线方向增设散热过孔阵列（孔径0.3mm，间距1mm），可建立垂直散热通道。

四、EMC性能的布局防线

“3W原则”的实战应用不只是理论。高速信号线间距需≥3倍线宽。某汽车雷达板将并行LVDS线距从1.5倍增至3倍线宽（0.3mm→0.6mm），串扰噪声降低18dB。对差分信号则需等长补偿：长度偏差超过0.2mm时，共模噪声急剧增加。

屏蔽结构的布局创新正在兴起。在蓝牙模组中，采用“井字型”接地过孔阵：沿射频走线两侧每λ/10距离（2.4GHz对应6mm）打接地过孔，屏蔽效能比传统设计提升11dB。金属外壳接地点必须成对对称布置，避免单点接地形成天线效应。

五、可制造性布局的降本秘诀

元件朝向的统一法则影响良率。所有电阻电容同方向排列（如极性标识统一向左），可使贴片机换向时间减少30%。某量产数据显示，方向杂乱的板子贴片不良率高达0.4%，而统一方向的设计不良率仅0.07%。

板边安全区设计关乎结构强度。器件离板边≥0.5mm，走线离V-CUT线≥1mm。违反此原则的案例中，分板时焊盘脱落率增加15倍。对BGA芯片，在对角线角部预留0.1mm应力释放区（禁止布线和过孔），可防止热循环导致的焊球断裂。
