PCB开路、短路与孔铜缺陷的防控策略

PCB制造过程中，开路、短路和孔铜缺陷是影响产品质量和报废率的主要因素之一。它们不仅会导致电路功能的失败，还会影响生产效率和成本控制，甚至可能影响整个产品的市场竞争力。随着电子产品的复杂度增加，对PCB的要求越来越高，如何降低这些缺陷的发生率，并确保PCB的高可靠性和可制造性，已成为PCB设计与制造中不可忽视的重要课题。

一、PCB报废率与开路、短路、孔铜缺陷的关系

1.1 开路缺陷的重要性

开路（Open Circuit）是指电路中某一部分的线路未能有效连接，导致电流无法正常流通。开路缺陷常发生在信号路径或电源路径中，通常由以下几个原因引起：

• 线路断裂：由于线路过细或制造过程中的处理不当，线路可能出现断裂现象，导致电流无法正常流动。

• 焊接不良：焊接过程中如果焊点没有完全连接，或者存在虚焊，也可能导致开路现象。

• 设计缺陷：不合理的电路布局或者布线设计，也可能导致开路缺陷，特别是在高频、高速电路中，开路问题可能更加明显。

开路缺陷的存在意味着电路功能丧失，可能导致整个设备无法正常工作，影响最终产品的合格率。

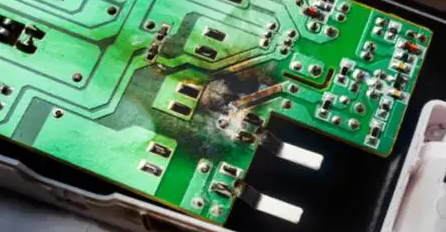

1.2 短路缺陷的危害

短路（Short Circuit）是指电路中的两条导电线路之间发生了不期望的直接连接，通常是由于导线过密、布线不当或焊接不当引起的。短路缺陷的危害性通常较大，可能引起：

• 电流过载：短路会导致电流异常增大，可能会烧毁电路元件，甚至引发设备起火。

• 电源供应问题：电源与地线之间的短路，可能导致电源无法稳定输出，影响整个系统的电力供应。

• 损坏设备：在高密度PCB设计中，短路问题往往由于过细线路或布线过于紧凑引起，甚至会导致系统无法启动或无法恢复正常工作。

短路缺陷不仅影响PCB的功能，还可能引发严重的安全隐患，是PCB制造中必须严格控制的关键问题。

1.3 孔铜缺陷的影响

孔铜缺陷（Via Copper Defects）指的是在PCB制造过程中，孔内的铜层连接不良，导致孔与电路之间的电气连接失效。孔铜缺陷常见的类型有：

• 孔铜脱落：在钻孔后，铜层在孔壁的附着不牢固，可能导致孔与电路层之间的连接失败。

• 孔孔径不均：在钻孔过程中，由于设备问题或工艺不当，孔的直径不均匀，导致铜层无法完全覆盖孔壁。

• 孔内铜层污染：PCB在制造过程中，若孔内未清理干净，铜层可能附着不完全，导致电路连接不良。

孔铜缺陷常常影响到PCB的电气连接和信号传输，严重的孔铜缺陷可能导致整个板子无法使用，增加生产的报废率。

二、开路、短路与孔铜缺陷的技术原理

2.1 开路缺陷的根因分析

开路缺陷的根源通常可追溯到以下几个方面：

• 线路设计问题：在PCB的设计阶段，若布线不合理，可能导致线路过细或过长，尤其是在高密度、高速电路设计中，线路设计不当会增加开路的风险。

• 制造过程中的材料问题：使用低质量的基材或者导电材料，可能导致线路在加工过程中脆弱、易断，增加开路发生的概率。

• 焊接工艺不合格：焊接工艺不合格是开路缺陷发生的重要因素。焊料使用不当、温度控制不准确、焊接时间过长或过短等，都可能导致焊接点与线路之间未能有效连接。

2.2 短路缺陷的根因分析

短路缺陷的根本原因往往包括：

• 设计缺陷：如果设计时没有充分考虑到线路间距，特别是在高密度电路中，可能导致线路之间的间隔过小，容易发生短路。

• 制造工艺问题：在PCB制造过程中，涂覆铜层时的工艺控制不当，可能导致铜层过度溅射或涂层不均匀，最终形成短路缺陷。

• 焊接过程中不当操作：焊接时焊锡过多、溅锡或冷焊，可能导致电流通过不应连接的线路，从而造成短路。

2.3 孔铜缺陷的根因分析

孔铜缺陷的根本原因通常来自以下几方面：

• 钻孔过程中的工艺问题：在PCB钻孔过程中，孔的尺寸控制不精确，可能导致孔壁铜层附着不良，导致孔铜缺陷。

• 电镀工艺不合格：孔铜电镀不均匀或电镀时间不足，会导致孔内铜层薄弱，甚至无法形成有效的电气连接。

• 孔清洗不彻底：在孔的清洗过程中，如果没有完全去除残留物或杂质，会影响铜层的附着质量，从而引发孔铜缺陷。

三、减少开路、短路和孔铜缺陷的解决方案

3.1 减少开路缺陷的设计与制造优化

• 优化线路设计：在设计时，合理规划信号路径，确保信号线路不易受外界干扰，避免过细线路和过长线路，尤其是高频电路中，必须考虑到传输线的稳定性。

• 加强焊接工艺控制：采用自动化焊接设备，控制焊接温度、时间等参数，确保每个焊点的质量。对于手工焊接，焊接人员应经过专业培训，减少人为错误。

• 选用高质量材料：选择高质量的PCB基材和导电材料，确保其在生产过程中不会因材料问题导致开路。

3.2 控制短路缺陷的设计与工艺改进

• 增加线路间距：在设计阶段，合理增加电源线、信号线之间的间距，尤其是高密度布线的电路，应确保线路之间有足够的空间，以避免短路现象的发生。

• 精细化工艺控制：在制造过程中，严格控制涂覆铜层的厚度，避免铜层过度或不均匀，减少短路的风险。

• 焊接与测试优化：焊接过程中，应避免溅锡和焊点过多，使用合适的焊接技术，避免焊接时产生短路缺陷。焊接后进行电气测试，及时发现短路缺陷。

3.3 防止孔铜缺陷的设计与工艺改进

• 优化孔的尺寸控制：在钻孔和电镀过程中，精确控制孔的尺寸和形状，确保孔壁铜层附着牢固，避免孔铜脱落。

• 改善电镀工艺：通过优化电镀工艺，确保孔内铜层均匀电镀，避免孔内铜层薄弱导致连接不良。

• 加强清洗与处理：孔清洗过程要彻底，避免孔内残留物和杂质影响铜层的附着，确保孔铜质量。

开路、短路和孔铜缺陷是影响PCB报废率和制造质量的主要因素，合理的设计、精确的制造工艺和严格的质量控制是减少这些缺陷的关键。通过优化线路设计、改进焊接工艺、加强电镀和清洗工艺等手段，可以有效降低开路、短路和孔铜缺陷的发生率，提高PCB的生产效率和产品可靠性。
