最大限度地提高波峰焊的一次通过率:减少返工和浪费

来源: 时间: 2025/06/27 10:47:00 阅读: 282

如果您是一名电气工程师,希望提高 PCB 组装过程的效率,那么最大限度地提高波峰焊的一次通过率 (FPY) 是一个关键目标。如何实现更高的 FPY 并减少返工和浪费?答案在于通过精确控制参数、缺陷预防策略和强大的质量控制措施来优化您的波峰焊工艺。在这篇博客中,我们将深入探讨波峰焊首过良率提高、工艺优化、减少缺陷和质量控制的可行策略,以帮助您简化生产并降低成本。



什么是波峰焊中的首次通过率,为什么它很重要?

首次通过率 (FPY) 是制造业中的一个关键指标,用于衡量在第一次尝试时无需返工或维修即可通过流程的单位百分比。在波峰焊(用于将通孔元件连接到印刷电路板 (PCB) 的批量焊接工艺)中,FPY 直接影响生产效率、材料成本和整体产品质量。

低 FPY 意味着更多的电路板由于焊接不足、桥接或冷接等缺陷而无法通过检查,从而导致昂贵的返工和资源浪费。对于电气工程师来说,实现高 FPY(理想情况下高于 95%)对于满足紧张的生产计划和保持盈利能力至关重要。让我们探讨如何优化波峰焊工艺以达到这些目标。

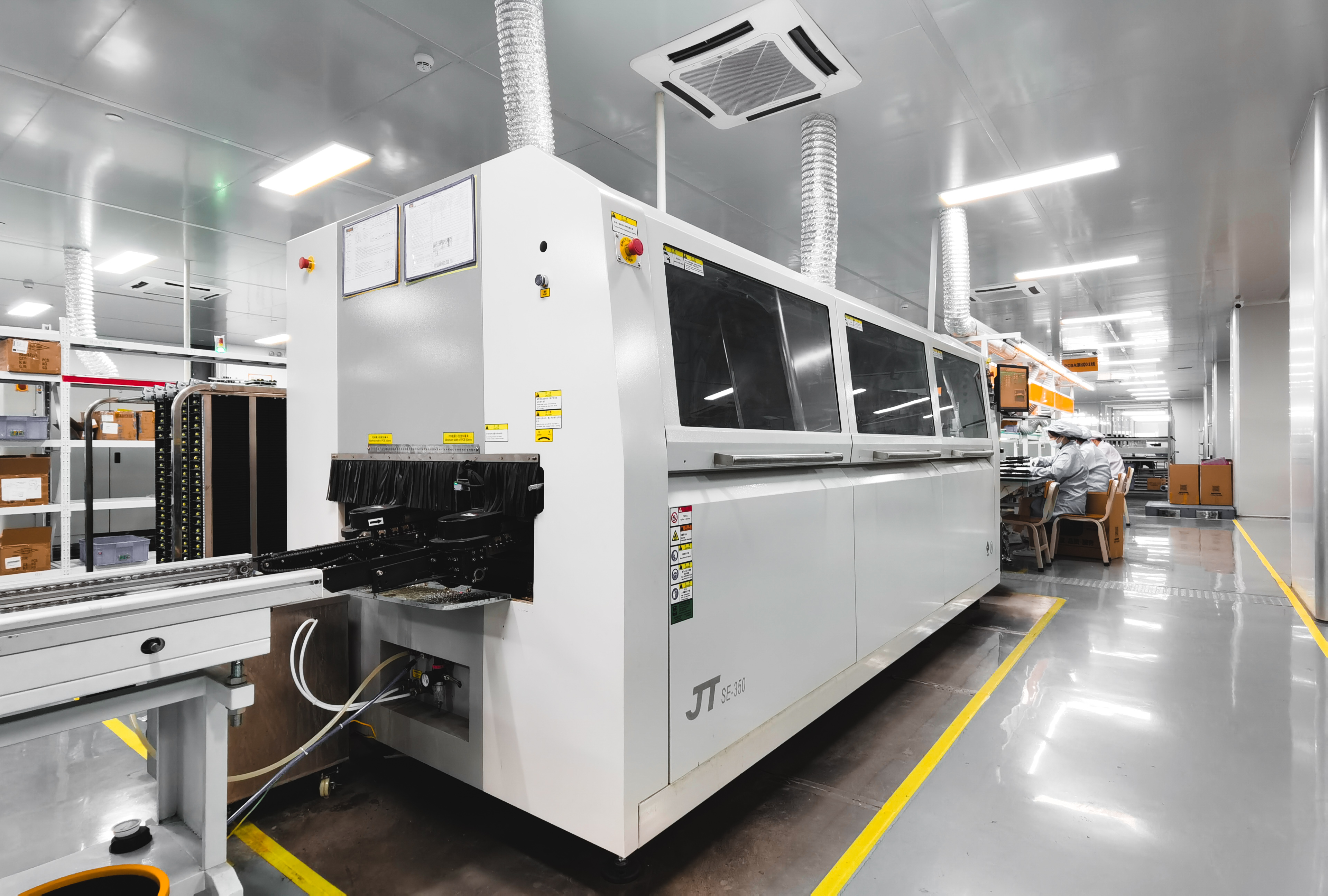

波峰焊机加工通孔元件的 PCB。

了解影响 FPY 的常见波峰焊缺陷

在深入研究改进策略之前,确定波峰焊中降低 FPY 的常见缺陷至关重要。通过了解这些问题,您可以针对特定区域进行优化。以下是主要缺陷:

  • 焊料不足:当焊料未能完全润湿元件引线或焊盘时发生,通常是由于助焊剂不良、焊料温度低或电路板上的污染。这可能会导致关节薄弱和可靠性问题。

  • Solder Bridging(焊料桥接):当过多的焊料在相邻引线或焊盘之间产生意外连接时,通常会发生这种情况,这通常是由不适当的波高或 PCB 设计问题引起的。

  • 冷焊点:由于传热不足,导致焊料流动不完全和连接脆性,在压力下可能会失效。

  • 跳过焊接:当焊料不粘附在某些区域时,通常是由于电路板与波峰接触不均匀或遮蔽问题。

  • 过多的焊料或冰柱:由慢速输送机速度或高波压引起,导致焊料堆积,从而使元件短路。

这些缺陷中的每一个都会导致返工,从而降低 FPY。现在,让我们看看减少波峰焊缺陷和改进工艺的针对性策略。



波峰焊首次通过良率提高策略

1. 优化工艺参数以实现一致性

波峰焊工艺依赖于温度、传送带速度、波高和助焊剂应用的微妙平衡。即使是很小的偏差也可能导致缺陷。以下是微调这些参数的方法:

  • 焊锡槽温度:将焊锡锅温度保持在合金的推荐范围内,对于 SAC305 等无铅焊料,通常为 250-260°C。温度过低会导致接头变冷,而温度过高会损坏组件或导致氧化。

  • 输送机速度:调整速度以确保与焊锡波峰的适当接触时间。对于标准通孔板,每分钟 1.0-1.5 米的速度通常是理想的,但要根据板的复杂程度进行测试和调整。

  • 波高:将波高设置为仅接触 PCB 底部,而不会淹没顶部。高度过高会导致桥接,而高度过低会导致跳跃。

  • 预热温度:确保在焊接前预热阶段将电路板加热到 100-120°C,以防止热冲击并改善焊料润湿。

定期监控和校准设备以保持这些设置。在此过程中使用热剖面仪测量电路板温度有助于识别不一致之处。

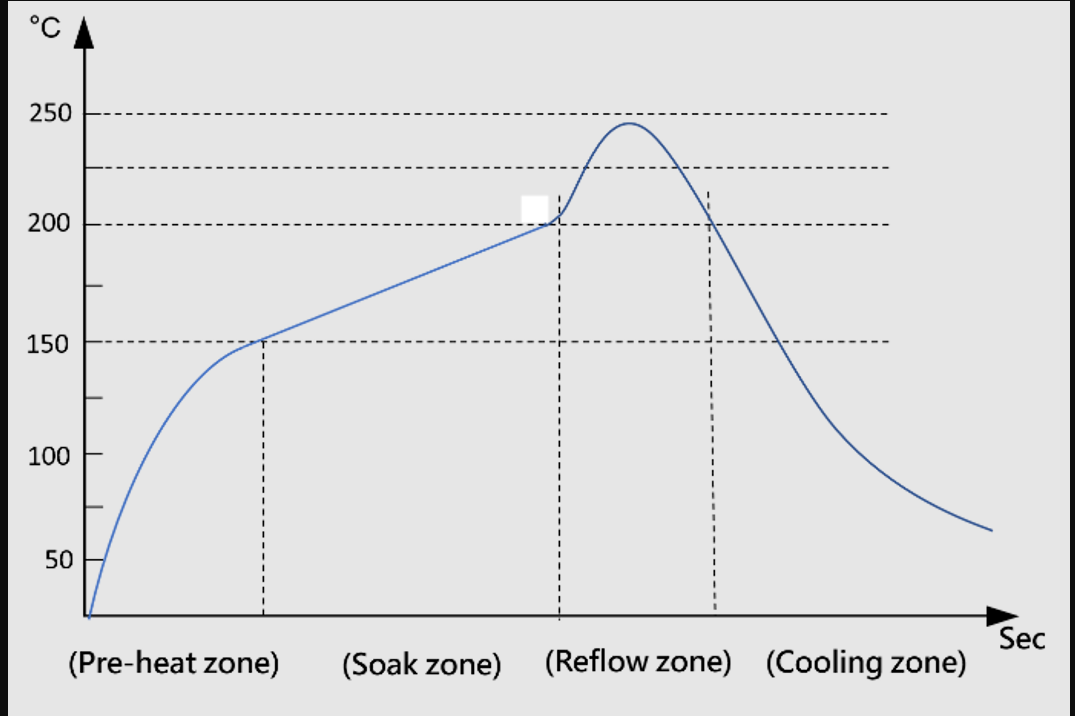

波峰焊过程中 PCB 的热分布。

2. 增强助焊剂应用以获得更好的润湿效果

助焊剂在去除氧化物和确保适当的焊料润湿方面起着至关重要的作用。助焊剂应用不良是焊料不足和冷焊点的主要原因。请考虑以下优化波峰焊工艺的技巧:

  • 根据您的电路板和组件要求使用正确的助焊剂类型(例如,免洗或水溶性)。

  • 使用喷雾或泡沫系统均匀涂抹助焊剂,以避免出现干点或过多残留物。

  • 监测助焊剂密度并定期补充以防止降解,这可能会降低效果。

根据行业案例研究,维护良好的助焊剂系统可以减少高达 30% 的缺陷,从而显著提高 FPY。

3. 改进 PCB 设计和布局以成功焊接

焊料桥接和跳焊等缺陷通常源于 PCB 设计问题。作为工程师,与设计团队合作可以在问题到达生产线之前防止问题发生。关注:

  • 元件间距:确保通孔引线之间有足够的间距,以避免桥接。对于波峰焊,通常建议引线之间至少留出 2.5 毫米。

  • 焊盘尺寸和形状:使用适当尺寸的焊盘,以确保适当的焊料流动而不会产生过多的堆积。

  • 取向:将元件方向垂直于波纹方向,以最大限度地减少阴影效应,其中拖尾引线会阻止焊料到达其他引线。

实施为波峰焊量身定制的可制造性设计 (DFM) 指南可以通过减少固有的设计相关缺陷来提高 FPY。



通过设备维护减少波峰焊缺陷

设备问题是许多人忽视的缺陷的隐藏原因。维护不善的波峰焊机会引入可变性,从而使您的 FPY 陷入困境。以下是让您的设备保持最佳状态的方法:

  • 清洁焊锡锅:每天清除渣滓(氧化焊料),以防止导致润湿不良的污染。熔渣堆积会降低焊料质量并导致缺陷。

  • 检查波均匀性:检查波峰是否有不均匀或湍流,这可能会导致焊接不一致。根据需要调整泵或挡板。

  • 校准传感器:定期校准温度和速度传感器,以确保读数准确。仅 5°C 的偏差就会影响焊点质量。

每周或根据生产量安排预防性维护,以避免意外停机并保持一致的性能。




实施波峰焊质量控制措施

质量控制是维持高 FPY 的支柱。如果没有适当的检测和反馈循环,缺陷可能会被忽视,直到它们导致重大问题。以下是主要的波峰焊质量控制实践:

1. 进行过程中检查

在生产过程中执行视觉和自动化检查,以便及早发现缺陷。使用放大工具或自动光学检测 (AOI) 系统检查桥接、焊料不足和其他问题。在过程中发现缺陷可以防止其到达最终装配,从而节省时间和资源。

2. 使用统计过程控制 (SPC)

实施 SPC 来监控关键过程变量,如温度、速度和缺陷率。通过在控制图上绘制数据,您可以在趋势或偏差导致故障之前发现它们。例如,如果焊料温度波动超过目标的 ±3°C,则表明需要调查并纠正问题。

3. 测试焊点可靠性

定期对样品板进行破坏性测试或横截面分析,以评估焊点完整性。这有助于识别在标准检查中不可见的隐藏问题,例如空隙或裂缝。

通过整合这些质量控制措施,您可以将缺陷率降至 1% 以下,这是世界级制造的基准。



利用实验设计 (DOE) 进行过程优化

对于寻求高级波峰焊工艺优化的工程师来说,实验设计 (DOE) 是一个强大的工具。DOE 允许您系统地测试多个过程变量,以找到最小化缺陷的最佳设置。例如,您可以在多次运行中改变焊接温度、输送机速度和助焊剂类型,以确定产生最高 FPY 的组合。

2006 年一项关于使用 DOE 提高波峰焊质量的研究发现,优化关键参数可将大批量 PCB 装配线的缺陷率降低 40% 以上。虽然 DOE 需要时间和资源,但 FPY 的长期收益和成本节约是显着的。



培训和作员技能发展

如果作员缺乏适当的培训,即使是最好的设备和流程也可能出现故障。人为错误(例如不正确的机器设置或电路板处理不当)可能会引入缺陷。投资于定期培训计划,以确保作员了解:

  • 正确的机器作和参数设置。

  • 正确处理 PCB 以避免污染。

  • 基本故障排除,用于现场解决小问题。

熟练的员工可以通过减少作员错误引起的可变性来提高 FPY,使培训成为一项值得的投资。



波峰焊中实际 FPY 的改进

考虑一家中型电子产品制造商,由于频繁的焊料桥接和焊接缺陷不足,其波峰焊线的 FPY 为 85%。通过实施上述策略,他们取得了显著的成果:

  • 将焊槽温度调整到稳定的 255°C,将传送带速度调整到 1.2 m/min,减少 25% 的冷接点。

  • 将助焊剂应用升级为精密喷涂系统,将不足的焊料缺陷减少 30%。

  • 引入每周设备维护和每日渣滓清除,提高整体工艺一致性。

  • 使用 SPC 监控缺陷趋势,识别出反复出现的波高问题,该问题已修复以消除桥接。



构建高良率波峰焊工艺

对于任何愿意专注于工艺优化、减少缺陷和质量控制的电气工程师来说,最大限度地提高波峰焊的一次通过率是触手可及的。通过微调温度和速度等参数、维护设备、改进 PCB 设计以及利用 DOE 和 SPC 等工具,您可以显著减少返工和浪费。从微小的、可衡量的改变开始,例如校准波峰焊机或培训作员,然后制定持续改进的综合战略。
