了解连接器类型：PCB 设计综合指南

如果您深入研究 PCB 设计，您将做出的最关键决策之一就是选择合适的连接器。无论您是在寻找 PCB 连接器类型、连接器选择指南，还是有关板对板连接器、线对板连接器或 RF 连接器的具体信息，本指南都能满足您的需求。

为什么连接器在 PCB 设计中很重要

连接器是 PCB 设计的无名英雄。它们在组件、电路板和外部设备之间建立重要链接，确保电源、信号和数据的无缝传输。连接器选择不当会导致信号丢失、机械故障，甚至系统完全故障。另一方面，正确的连接器可以提高性能、耐用性和易于组装。有无数的选择，了解 PCB 连接器类型及其具体用途是成功设计的第一步。

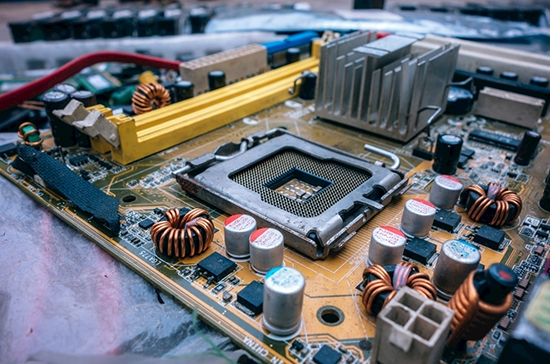

PCB 连接器的主要类型有哪些？

PCB 连接器具有各种形状、尺寸和配置，每一种都针对特定功能量身定制。下面，我们将探讨最常见的类型，重点介绍它们的结构、用途和典型应用。

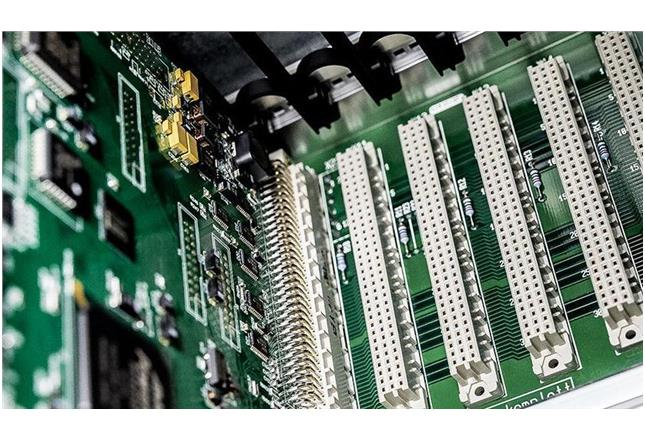

1. 板对板连接器

板对板连接器旨在将两个 PCB 连接在一起，通常用于空间有限的紧凑型设备。这些连接器允许在电路板之间直接通信，而无需外部布线，从而减少了杂乱并提高可靠性。

• 主要特点：提供排针、插座和夹层样式。它们通常支持间距小至 0.4mm 的高密度连接。

• 应用：用于需要堆叠的智能手机、平板电脑和多板系统。

• 优势：紧凑的设计、高信号完整性，并支持高速数据传输（在某些情况下高达 10 Gbps）。

• 考虑：确保在组装过程中正确对齐，以避免连接问题。配接次数（通常为 10 到 100 次）应与预期用途相匹配。

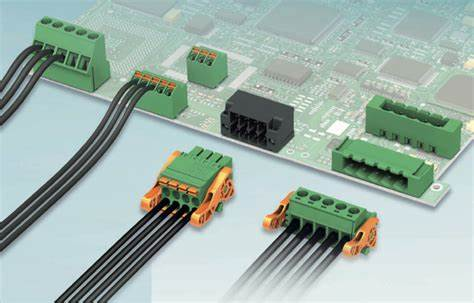

2. 线对板连接器

线对板连接器有助于电线或电缆与 PCB 之间的连接。它们对于将外部电源或信号引入电路板至关重要，并广泛用于各个行业。

• 主要特点：通常采用压接端子或绝缘穿刺触点 （IDC）。间距范围为 1.0mm 至 5.08mm。

• 应用：常见于汽车系统、家用电器和工业设备中。

• 优势：易于安装和更换，具有安全的锁定机制，可防止断开连接。

• 考虑：注意电流和电压额定值（例如，有些在 250V 时可处理高达 10A 的电流）以匹配您的电路要求。

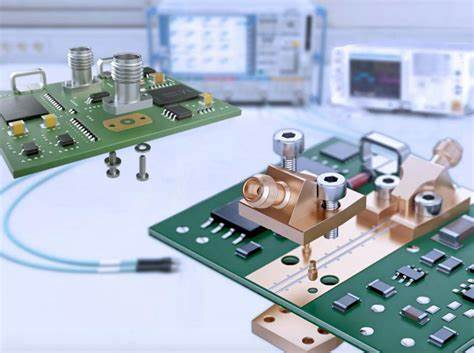

3. 射频连接器

RF（射频）连接器专用于高频信号，通常在 3 kHz 至 300 GHz 的范围内。它们旨在保持信号完整性，同时将损耗或干扰降至最低，因此对通信设备至关重要。

• 主要特点：采用受控阻抗（通常为 50 欧姆或 75 欧姆）设计，以防止信号反射。常见类型包括 SMA、BNC 和 MCX 连接器。

• 应用：用于无线设备、天线、GPS 模块和测试设备。

• 优势：低信号损失和高频性能（有些支持高达 18 GHz）。

• 考虑：选择具有适当屏蔽的连接器，以避免电磁干扰 （EMI）。嵌合耐久性（SMA 类型通常为 500 次插拔）也是一个因素。

4. 其他值得注意的 PCB 连接器类型

除了主要类别之外，其他几个连接器在 PCB 设计中也起着至关重要的作用：

• 线对线连接器：用于在不涉及 PCB 的情况下连接两组电线，通常用于配电系统。

• 边缘连接器：这些连接器位于插卡中，直接连接到 PCB 的边缘，这在配接次数约为 25-50 次的旧计算机硬件中很常见。

• 电源连接器：专为大电流应用而设计，在某些工业设置中支持高达 40A 的电流。

PCB 设计的连接器选择指南

面对如此多的选择，为您的 PCB 设计选择合适的连接器可能会让人不知所措。但是，关注几个关键因素可以简化流程。本连接器选择指南将帮助您根据项目需求做出明智的决策。

1. 了解您的电气要求

首先评估电路的电气需求：

• 电流和电压：确保连接器可以处理所需的负载。例如，工业用途的电源连接器可能需要在 600V 时支持 20A，而信号连接器在 5V 时可能只需要 1A。

• 信号类型：对于高速数据或 RF 信号，优先考虑具有低阻抗失配和最小插入损耗的连接器（例如，RF 连接器低于 0.5 dB）。

• 频率范围：RF 连接器必须与您的应用频率相匹配。额定频率为 6 GHz 的连接器在 12 GHz 系统中性能不佳。

2. 考虑机械约束

设计的物理方面也会影响连接器的选择：

• 尺寸和间距：在紧凑型设计中，选择间距较小的连接器（例如，0.5mm 的板对板连接器）以节省空间。

• 配接次数：如果预计会频繁连接和断开，请选择具有高配接次数额定值的连接器（例如，线对板连接器为 100 次）。

• 安装类型：根据您的装配工艺选择通孔或表面贴装连接器。表面贴装选项通常是自动化生产的首选。

3. 评估环境因素

作环境会影响连接器性能：

• 温度范围：一些连接器的额定温度适用于 -40°C 至 105°C 等极端条件，非常适合汽车或户外应用。

• 湿气和灰尘：对于恶劣环境，请寻找具有 IP 等级（例如，IP67 防水等级）的连接器，以确保可靠性。

• 振动和冲击：在航空航天等应用中，具有锁定机构或坚固设计的连接器可防止在压力下断开。

4. 预算和可用性

成本和供应链因素是实际考虑因素。高性能连接器（例如用于 RF 应用的连接器）通常具有更高的价格标签（有时每件 5 至 10 美元，而基本接头为 0.50 美元）。平衡性能需求与预算限制，并确保所选连接器随时可用，以避免生产延迟。

在 PCB 设计中集成连接器的最佳实践

选择合适的连接器只是其中的一部分。正确集成到 PCB 布局中对于性能和可靠性同样重要。以下是一些需要遵循的最佳实践：

• 优化放置：将连接器放置在电路板边缘附近，以便于访问，特别是对于线对板类型。对于板对板连接器，请确保与配接板对齐。

• 最大限度地减少信号干扰：对于 RF 连接器，请保持走线较短并使用接地层来降低 EMI。如果可能，保持 50 欧姆的阻抗路径。

• 安全的机械稳定性：在机械应力下为连接器使用安装孔或支架。这对于处理 10A 以上电流的重型电源连接器至关重要。

• 彻底测试：在实际条件下对设计进行仿真，以在生产前检查信号完整性、热性能和机械耐久性。

PCB 连接器的常见挑战以及如何避免这些挑战

即使经过仔细规划，也可能出现与连接器相关的问题。以下是一些常见的挑战和缓解这些挑战的提示：

• RF 应用中的信号损失：使用低插入损耗的连接器，并确保正确的阻抗匹配。避免 RF 连接器附近的走线急剧弯曲。

• 机械故障：过度配接或错位可能会损坏连接器。选择具有导向功能或更高配接次数额定值的设计，以便频繁使用。

• 热过载：如果尺寸过小，大电流连接器可能会过热。选择具有足够额定电流的连接器，并在布局中考虑散热。

PCB 连接器技术的未来趋势

PCB 连接器领域正在迅速发展，以满足现代电子产品的需求。以下是一些值得关注的趋势：

• 小型化：随着设备的小型化，间距低于 0.3mm 的连接器变得越来越普遍，尤其是在可穿戴设备和物联网设备中。

• 高速数据：支持 25 Gbps 以上数据速率的连接器正在兴起，以处理 5G 等下一代通信标准。

• 可持续性：制造商专注于环保材料和设计，以减少生产和处置过程中的浪费。

掌握连接器选择以取得成功 PCB

了解 PCB 连接器类型并遵循可靠的连接器选择指南是创建可靠和高效的印刷电路板设计的基础。无论您是使用用于紧凑型系统的板对板连接器、用于供电的线对板连接器，还是用于高频信号的射频连接器，每种类型都有其独特的优势和考虑因素。通过仔细评估电气、机械和环境需求，您可以选择可以提高项目性能和使用寿命的连接器。
