自动与手动钢网印刷：为您的生产量选择正确的方法

当涉及到 SMT（表面贴装技术）组装时，最关键的步骤之一是模板印刷，即在放置元件之前将焊膏涂在印刷电路板 （PCB） 上。制造商的一个关键决策是使用自动模板打印还是手动模板打印来满足其生产需求。正确的选择在很大程度上取决于您的产量以及所需的精度和效率水平。

什么是 SMT 组装中的模板印刷？

模板印刷是通过薄金属模板将焊膏沉积到 PCB 上的过程，该金属模板具有与电路板焊盘布局相匹配的精确切口。此步骤至关重要，因为它确保将适量的焊膏涂在每个焊盘上，从而在回流焊过程中实现正确的元件连接。钢网印刷中的错误，例如浆料应用不均匀或错位，会导致桥接或焊点不足等缺陷，从而影响最终产品的整体质量。

模板打印有两种主要方法：手动和自动。每种方法都有明显的优点和局限性，尤其是在考虑产量、成本和精度等因素时。让我们详细探讨这两者，以帮助您为您的制造设置做出明智的决策。

手动模板打印：基础知识和优势

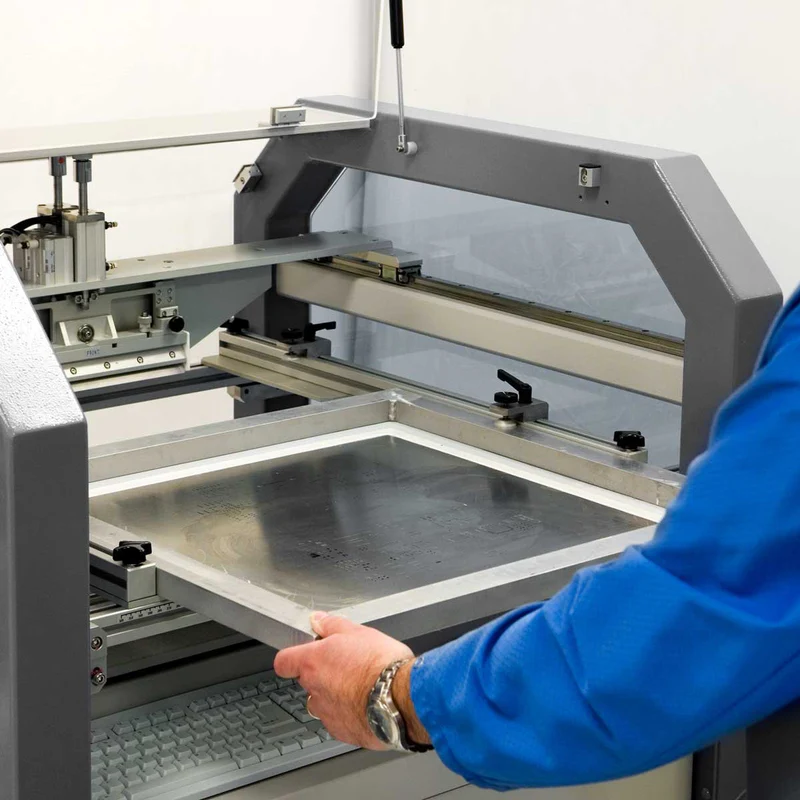

手动模板印刷涉及作员将模板物理对齐到 PCB 上，并使用刮刀将焊膏涂抹在模板的开口上。这种方法通常是手工完成的，或者借助简单的框架或夹具将模板固定到位。

手动模板印刷的优势

• 低成本：手动模板打印机是最实惠的选择，新设备的基本设置成本在 2,000 美元到 5,000 美元之间。这使它们成为预算有限的初创公司或小规模运营的理想选择。

• 灵活性：此方法适用于设计可能经常更改的原型制作或小批量。作员可以快速调整或更换钢网，而无需进行复杂的重新编程。

• 单纯：手动打印需要最少的培训和设置时间，因此适用于处理小批量项目的小型团队或业余爱好者。

手动模板打印的限制

• 不一致：人为错误会导致焊膏应用不均匀、错位或刮刀上的压力变化，从而导致缺陷。例如，压力过大可能会导致焊膏过多，从而导致焊料桥接。

• 低速：手动打印非常耗时，通常将生产限制在每天 150 张板以下。这使得它不适用于较大的运行。

• 作员疲劳：手动打印的重复性会导致疲劳，进一步增加长时间轮班出错的风险。

手动模板印刷的最佳用例

手动模板打印最适合小批量生产，例如原型制作或每天 150 块板以下的小批量生产。对于灵活性和成本优先于速度和可重复性的研发环境来说，这是一个绝佳的选择。

自动模板印刷：精度和效率

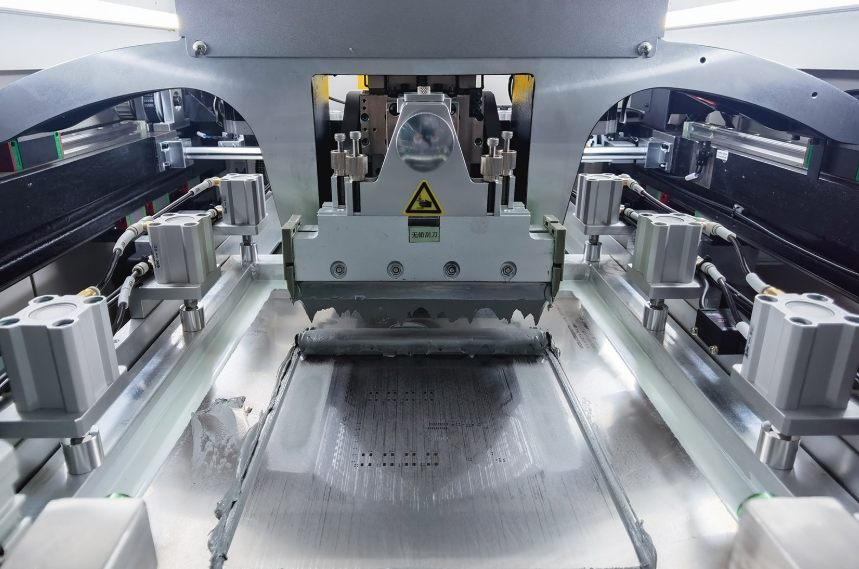

自动钢网印刷使用先进的机械以高精度和速度涂覆焊膏。这些系统通常包括用于钢网对齐的视觉系统、用于色浆应用的可编程设置和自动刮刀移动。这种方法主要分为两类：半自动和全自动打印机。

半自动钢网印刷

半自动打印机需要一些手动干预，例如加载 PCB 和模板，但可以自动执行浆料应用和对齐等关键任务。这些系统的价格通常在 8,000 美元到 14,000 美元之间，可以处理中等批量生产，每天多达 500 块电路板。

全自动钢网印刷

全自动打印机以最少的人工参与处理整个过程，通常与其他 SMT 装配线集成以实现无缝作。这些机器专为大批量生产而设计，每天超过 500 块板，成本可能为 30,000 美元或更多，具体取决于高级视觉系统或实时缺陷检测等功能。

自动模板印刷的优势

• 一致性：自动化系统可确保每块电路板上的焊膏沉积均匀，从而减少缺陷。例如，精确控制刮刀压力和速度可以实现 ±10 微米以内的浆料厚度一致性。

• 速度：自动化显著提高了吞吐量，全自动系统每天能够处理数千块电路板，是大批量生产的理想选择。

• 减少错误：视觉系统和可编程设置可最大限度地减少错位和人为错误，确保可重复性，即使对于具有细间距元件的复杂 PCB 设计也是如此。

• 集成：自动化打印机可以与其他 SMT 设备集成，例如拾取和放置机器和回流焊炉，从而创建简化的 SMT 装配自动化工作流程。

自动模板打印的限制

• 高成本：自动化系统的前期投资非常大，尤其是对于全自动模型，这对于小型企业或小批量运行来说可能不可行。

• 复杂性：这些系统需要设置、编程和维护方面的技术专业知识，以及更长的作员培训时间。

• 灵活性较低：自动化打印机对频繁设计更改的适应性较差，因为重新编程或模板交换会减慢生产速度。

自动模板印刷的最佳用例

自动模板打印在中到大批量生产环境中表现出色。半自动化系统最适合每天处理 150 到 500 块电路板，而全自动设置最适合每天处理 500 多块电路板，尤其是在精度和速度至关重要的消费电子或汽车制造等行业。

在自动和手动钢网印刷之间进行选择时要考虑的关键因素

为您的作选择正确的钢网印刷方法涉及根据您的特定需求评估多个因素。以下是最重要的考虑因素的细分：

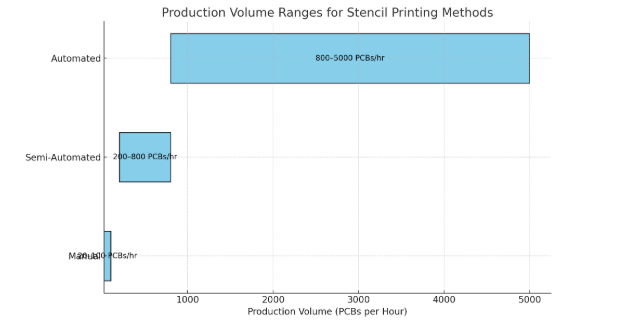

1. 产量

您的每日或每月板产量是选择哪种方法的主要决定因素。作为一般准则：

• 低产量（高达 150 张纸板/天）：选择手动模板印刷以保持低成本并保持灵活性。

• 中等产量（150-500 张板/天）：考虑使用半自动化系统，以平衡成本、速度和一致性。

• 高容量（超过 500 张板/天）：投资于全自动模板印刷，以最大限度地提高效率并最大限度地减少缺陷。

2. 预算限制

预算在决策过程中起着重要作用。虽然手动系统价格实惠，但自动化系统通过降低劳动力成本和减少缺陷来节省长期成本。例如，由于吞吐量增加和缺陷率降低，大批量作可能会在一年内收回一台价值 30,000 美元的自动打印机的成本。

3. 精度要求

如果您的 PCB 涉及细间距元件（例如，0.4mm 间距或更小）或高密度设计，则通常需要自动模板印刷才能达到所需的精度。对于这种复杂的布局，手动方法难以保持一致的浆料体积，从而导致更高的缺陷率。

4. 可扩展性需求

考虑您未来的增长计划。如果您预计要扩大生产规模，现在投资自动化系统可能会让您以后无需升级。相反，如果您仍然专注于小批量或原型设计，则手动设置可能就足够了。

5. 劳动力供应和技能水平

手动打印在很大程度上依赖于作员的技能和可用性，这在劳动力成本高或短缺的地区可能是一个瓶颈。自动化系统减少了对熟练工人的依赖，但需要训练有素的技术人员进行设置和维护。

钢网打印机类型如何影响 SMT 装配自动化

手动和自动钢网印刷之间的选择直接影响生产线中 SMT 装配自动化的整体水平。SMT 组装中的自动化是指以最少的人工干预集成机器来处理模板印刷、元件放置和回流焊等任务。

在全自动 SMT 生产线中，钢网印刷机与下游设备（如拾取和放置机器）进行通信，以确保无缝运行。例如，自动打印机可以在电路板准备好进行元件放置时发出信号，从而减少空闲时间。只有使用自动钢网打印机才能实现这种级别的集成，这使它们成为大批量、自动化生产环境的基石。

相比之下，手动钢网印刷通常会在自动化生产线中造成瓶颈，因为作员必须在流程之间手动转移电路板。这可能会扰乱工作流程并降低整体效率，即使回流焊等其他阶段是自动化的。

对于旨在过渡到完全 SMT 组装自动化的企业来说，至少从半自动模板打印机开始是一个实际的步骤。它弥合了手动流程和完全自动化之间的差距，允许随着生产规模的扩大逐步投资于设备。

优化模板打印的提示，无论采用何种方法

无论您选择手动还是自动模板印刷，优化流程都可以改善结果。以下是一些实用提示：

• 使用高质量的模板：投资激光切割模板以获得精确的孔径，特别是对于细间距组件。0.1 毫米至 0.15 毫米的模板厚度对于大多数 SMT 应用来说很常见。

• 控制环境因素：保持清洁、温度受控的环境（约 22-25°C），以防止焊膏变干或变得太粘稠。

• 定期维护：每 5-10 次打印后清洁模板，以避免糊状物堆积，这可能会导致缺陷。对于自动化系统，请遵循制造商的机器校准指南。

• Monitor Solder Paste-监控器：使用新鲜的焊膏并将其储存在推荐温度（通常为 2-10°C）下，以确保印刷过程中的性能一致。

为您的产量做出正确的选择

在自动钢网印刷和手动钢网印刷之间做出决定，归根结底取决于您的生产量、预算和质量要求。对于小批量运行或原型制作，手动模板打印提供了一种经济高效且灵活的解决方案。对于中到大批量生产，投资半自动或全自动系统可确保一致性、速度以及与 SMT 装配自动化的集成。
