如果把 PCB 比作蛋糕，那么 4 层板就是 “夹心蛋糕”—— 两层 “蛋糕胚”（信号层）夹着两层 “奶油”（电源层和接地层）。这种结构看似简单，却是平衡性能与成本的 “黄金方案”。PCB 四层板工厂的工程师们能通过调整层叠顺序，让同样大小的板子实现双面板 3 倍的功能密度。手机主板、汽车雷达、工业控制器…… 这些需要复杂电路的设备，几乎都离不开 4 层板的 “空间魔法”。

4 层板最经典的层叠方案是 “顶层信号层→内层接地层→内层电源层→底层信号层”，就像标准三明治的 “面包 + 火腿 + 芝士 + 面包” 结构，每层都有明确分工：

顶层和底层（信号层） 是 “功能实现区”。电阻、电容、芯片等元件主要焊在这两层，表面布线负责连接元件引脚，就像蛋糕表面的水果和裱花。这两层的布线密度最高，高频信号线（如 USB、以太网）、控制信号线大多走这里，线宽通常 0.1-0.2mm，细如发丝却能精准传输信号。

内层接地层是 “电磁盾牌”。完整的铜箔层（覆盖率≥70%）能吸收辐射干扰，就像在信号层和电源层之间加了一层金属网。接地层还是信号的 “回流通路”，高频信号的回流电流会紧贴信号线下方的接地层流动，减少信号损耗。某 PCB 四层板工厂测试显示，有完整接地层的 4 层板，信号传输误差比双面板降低 60%。

内层电源层是 “电力供应站”。大面积铜箔能提供稳定的电压，就像蛋糕中间的芝士层，均匀滋养整个结构。电源层的铜箔厚度通常比信号层厚（2oz vs 1oz），能降低阻抗，减少大电流带来的电压跌落。捷配 PCB 在某款工业电源 4 层板中，将电源层铜箔加厚到 3oz，成功将 10A 电流下的压降从 0.5V 降到 0.2V。

PCB 四层板工厂不会拘泥于经典结构，会根据设备需求调整层叠顺序，就像给三明治换不同馅料：

“信号 - 信号 - 地 - 电源” 结构适合布线密集的场景。把两个信号层放在顶层和第二层，底层做接地层，最内层做电源层，相当于给信号层多留了一层布线空间。这种结构能减少过孔数量（比经典结构少 30%），特别适合汽车 ECU 等有大量控制信号的 PCB。某测试显示，这种结构的布线完成率比经典结构提升 15%，能避免因布线拥堵导致的设计改版。

“地 - 信号 - 信号 - 地” 结构是 “抗干扰专家”。上下两层都用接地层，中间两层做信号层，就像给信号层裹了层 “金属外壳”。在射频模块、雷达传感器等对干扰敏感的设备中，这种结构能让电磁辐射降低 50% 以上。PCB 四层板工厂会给 5G 基站的 PCB 用这种方案，确保高频信号在复杂环境中稳定传输。

“电源 - 地 - 信号 - 信号” 结构则侧重电源稳定性。把电源层和接地层紧挨着放在上层，形成 “电源 - 地” 电容（间距越小电容越大），能抑制电源纹波。在需要多组电压的工业控制板中，这种结构能让 3.3V 电源的纹波从 100mV 降到 30mV，让精密传感器的测量精度提升 20%。

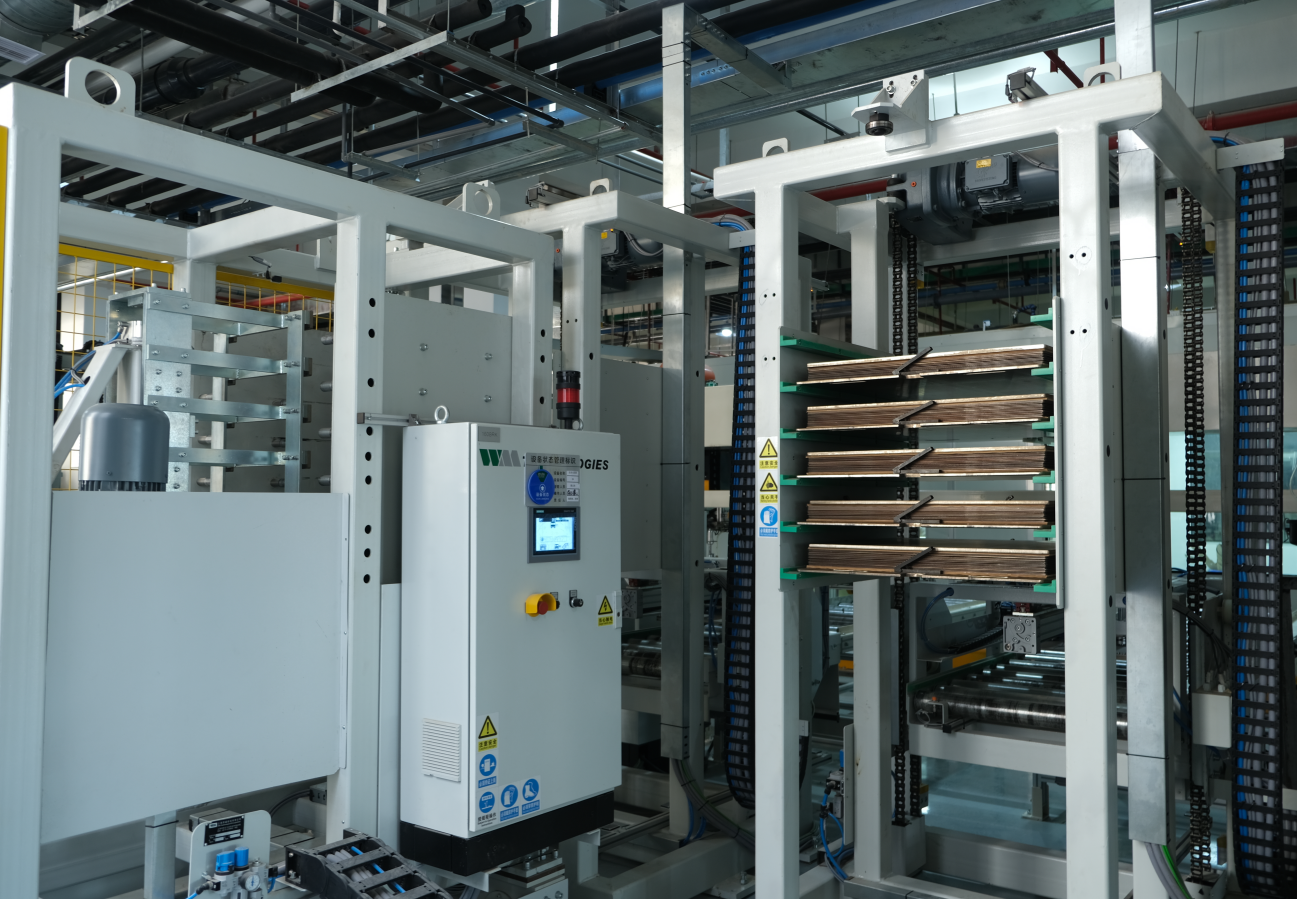

4 层板不是简单把四层基板叠起来，而是通过高温高压压合（层压工艺）变成整体，这一步是 PCB 四层板工厂的 “技术核心”：

材料选择决定基础性能。基板用玻璃纤维树脂（FR-4），铜箔厚度根据电流需求选 1oz（35μm）或 2oz（70μm）—— 信号层用 1oz 足够，电源层建议 2oz 减少阻抗。层间绝缘材料（半固化片）的厚度控制在 0.1-0.2mm，太薄容易短路，太厚会增加板子厚度。

压合参数要精准如钟表。温度从室温逐步升到 180℃（±2℃），压力从 3MPa 加到 8MPa，全程持续 2 小时。就像烤蛋糕时精准控温，压力不均会导致层间有气泡（像蛋糕里的空洞），温度不够则树脂无法完全固化。PCB 四层板工厂用 “分步加压” 技术，让每层受力均匀，气泡率控制在 0.05% 以下。捷配 PCB 在某款医疗设备 4 层板中，通过优化层压参数，层间剥离强度从 1.2N/mm 提升到 1.8N/mm，经得起反复插拔元件的应力。

对齐精度影响信号传输。四层基板的对位误差不能超过 5μm（相当于头发丝直径的 1/10），否则过孔可能打偏，导致层间连接不良。工厂用 “光学定位系统”，通过基板边缘的定位孔校准，确保每层像拼图一样严丝合缝。某测试显示，对齐精度从 10μm 提升到 5μm，过孔导通率从 99% 提升到 99.9%。

4 层板的层叠优势需要配合合理设计才能发挥，PCB 四层板工厂的工程师总结出三个关键原则：

电源层与接地层 “紧挨着”。两者间距越小，形成的寄生电容越大（0.1mm 间距的电容值是 0.2mm 的 2 倍），能更好地抑制电源噪声。就像两个平行的金属板，距离越近，储能效果越好。

信号层 “贴地飞行”。顶层信号尽量靠近下方的接地层，底层信号贴近上方的电源层（电源层可当第二接地层用），能减少信号辐射。某 PCB 四层板工厂的对比测试显示，信号层与接地层间距从 0.3mm 减到 0.15mm，100MHz 信号的辐射干扰降低 30%。

避免 “层间交叉干扰”。顶层走水平信号线，底层就走垂直信号线，像城市里的横纵马路，减少交叉带来的信号耦合。如果必须交叉，要让交叉点位于接地层的铜箔上方，就像在十字路口加隔离带。这种设计能让信号串扰从 - 30dB 改善到 - 50dB（数值越小干扰越小）。

捷配 PCB会根据设备需求调整 4 层板的层叠方案，让每块板子都发挥最大性能：

手机主板方案：用经典层叠 + 0.1mm 薄基板，总厚度控制在 0.8mm 以内，满足轻薄需求。内层接地层覆盖率达 85%，配合边缘接地环，有效降低射频信号干扰，让手机通话更清晰。

工业控制板方案：采用 “信号 - 信号 - 地 - 电源” 结构，两个信号层专门走控制线路，电源层用 2oz 厚铜，确保电机驱动的大电流稳定。某款 PLC 控制器用这种方案后，在强电磁环境中，控制指令的响应延迟从 5ms 降到 2ms。

汽车雷达方案：定制 “地 - 信号 - 信号 - 地” 结构，上下接地层用 3oz 厚铜，配合吸波材料，让 77GHz 雷达信号的传输损耗降低 25%，探测距离误差从 1 米缩小到 0.3 米。

4 层板的层叠结构看似只是四层材料的组合，实则是电子工程学的精妙应用。PCB 四层板工厂的每一次层压参数调整、每一处层序优化，都是为了让有限的空间发挥无限可能。随着电子产品向 “更密、更快、更稳” 发展，4 层板的层叠技术还会不断进化，但核心始终不变 —— 用科学的结构设计，平衡性能、成本与可靠性。
