掌握盲孔：PCB设计人员综合指南

对于希望在多层设计中优化空间、增强信号完整性和降低成本的 PCB 设计人员来说，掌握盲孔至关重要。盲孔连接印刷电路板 （PCB） 的内层，而无需延伸到整个电路板，在高密度互连 （HDI） 设计中具有独特的优势。在本指南中，我们将介绍盲通PCB设计规则、盲通设计的可制造性、循序渐进的Altium盲通教程和盲通最佳实践，以帮助您创建高效可靠的PCB布局。

什么是盲孔，为什么它们很重要？

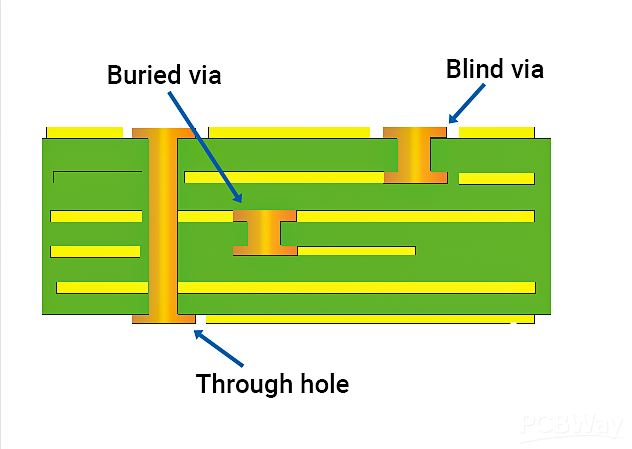

盲孔是 PCB 设计中的一种过孔，可连接多层板的两个或多个内层，而不穿透外层。与一直穿过电路板的通孔过孔不同，盲孔仅钻孔和电镀到一定深度，使其从电路板的一侧“看不见”。

盲孔的重要性在于它们能够节省空间和提高设计效率。通过在垂直（z 轴）方向上堆叠过孔，它们为元件和走线释放了宝贵的表面积。此外，它们还可以通过减少走线长度来增强信号完整性，从而降低电感并最大限度地减少信号损失。例如，在高速设计中，通过盲孔进行较短的连接可以减少信号传播延迟，与某些配置中的传统通孔过孔相比，通常减少 20-30%。

在成本方面，盲孔还可以消除对复杂通孔电镀工艺的需求，从而有可能将 HDI 设计中的制造费用降低 10-15%。然而，为了充分利用这些优势，设计人员必须遵守特定的设计规则和制造约束。让我们详细探讨一下这些。

盲孔 PCB 设计规则：要遵循的关键准则

使用盲孔进行设计需要仔细注意特定规则，以确保功能和可制造性。以下是每个设计人员都应遵循的关键盲通 PCB 设计规则：

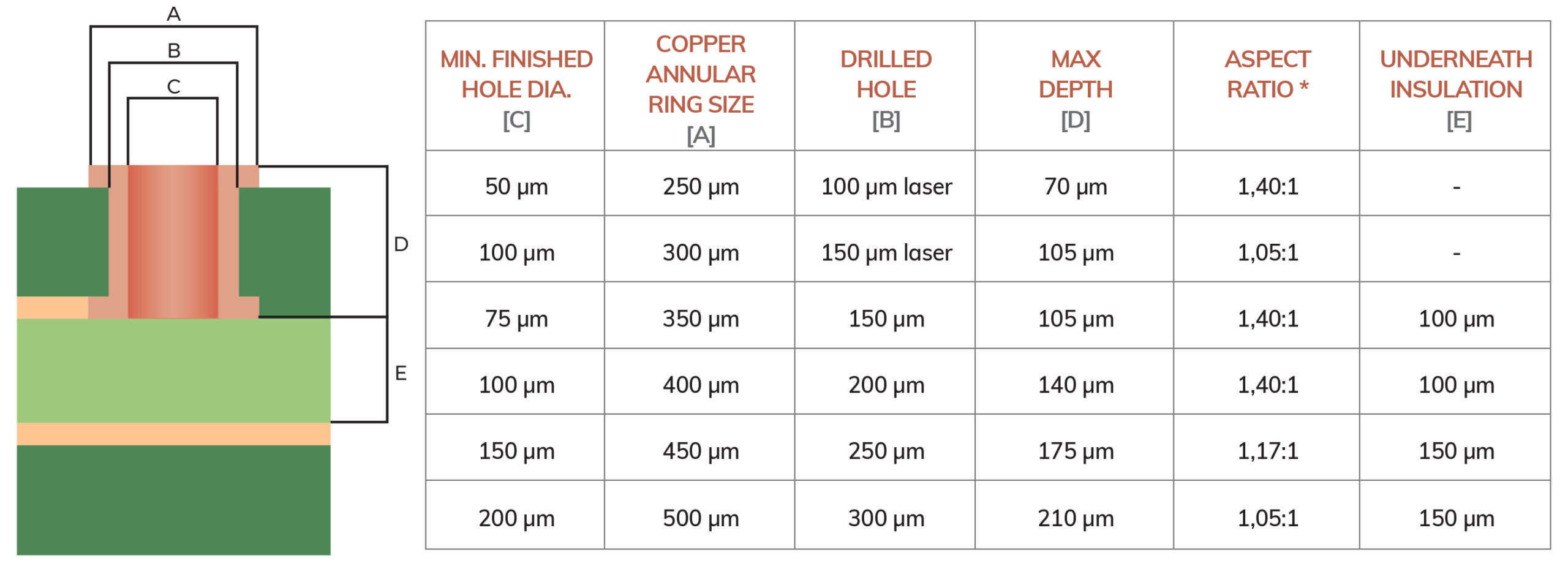

• 纵横比约束：盲孔的纵横比（深度与直径）对于可靠的电镀和钻孔至关重要。大多数制造商建议盲孔的纵横比为 1：1 或更低。例如，直径为 0.2 毫米的过孔的深度不应超过 0.2 毫米，以避免电镀问题。

• 最小钻头尺寸：与通孔过孔相比，盲孔通常需要更小的钻孔尺寸。盲孔的典型最小钻孔尺寸为 0.15 毫米（6 密耳），但这可能会根据制造商的能力而有所不同。

• 层叠规划：盲孔必须根据层叠层进行规划。它们应该只连接预期的层，而不干扰其他层。对于 6 层电路板，盲孔可能会连接第 1 层到第 2 层或第 2 层到第 3 层，但不能超过。

• 间隙和间距：确保盲孔与其他电路板特征（如走线和焊盘）之间有足够的间距。一个常见的规则是保持至少 0.2 毫米（8 密耳）的间隙，以防止短路或制造缺陷。

• 信号完整性注意事项：对于在 1 GHz 以上频率下运行的高速设计，盲孔有助于减少降低信号质量的短截线效应。放置它们以最大限度地减少阻抗失配，理想情况下，对于大多数射频应用，可以保持 50 欧姆的特性阻抗。

遵守这些规则可确保您的设计不仅具有功能性，而且可制造。忽略它们可能会导致电镀不完整、钻孔不准确或信号衰减等问题。

盲孔设计可制造性：成功秘诀

在设计盲孔时考虑到可制造性对于避免代价高昂的修改和生产延误至关重要。以下是盲孔设计可制造性的基本技巧：

• 尽早查阅制造商指南：不同的制造厂在盲孔钻孔和电镀方面具有不同的能力。有些可能支持低至 0.1 毫米（4 密耳）的微孔，而另一些则限制为 0.2 毫米（8 密耳）。在完成设计之前，请务必检查这些规格。

• 限制过孔堆叠复杂性：虽然堆叠盲孔可以节省空间，但过度堆叠（超过两个连续过孔）会使制造复杂化，并使成本增加多达 25%。仅在必要时使用堆叠过孔。

• 优化通过深度控制：盲孔在钻孔过程中需要精确的深度控制。激光钻孔通常用于微孔，以达到 ±0.025 毫米以内的精度。确保您的设计指定的过孔深度与这些公差一致。

• 避免过孔重叠：不同层对上的盲孔重叠会导致电路板结构弱点。相邻层对上的过孔之间保持最小偏移量为 0.3 毫米（12 密耳）。

• 材料选择：选择与盲孔工艺兼容的材料。例如，高 Tg FR-4 材料（玻璃化转变温度高于 170°C）通常是 HDI PCB 的首选，以承受微孔激光钻孔的热应力。

通过关注这些可制造性方面，您可以降低生产错误的风险，并确保从设计到制造的过渡更加顺利。

Altium Blind Via教程：分步实现

对于使用流行 PCB 设计软件的设计人员来说，通过正确的步骤设置盲孔可以很简单。本Altium盲孔教程将指导您完成在项目中创建和配置盲孔的过程。

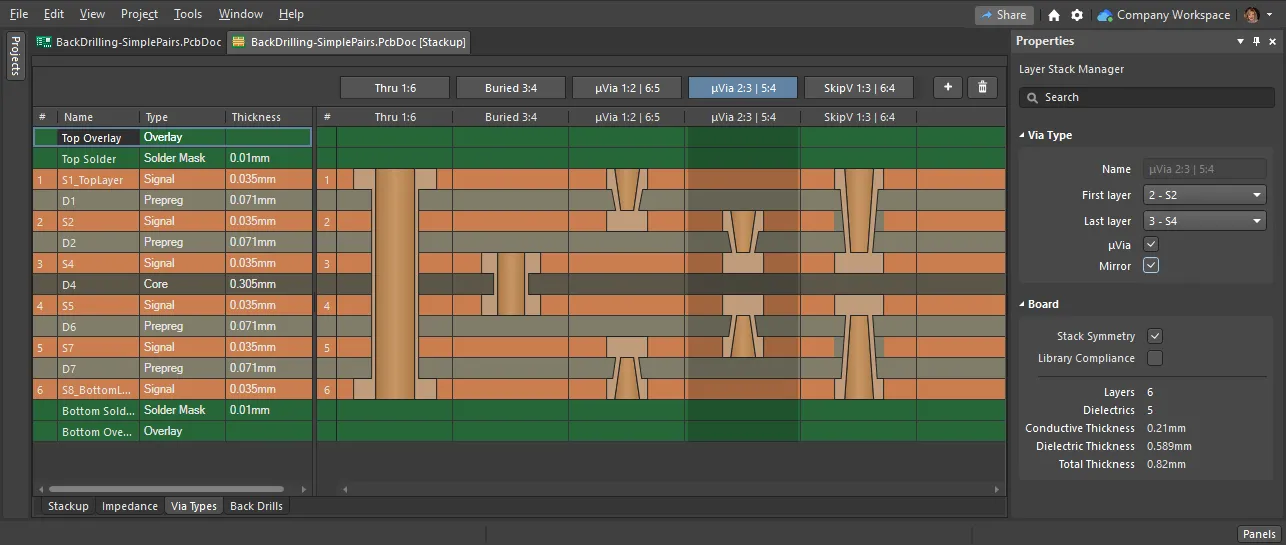

1. 定义层堆栈：首先在设计软件中打开图层堆栈管理器。定义层数及其连接。例如，在 6 层板中，您可以设置盲孔来连接第 1-2 层和第 5-6 层。

2. 设置过孔类型：在过孔属性面板中，选择“盲孔”作为过孔类型。指定每个盲孔的起始层和停止层。例如，连接层 1 和 2 的过孔应具有 1 的起始层和 2 的停止层。

3. 调整过孔尺寸：根据您的设计规则设置过孔直径和钻孔尺寸。盲孔的常见设置是直径为 0.3 毫米（12 密耳），钻头尺寸为 0.2 毫米（8 密耳）。

4. 放置过孔：使用过孔放置工具在布局中定位盲孔。确保它与连接指定层的网络对齐。软件会自动将过孔限制在定义的层范围内。

5. 验证设计规则：运行设计规则检查 （DRC） 以确认盲孔满足间隙、间距和可制造性约束。根据需要进行调整以解决任何违规行为。

6. 生成制造输出：导出 Gerber 文件或钻孔数据时，请确保明确标明盲孔规格。为清楚起见，请包括指定过孔类型和层连接的制造说明。

遵循这些步骤可确保在您的设计工具中正确实施盲孔，从而最大限度地减少制造过程中的错误。请务必仔细检查输出文件，以确认盲孔数据得到准确表示。

盲孔最佳实践：最大限度地提高性能和可靠性

要使用盲孔获得最佳结果，请遵循以下专为性能、可靠性和易于制造而定制的盲孔最佳实践：

• 对高密度区域使用盲孔：为电路板上空间有限的区域预留盲孔，例如间距小至 0.5 mm 的 BGA（球栅阵列）组件下方。这允许在不牺牲电路板空间的情况下进行高效布线。

• 平衡成本和复杂性：虽然盲孔可以通过消除通孔电镀来降低成本，但如果过度使用或设计不当，它们可能会增加费用。仅在必要时使用它们来实现平衡，通常在具有 6 层或更多层的设计中。

• 模拟信号性能：对于高速应用，使用仿真工具分析盲孔对信号完整性的影响。确保回波损耗保持在-15 dB以下，并将插入损耗降至最低，特别是对于5 GHz以上的频率。

• 与制造商合作：与您的制造合作伙伴尽早合作可以防止设计问题。共享您的层叠和通过规格，以确认它们符合制造商的能力，从而降低延迟风险。

• 彻底测试原型：制造后，测试原型的电气连续性和信号性能。使用时域反射计 （TDR） 等工具验证盲孔是否保持阻抗控制，理想情况下在目标值的 ±10% 以内（例如 50 欧姆）。

实施这些最佳实践将帮助您创建满足性能和制造要求的稳健 PCB 设计。

盲孔的常见挑战以及如何克服这些挑战

虽然盲孔具有许多优点，但它们也带来了设计人员必须解决的挑战。以下是一些常见问题和解决方案：

• 钻孔精度：钻孔深度不准确会导致连接不完整。解决方案：对微孔使用激光钻孔，并在设计文件中指定严格的公差（例如，±0.025 mm）。

• 电镀问题：盲孔中的电镀不良会导致开路。解决方案：保持低纵横比（1：1 或更低），并与使用反向脉冲电镀等先进电镀技术的制造商合作。

• 成本超支：复杂的盲孔设计会增加 PCB 制造成本。解决方案：限制盲孔序列的数量并优化其放置，以降低制造复杂性。

• 信号短截音效果：过孔的未使用部分可能会充当短截线，降低信号质量。解决方案：设计盲孔以终止在所需的确切层处，避免不必要的延伸。

通过预测这些挑战并应用建议的解决方案，您可以降低风险并确保成功的设计结果。

使用盲孔提升您的 PCB 设计

盲孔是 PCB 设计人员的强大工具，可在多层和 HDI 设计中节省空间、提高信号完整性并提高成本效益。通过遵循盲通PCB设计规则，专注于盲通设计以提高可制造性，利用我们的Altium盲通孔教程中概述的工具，并遵守盲通最佳实践，您可以创建满足现代设计需求的高性能、可靠的电路板。
