如何设计柔性PCB以延长使用寿命并减少电子垃圾

在当今快节奏的电子行业，可持续发展不再只是一个流行词，而是一种必需品。柔性印刷电路板 （Flex PCB） 是许多现代设备的核心，从可穿戴技术到医疗设备。但是，我们如何设计这些关键组件以延长使用寿命并最大限度地减少对环境的影响呢？

为什么可持续性在柔性 PCB 设计中很重要

电子行业每年产生数百万吨电子垃圾。根据全球电子废物统计伙伴关系 2020 年的一份报告，全球产生了 5360 万公吨电子废物，其中只有 17.4% 被回收利用。柔性 PCB 由于其复杂的材料和紧凑的设计，常常导致这个日益严重的问题。可持续发展设计不仅有助于减少浪费，还可以随着时间的推移降低生产成本，并满足对绿色实践日益增长的监管要求。通过关注使用寿命和可回收性，我们可以在提供高质量产品的同时对环境产生重大影响。

延长柔性 PCB 寿命的关键策略

延长柔性 PCB 的使用寿命是可持续设计的基石。更耐用的电路板意味着更少的更换、更少的浪费以及制造商和最终用户的成本更低。以下是一些行之有效的策略，可实现柔性 PCB 寿命延长。

1. 优化抗压设计

柔性 PCB 经常受到弯曲、扭曲和环境压力的影响。不良的设计会导致裂纹或分层，从而缩短电路板的使用寿命。为了解决这个问题，设计人员应该专注于通过在走线布局中使用圆角而不是锐角来最大限度地减少应力点。此外，将关键部件放置在远离高弯曲区域的地方可以防止机械故障。仿真工具可以预测应力分布，使设计能够承受多达 100,000 次弯曲循环而不会退化。

2.使用保护涂层

随着时间的推移，湿气、灰尘和化学品等环境因素会降低柔性 PCB 的性能。应用保形涂层，例如硅胶或丙烯酸，可以防止这些危害。这些涂层可以在恶劣条件下将电路板的使用寿命延长多达 50%，确保汽车或户外电子等应用的可靠性。

3. 耐久性测试

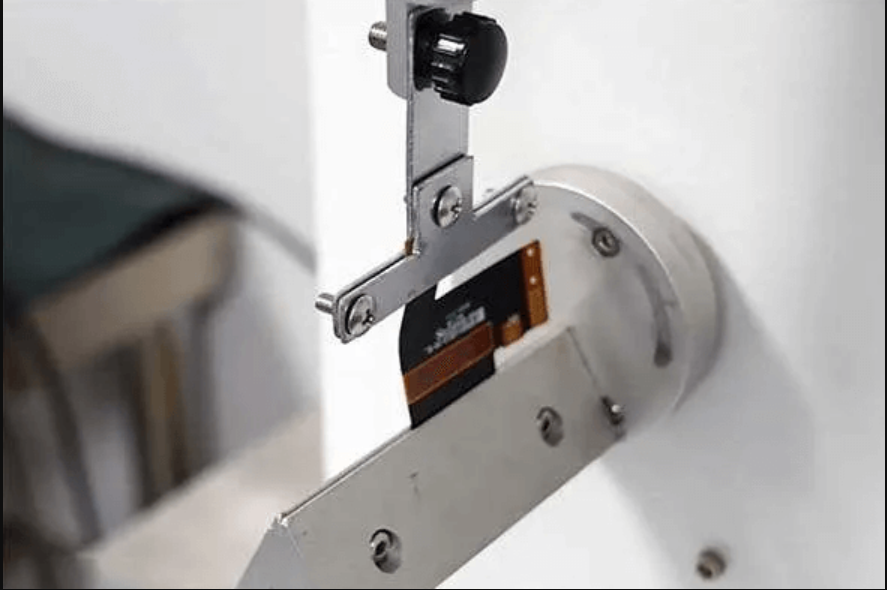

严格的测试，例如热循环和弯曲测试，有助于在设计阶段的早期发现弱点。例如，将柔性 PCB 置于 -40°C 至 85°C 的温度下超过 1,000 次循环，可以模拟多年的实际使用。这些数据使工程师能够改进设计以获得最大的耐用性。

选择耐用的柔性 PCB 材料

柔性 PCB 中使用的材料在其使用寿命和环境影响方面发挥着巨大作用。选择耐用的柔性 PCB 材料可确保电路板能够承受重复使用，同时还要考虑可持续性。这是要寻找的内容。

1. 优质基材

聚酰亚胺因其优异的热稳定性和柔韧性而成为柔性 PCB 的首选材料。它可以承受高达 400°C 的温度，抗拉强度约为 165 MPa，非常适合要求苛刻的应用。选择高级聚酰亚胺而不是更便宜的替代品可以将柔性 PCB 的使用寿命延长一倍。

2. 无铅无毒选项

传统的PCB材料通常含有铅或卤代阻燃剂等有害物质。改用无铅焊料和无卤层压板不仅符合 RoHS（有害物质限制）等法规，还可以减少处置过程中对环境的危害。这些材料保持性能，无铅焊料支持高达 10 GHz 频率的信号完整性。

3. 可回收基材

新兴的生物基基材，例如由纤维素或其他有机化合物制成的基材，因其可回收性而受到关注。虽然目前还不如聚酰亚胺常见，但根据最近行业研究的生命周期评估，这些材料可以将柔性 PCB 生产的碳足迹减少多达 30%。

柔性 PCB 回收方法：闭环

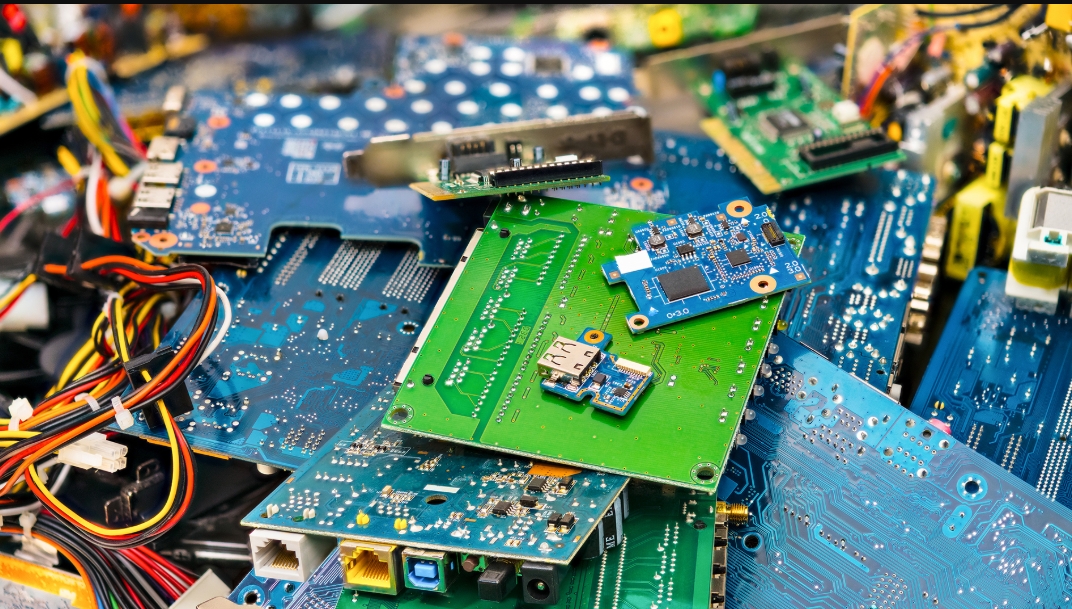

回收是减少电子垃圾的关键部分，但柔性 PCB 由于其分层结构和混合材料而带来了独特的挑战。实施有效的柔性 PCB 回收方法可以回收宝贵的资源并最大限度地减少垃圾填埋场的贡献。以下是一些方法。

1. 机械回收

该方法涉及通过切碎和分类对铜、塑料和粘合剂等材料进行物理分离。使用机械工艺可以从柔性 PCB 中回收高达 90% 的铜，然后可以在新电路板中重复使用。但是，必须注意避免分离过程中的污染。

2. 化学回收

化学过程使用溶剂溶解粘合剂并分离层，从而实现更清洁的材料回收。这种方法对于通常用于柔性 PCB 连接器的金和银等贵金属的回收率可达 95%。虽然有效，但需要严格控制以防止有害化学物质释放。

3. 拆卸设计

在设计柔性 PCB 时考虑到回收利用（例如使用模块化组件或易于分离的层）可以简化报废处理。例如，避免使用永久性粘合剂而采用可逆粘合可以将拆卸时间缩短 40%，从而简化回收工作。

最大限度地减少柔性 PCB 设计中的浪费

减少废物从设计阶段开始。通过专注于最大限度地减少柔性 PCB 设计中的浪费，制造商可以降低成本和环境影响。以下是实现这一目标的可行技巧。

1. 优化布局以提高材料效率

在制造面板上高效嵌套柔性 PCB 设计可以减少高达 20% 的材料浪费。使用软件最大限度地利用面板可确保更少的原材料（如聚酰亚胺薄膜）未使用。这也降低了生产成本，有利于环境和利润。

2. 减少过度工程

仅使用必要的组件和层进行设计可以防止过度使用材料。例如，单层柔性 PCB 可能足以满足低复杂性应用，与多层设计相比，在不牺牲性能的情况下减少 30% 的材料需求。

3. 采用增材制造技术

传统的减材工艺（如蚀刻）会去除大量材料，从而产生浪费。增材技术，例如导电迹线的喷墨打印，只构建所需的内容，在某些情况下可减少多达 50% 的浪费。该方法还支持精确的阻抗控制，在高速应用中将信号完整性保持在 50 欧姆等水平。

环保柔性 PCB 制造实践

制造过程对可持续性有重大影响。采用环保的柔性PCB制造方法可以减少能源使用、排放和浪费。以下是如何使生产更环保。

1. 节能生产

使用节能设备和可再生能源可减少高达 25% 的制造排放。例如，具有优化热分布的现代固化炉可降低层压过程中的能耗，而不会影响粘合强度，对于高质量的柔性 PCB 来说，粘合强度可达 1.5 N/cm。

2. 水和化学品管理

PCB 制造通常涉及耗水工艺和危险化学品。实施闭环水系统可以减少 40% 的使用量，同时用更环保的替代品替代有毒蚀刻剂可以最大限度地减少对环境的危害。这些变化还确保遵守严格的环境法规。

3. 循环经济原则

融入循环经济理念，例如重复利用废料或设计二次生命应用，可以改变制造业。例如，柔性 PCB 生产的边角料可以重新用于更小的电路板或测试原型，从而减少高达 15% 的原材料需求。

可持续柔性 PCB 设计的好处

在设计和制造柔性 PCB 时考虑到可持续性具有多种优势。首先，它减少了电子垃圾，有助于应对电子处理的全球挑战。其次，它通过高效的材料使用和节能来降低生产成本。第三，随着消费者和监管机构越来越青睐对环境负责的公司，它提高了品牌声誉。最后，可持续柔性 PCB 通常性能更好、使用寿命更长，研究表明，使用高质量、耐用的材料时，可靠性提高了 30%。

挑战与未来展望

虽然可持续柔性 PCB 设计提供了明显的优势，但挑战仍然存在。环保材料和工艺的高初始成本可能会阻碍采用，特别是对于小型制造商而言。此外，回收复杂的柔性 PCB 需要先进的基础设施，而这并不是普遍可用的。然而，用于柔性电路的可生物降解基板和激光诱导石墨烯等创新正在为更环保的电子产品铺平道路。行业合作和政府支持将是未来几年扩展这些解决方案的关键。

用柔性 PCB 建设可持续的未来

柔性 PCB 设计和制造的可持续性不仅仅是一种选择，更是一种责任。通过专注于延长柔性 PCB 寿命、选择耐用的柔性 PCB 材料、实施柔性 PCB 回收方法、最大限度地减少柔性 PCB 设计中的浪费以及采用环保的柔性 PCB 制造，我们可以显着减少电子垃圾并创造经久耐用的产品。
