用于信息娱乐系统的HDI PCB：优点和设计注意事项

在快速发展的汽车技术世界中，信息娱乐系统已成为现代车辆的基石，提供娱乐、导航和连接。这些先进系统的核心是高密度互连 （HDI） PCB，可实现紧凑、可靠和高性能的电子产品。如果您想知道为什么 HDI PCB 是信息娱乐系统的理想选择，或者如何有效地设计它们，本指南适合您。我们将探讨 HDI 技术的优势，包括高密度互连优势，并深入探讨 HDI PCB 设计规则、微孔技术和细间距组件 PCB 集成等关键设计注意事项。

什么是 HDI PCB，为什么它们对信息娱乐系统很重要？

HDI PCB 是专用印刷电路板，与传统 PCB 相比，单位面积的布线密度更高。这是通过微孔、盲孔和埋孔以及更精细的迹线等先进技术来实现的。对于车辆中的信息娱乐系统来说，这些系统需要紧凑的设计以适应有限的仪表板空间，同时处理复杂的功能，HDI PCB 是一个游戏规则改变者。它们允许工程师在不牺牲性能或可靠性的情况下将更多组件封装到更小的空间中。

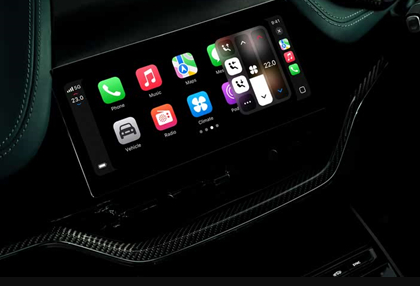

信息娱乐系统集成了触摸屏、语音识别、GPS 和无线连接等功能，所有这些都需要强大的信号完整性和最小的干扰。HDI 技术通过实现更紧密的布线和减少信号损失来满足这些需求。在下面的部分中，我们将详细介绍具体优势和设计注意事项，以帮助您了解如何将 HDI PCB 用于尖端汽车应用。

HDI PCB 在信息娱乐系统中的主要优势

在信息娱乐系统中使用 HDI PCB 具有多种优势，使其成为汽车电子设备的首选。以下是突出的高密度互连优势：

1. 适用于空间受限应用的紧凑设计

信息娱乐系统必须适合车辆仪表板内的狭小空间。HDI PCB 通过堆叠多层并使用微孔进行互连，可以显着减小尺寸，比传统电路板小 60%。这种紧凑性为其他组件腾出了空间，或者允许更时尚、更符合人体工程学的设计。

2. 增强高速数据的信号完整性

现代信息娱乐系统处理流媒体、实时导航和车联网 （V2X） 通信的高速数据。HDI PCB 通过支持更短的走线长度和更严格的阻抗控制来最大限度地减少信号损失和串扰，通常将关键信号的精确值保持在 50 欧姆。这确保了即使在超过 5 Gbps 的数据速率下也能平稳运行。

3. 支持细间距元件PCB集成

信息娱乐系统通常使用引脚间距小至 0.4 毫米的球栅阵列 （BGA） 等细间距组件。HDI PCB 旨在容纳这些具有更细走线（低至 3 密耳）和更小焊盘尺寸的组件，确保可靠的连接，而不会出现短路或错位的风险。

4. 改进热管理

由于多个组件紧密地挤在一起，散热是一个问题。HDI PCB 可以结合热通孔和具有更高导热性（高达 1.5 W/mK）的先进材料，以有效管理热量，防止封闭汽车环境中过热。

5. 大批量生产的成本效率

虽然由于先进的制造工艺，HDI PCB 的初始设计成本可能较高，但它们通过最大限度地减少对额外电路板或连接器的需求来降低整体系统成本。对于大规模汽车生产，随着时间的推移，这意味着可以节省大量成本。

信息娱乐系统中 HDI PCB 的设计注意事项

为信息娱乐系统设计 HDI PCB 需要仔细规划，以确保性能、可靠性和可制造性。以下是关键的 HDI PCB 设计规则和注意事项，重点关注微孔技术和细间距组件 PCB 集成。

1. 了解HDI PCB设计规则

由于涉及的几何形状更小且层数较多，HDI PCB 设计规则比标准 PCB 的设计规则更严格。以下是一些关键准则：

• 走线宽度和间距：保持 3-4 密耳的最小走线宽度和 3 密耳的间距，以防止信号干扰并确保可制造性。对于高速信号，考虑容差为 ±10% 的受控阻抗。

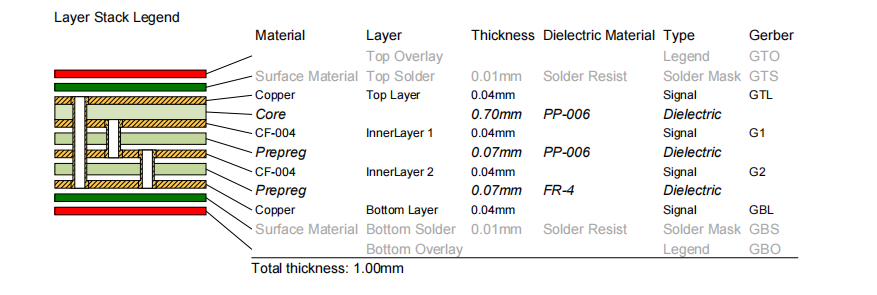

• 层堆叠：规划 6-12 层或更多层，使用顺序层压集成盲孔和埋孔。保持电源层和接地层与信号层相邻，以减少电磁干扰 （EMI）。

• 过孔放置：避免将过孔放置在细间距元件下方，以防止焊料芯吸。BGA 使用焊盘内过孔设计，确保正确电镀以避免空隙。

• 过孔的纵横比：保持微孔的纵横比（深度与直径）为 0.75：1，以确保制造过程中可靠的电镀和填充。

遵循这些规则有助于平衡性能与制造可行性，特别是对于复杂的信息娱乐系统。

2. 利用微孔技术实现更高密度

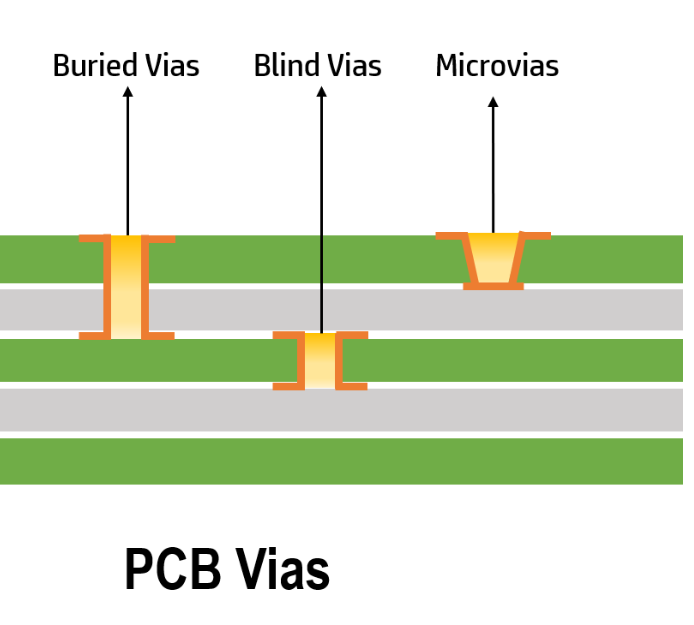

微孔技术是 HDI PCB 的基石，与传统通孔过孔相比，其占地面积要小得多，可实现层间连接。直径小至 4 密耳（100 微米）的微孔通常经过激光钻孔以确保精度。以下是它们如何使信息娱乐系统设计受益：

• 增加布线密度：微孔允许在更小的区域内进行更多连接，支持信息娱乐系统所需的密集布局。

• 减少信号路径长度：较短的过孔意味着更快的信号传输，与标准过孔相比，传播延迟最多可减少 20%。

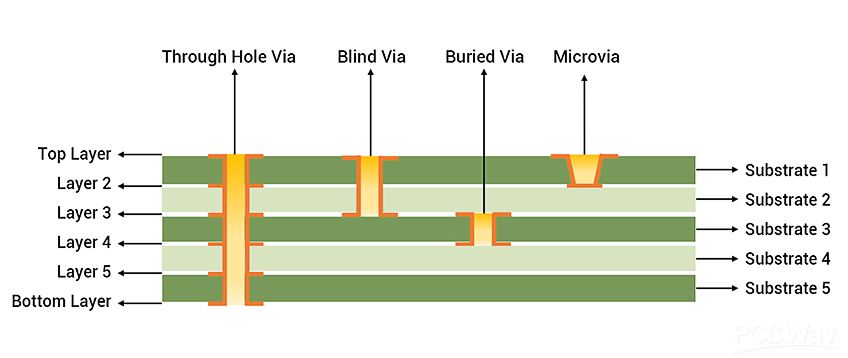

• 盲孔和埋孔：这些类型的微孔连接特定层，而无需穿过整个电路板，从而为外层的额外布线腾出空间。

然而，微孔技术需要仔细设计以避免可靠性问题。例如，垂直堆叠两个以上的微孔（称为堆叠微孔）可能会导致组装过程中出现热应力故障。选择交错的微孔或限制堆叠以提高耐用性。

3. 适应细间距元件 PCB 布局

信息娱乐系统依靠细间距组件在有限的空间内实现高功能。在 HDI PCB 上设计这些组件涉及特定的策略：

• 垫设计：将非阻焊层定义 （NSMD） 焊盘用于细间距 BGA，以提高焊点可靠性。焊盘直径应比球直径小 20-30%，对于 0.4 毫米间距的组件，通常约为 0.25 毫米。

• 路由挑战：细间距元件的逃生布线通常需要直接在焊盘下方（焊盘中过孔）进行微孔。填充并封盖这些过孔，以防止回流焊过程中出现焊空隙。

• 元件放置：空间组件以允许足够的散热并避免过度拥挤，从而导致热点。除非设计约束另有规定，否则组件之间至少保持 0.5 mm 的间隙。

这些考虑因素可确保细间距组件无缝集成到 HDI 布局中，从而保持电气和机械可靠性。

4. 信号完整性和 EMI 缓解

信息娱乐系统中的高速信号容易因串扰和 EMI 而退化。HDI PCB 可以通过以下方式解决这些问题：

• 受控阻抗：设计具有特定宽度和介电厚度的走线，以实现阻抗值，例如单端信号为 50 欧姆或差分对为 100 欧姆，容差为 ±5%。

• 接地层：在信号层下方使用连续接地层来提供返回路径并降低 EMI。避免在高速走线下分裂接地层。

• 屏蔽：在敏感信号周围加入屏蔽层或保护走线，以最大限度地减少来自附近组件或外部源的干扰。

仿真工具可以帮助在设计阶段预测和优化信号完整性，确保信息娱乐系统运行无故障。

5. 耐用性和性能的材料选择

选择正确的材料对于汽车环境中的 HDI PCB 至关重要，因为在汽车环境中，温度波动和振动很常见。考虑：

• 介电材料：高速信号使用介电常数 （Dk） 为 3.0-3.5 的低损耗材料，以最大限度地减少信号衰减。

• 热稳定性：选择玻璃化转变温度 （Tg） 至少为 170°C 的层压板，以承受焊接工艺和 -40°C 至 85°C 的作条件。

• 铜厚度：选择 0.5 盎司至 1 盎司的铜作为内层，以平衡导电性和热管理，而不会过度增加电路板厚度。

这些材料选择提高了 HDI PCB 在信息娱乐应用中的使用寿命和可靠性。

HDI PCB 的制造挑战和解决方案

虽然 HDI PCB 具有许多优点，但它们的制造工艺比标准板更复杂。以下是常见的挑战以及如何解决这些挑战：

• 微孔可靠性：钻孔或填充不良的微孔会导致开路。与经验丰富的制造商合作，他们使用激光钻孔和镀铜技术来确保质量稳定。

• 层对齐：多层 HDI 板中的未对准可能会导致信号问题。在层压过程中使用先进的配准技术和更严格的公差（例如，±2 密耳）。

• 成本管理：通过优化层数和使用来平衡设计复杂性与成本。避免过度指定对性能不重要的功能。

与熟练的制造合作伙伴合作对于克服这些障碍并为信息娱乐系统提供高质量的 HDI PCB 至关重要。

未来趋势：下一代信息娱乐系统中的 HDI PCB

随着信息娱乐系统的发展，HDI PCB 将在支持新兴技术方面发挥更大的作用。值得关注的趋势包括：

• 与人工智能集成：用于语音助手和预测导航的人工智能将需要更密集的互连和更快的数据处理，从而将 HDI 设计推向新的极限。

• 5G连接：随着 5G 的推出，信息娱乐系统将需要能够处理高达 28 GHz 频率的 HDI PCB，这需要超低损耗材料和精确的阻抗匹配。

• 柔性 HDI PCB：柔性或刚柔结合 HDI 板可能会变得更加普遍，以适应弯曲或非常规的仪表板设计，从而增强美观性和功能性。

保持领先于这些趋势将确保您的 HDI PCB 设计在快速变化的汽车环境中保持竞争力。

结论：利用 HDI PCB 实现卓越的信息娱乐系统

HDI PCB 对于现代信息娱乐系统来说是不可或缺的，具有无与伦比的优势，例如紧凑的设计、增强的信号完整性以及对细间距组件 PCB 布局的支持。通过遵守 HDI PCB 设计规则、利用微孔技术并解决制造挑战，工程师可以创建可靠、高性能的电子设备，以满足当今车辆的需求。无论您是为当前车型还是未来创新进行设计，了解高密度互连优势都将为您在汽车电子领域带来竞争优势。
