PCB天线的可靠性设计与测试验证方法

来源: 时间: 2025/09/08 11:23:00 阅读: 91

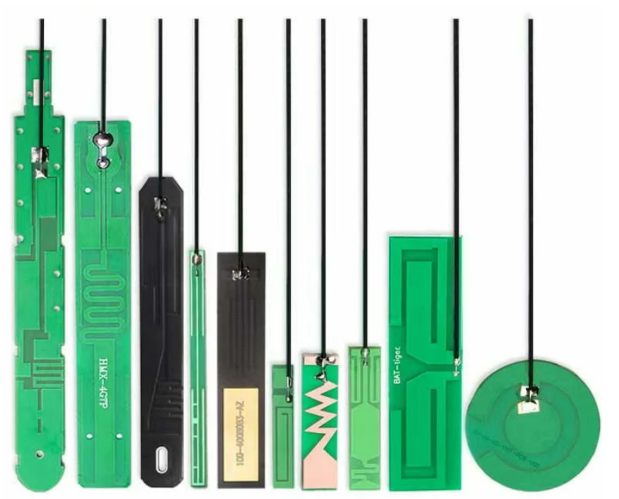

一、环境因素对 PCB 天线性能的影响及防护设计

PCB 天线的可靠性需经受温度、湿度、振动等环境因素考验,其影响机制与防护措施如下:


  1. 温度影响与防护

    • 性能漂移:温度每变化 10℃,天线谐振频率偏移约 0.1-0.3%(如 2.4GHz 天线在 85℃时偏移至 2.414-2.422GHz),导致 S11 恶化 3-5dB;

    • 材料老化:高温(>125℃)使 FR-4 基板 εr 降低 5%,铜箔附着力下降(可能导致脱落);

    • 防护设计:选用耐高温材料(如聚酰亚胺基板,耐温 260℃);在天线与基板间涂覆导热胶(导热系数>1W/m?K),降低温度梯度;设计频率补偿结构(如热敏电阻加载,高温时微调阻抗)。

  2. 湿度与腐蚀防护

    • 湿度影响:湿度>85% RH 时,FR-4 吸潮导致 εr 增加 2%,天线增益降低 0.5-1dBi;盐雾环境(如海边)会腐蚀铜箔,导致天线性能衰减 50%(3000 小时后);

    • 防护措施:涂覆三防漆(厚度 50-100μm),隔绝水汽与盐分;采用沉金工艺(金层厚度≥0.8μm),比喷锡工艺耐腐蚀性提高 3 倍;在高湿环境中选用陶瓷基板(吸水率<0.1%)。

  3. 振动与机械应力

    • 振动影响:10-2000Hz 振动会导致天线与馈线焊点疲劳(106 次循环后可能断裂),增益波动 ±1dB;

    • 应力影响:PCB 弯曲(曲率半径<50mm)使天线变形,谐振频率偏移 0.5%;

    • 加固设计:焊点周围增加补强焊盘(面积扩大 50%);采用柔性基板(如 LCP),可承受弯曲半径<10mm;天线与基板间增加加强筋(铜厚度≥1oz)。


可靠性测试:某车载天线经 - 40~85℃温度循环(1000 次)、95% RH 湿度(1000 小时)、10-2000Hz 振动(106 次)测试后,S11 变化≤1dB,增益衰减≤0.5dBi,满足 ISO 16750 标准。



二、制造公差对 PCB 天线性能的影响与容差设计

PCB 制造过程的公差(线宽、基板厚度等)会导致天线性能偏移,需通过容差设计确保一致性。


  1. 关键尺寸公差影响

    • 线宽公差:±0.02mm 线宽误差使 2.4GHz 微带天线阻抗偏移 ±5Ω(S11 从 - 20dB 恶化至 - 12dB);

    • 基板厚度公差:±10% 厚度误差导致 εr 等效变化 5%,谐振频率偏移 0.5%;

    • 介电常数公差:FR-4 的 εr 批次差异可达 ±0.4,使天线频率偏移 1-2%。

  2. 容差设计方法

    • 尺寸冗余:将关键尺寸(如贴片长度)设计为标称值的 1.05 倍,通过仿真确认 ±0.02mm 误差下仍满足指标;

    • 可调结构:在天线馈电处预留可调电容焊盘(0402 封装),可通过焊接不同容值电容(0.5-3pF)补偿频率偏移(每 pF 电容可微调频率约 0.5%);

    • 统计设计:基于蒙特卡洛仿真(1000 次迭代),确保 95% 概率下天线性能在合格范围内(如 S11≤-15dB)。

  3. 工艺控制
    与 PCB 厂合作制定严格工艺规范:

    • 线宽控制:采用高精度蚀刻(±0.01mm),比常规工艺(±0.03mm)良率提升 30%;

    • 基板选型:要求供应商提供每批次 εr 测试报告(偏差≤±0.2);

    • 首件测试:每批次制作 5 个首件,测试合格后方可量产。


数据对比:某批量生产的 1575MHz GPS 天线,采用容差设计前良率 75%(S11≤-15dB),优化后良率提升至 95%,制造成本降低 15%。


三、PCB 天线的测试标准与方法

准确测试是验证天线性能的关键,需遵循国际标准并选择合适方法:


  1. 关键参数测试

    • 回波损耗(S11):用矢量网络分析仪(VNA)测试,校准至天线端口(消除馈线损耗),要求 S11≤-15dB(工作频段内);

    • 增益与方向图:在微波暗室测试,采用远场法(距离≥2D2/λ,D 为天线最大尺寸),测量 E 面和 H 面方向图,记录增益、半功率波束宽度;

    • 效率:通过对比法(与标准增益天线比较)或辐射热计法测量,要求效率≥50%(消费电子)、≥70%(通信设备);

    • 极化与轴比:用圆极化标准天线测试,圆极化天线要求轴比 AR≤3dB(工作频段)。

  2. 环境可靠性测试

    • 温度循环:-40~85℃,1000 次循环,每次循环 1 小时(30 分钟升温,30 分钟降温),测试前后性能变化;

    • 湿度测试:40℃,95% RH,1000 小时,检查腐蚀与性能衰减;

    • 振动测试:10-2000Hz,加速度 10g,三个轴各 10 小时,测试机械完整性。

  3. OTA(Over-The-Air)测试
    针对整机天线性能,在微波暗室中进行 OTA 测试:

    • 总辐射功率(TRP):评估发射性能,需≥20dBm(4G 手机);

    • 总全向灵敏度(TIS):评估接收性能,需≤-90dBm(4G 手机);

    • 空间分集增益:多天线系统中,分集增益需≥5dB(自由空间)。


标准依据:测试需符合 3GPP TS 34.114(移动终端)、IEEE 1528(天线测试方法)等国际标准,确保数据可比性。


四、故障诊断与性能退化分析

PCB 天线在生命周期中可能出现性能退化或故障,需准确诊断原因并采取对策:


  1. 常见故障与原因

    • 回波损耗恶化:可能是馈线焊点脱落、天线变形(如贴片断裂)或匹配元件失效;

    • 增益下降:铜箔腐蚀(电阻增大)、基板老化(εr 变化)或表面污染(如油污覆盖);

    • 方向图畸变:金属物体靠近天线(如手机外壳变形)或接地平面损坏。

  2. 诊断方法

    • 目视检查:用显微镜观察焊点、铜箔是否完好,有无腐蚀或断裂;

    • 分段测试:将天线与馈线、匹配网络分离测试,定位故障点(如馈线损耗突然增大可能是断裂);

    • 扫频分析:通过 VNA 扫频,对比故障天线与正常天线的 S11 曲线,频率偏移可能是尺寸变化,峰值下降可能是辐射效率降低。

  3. 退化模型与寿命预测
    通过加速老化试验(如高温高湿)建立性能退化模型:

    • 增益退化模型:G (t) = G0 - k×√t(k 为退化系数,与环境相关);

    • 寿命预测:基于模型计算性能降至阈值(如增益下降 3dB)的时间,为维护提供依据(如户外天线建议 5 年更换)。


五、PCB 天线的可靠性提升与长期性能保障

通过设计优化、工艺改进与维护策略,可显著提升 PCB 天线的长期可靠性:


  1. 设计层面提升

    • 冗余设计:关键路径(如馈线)采用双备份,主馈线故障时自动切换至备用馈线;

    • 自修复能力:集成可重构天线结构(如 RF MEMS 开关),性能退化时自动调整(如切换匹配网络);

    • 环境适应设计:在极端环境(如太空)中,采用镀金天线 + 陶瓷基板,耐受 - 200~120℃温度与宇宙辐射。

  2. 工艺与材料改进

    • 先进镀层:采用化学镀镍金(ENIG),比传统喷锡工艺耐腐蚀性提高 5 倍;

    • 基板增强:在 FR-4 中添加玻璃纤维(含量≥50%),降低吸湿性(吸水率从 0.2% 降至 0.05%);

    • 精密制造:激光蚀刻(精度 ±0.005mm)比化学蚀刻减少尺寸误差,性能一致性提升 40%。

  3. 维护与监测策略

    • 定期检测:基站天线每季度用 VNA 抽查 S11,每年在暗室测试增益;

    • 环境监测:在天线附近安装温湿度传感器,超过阈值(如湿度>90%)时报警;

    • 预防性维护:沿海地区天线每年清洁一次,去除盐雾沉积;户外天线每 2 年更换一次三防漆。


长期验证:某卫星通信 PCB 天线采用 “ENIG 镀层 + 陶瓷基板 + 冗余馈线” 设计,在太空环境中运行 5 年后,增益衰减仅 0.8dB,远低于设计阈值(3dB),证明可靠性设计有效。


通过系统性的可靠性设计、严格的测试验证与科学的维护策略,PCB 天线可在各种复杂环境中保持长期稳定工作,为通信系统提供可靠的射频链路。
