PCB焊料的技术演进:从铅焊料到无铅焊料的转型历程

来源: 时间: 2025/09/10 14:31:00 阅读: 98

PCB 焊料的技术演进始终与电子产业的发展需求、环保法规的推动密切相关。从 20 世纪中叶铅焊料的普及,到 21 世纪初无铅焊料的兴起,再到如今无铅焊料的性能优化,每一次技术转型都伴随着材料、工艺与设备的全面革新。梳理这一转型历程,不仅能理解焊料技术的发展逻辑,更能为未来技术方向提供参考。



一、铅焊料的黄金时代(1950s-1990s)

20 世纪 50 年代,随着晶体管与集成电路的出现,PCB 开始取代传统的点对点布线,焊料作为连接核心组件的需求日益增长。Sn-Pb 合金因以下优势迅速成为主流:

  1. 熔点适宜:Sn63Pb37 的共晶熔点 183℃,既能满足焊接需求,又不会对早期耐热性较差的基板(如酚醛树脂基板)造成热损伤;

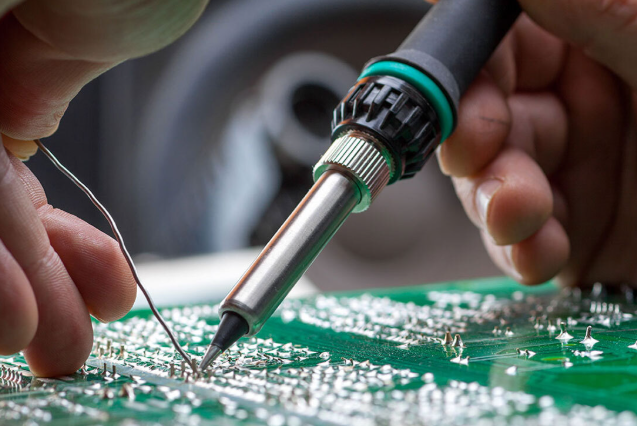

  1. 工艺简单:铅焊料的流动性好,润湿性能优异,手工焊接或波峰焊接均可实现,且焊接缺陷率低(不足 1%);

  1. 成本低廉:锡与铅的储量丰富,提炼成本低,Sn63Pb37 焊料的价格仅为同期其他合金焊料的 1/3。

这一时期,铅焊料的技术迭代集中在纯度提升与助焊剂优化。例如,1970 年代,行业通过改进冶炼工艺,将铅焊料中的杂质含量(如 Fe、Cu)从 0.1% 降至 0.01%,显著提升了焊点的导电性与可靠性;1980 年代,免清洗助焊剂的出现,避免了传统松香助焊剂残留导致的腐蚀问题,推动了表面贴装技术(SMT)的普及。在应用领域,铅焊料几乎垄断了消费电子、工业控制、航空航天等所有 PCB 组装场景,成为电子产业的 “标准焊料”。



二、无铅焊料的兴起与技术突破(2000s-2010s)

21 世纪初,环保意识的觉醒与法规约束推动焊料技术向无铅化转型。2003 年,欧盟发布 RoHS 指令,明确限制电子设备中铅的使用(豁免场景除外),这一指令成为无铅焊料普及的关键催化剂。但无铅焊料的研发面临三大核心挑战:熔点过高、可靠性不足、工艺适配难。

(一)无铅焊料成分的筛选与优化

早期无铅焊料的研发聚焦于 Sn 基合金,通过添加 Ag、Cu、Bi、Zn 等元素调节性能。经过大量实验验证,Sn-Ag-Cu(SAC)系列因综合性能最优成为主流:

  • Ag 的作用:提升焊料的抗拉强度与耐高温性,但含量过高会导致熔点上升(如 Ag 含量从 3% 增至 4%,熔点从 217℃升至 220℃);

  • Cu 的作用:降低焊料与 PCB 铜箔的界面反应速率,减少金属间化合物(IMC)的生成,避免焊点脆化;

  • 微量元素的添加:Ni、Sb 等元素可细化晶粒,提升焊料的延展性,例如添加 0.05% Ni 的 SAC305 焊料,断裂伸长率从 15% 提升至 22%。

除 SAC 系列外,Sn-Cu 系列(成本低)、Sn-Bi 系列(熔点低,约 138℃)也在特定场景应用。例如,Sn-Bi 焊料因低熔点特性,适合热敏元器件(如传感器)的焊接,但 Bi 的脆性导致其可靠性较差,需与其他元素复合使用。

(二)焊接工艺的适配与设备升级

无铅焊料的高熔点要求对焊接工艺与设备进行全面改造:

  1. 波峰焊设备:需将焊锡槽温度从传统的 240℃提升至 260-270℃,同时优化助焊剂喷涂系统,采用活性更强的助焊剂(如免清洗型有机酸助焊剂),改善焊料的润湿性能;

  1. 回流焊设备:采用多温区加热(通常 8-10 温区),延长高温保温时间(250℃以上保温 30-60 秒),确保无铅焊料充分熔化,同时避免局部过热;

  1. 检测设备:引入 X 射线检测(X-Ray)与超声波扫描显微镜(SAM),无铅焊料的焊点易产生空洞(因高温下助焊剂挥发更剧烈),需通过这些设备检测空洞率(通常要求≤15%)。

(三)可靠性问题的解决与标准建立

无铅焊料初期因可靠性问题(如热疲劳、界面腐蚀)受到质疑。行业通过两大措施解决这一问题:

  1. 界面反应控制:无铅焊料与铜箔的界面易生成厚且脆的 Cu?Sn?金属间化合物,通过在 PCB 焊盘表面涂覆 Ni-Au 镀层(厚度 5-10μm),可将 IMC 厚度控制在 1μm 以下,避免焊点脆化;

  1. 可靠性测试标准的建立:IPC(国际电子工业联接协会)发布 IPC/JEDEC J-STD-020 标准,明确无铅焊料的温度循环、湿热测试等可靠性要求,例如 SAC305 焊料需通过 - 40℃至 125℃、1000 次循环的测试,焊点失效概率≤5%。

三、无铅焊料的成熟与多元化发展(2020s 至今)

近年来,无铅焊料技术进入成熟阶段,同时呈现多元化发展趋势:

  1. 高温无铅焊料:针对汽车电子、航空航天等高温场景,研发出 Sn-Ag-Cu-Sb、Sn-Ag-In 等高温焊料,熔点可达 230-250℃,在 150℃长期使用条件下,焊点寿命可达 10 年以上;

  1. 低温无铅焊料:为满足柔性电子、可穿戴设备的低温焊接需求,Sn-Bi-Ag、Sn-Zn-Bi 等低温焊料(熔点 130-170℃)得到应用,例如某柔性 OLED 屏幕采用 Sn-Bi-Ag 焊料,焊接温度仅 180℃,避免柔性基板变形;


  1. 无铅焊料的绿色化升级:研发无卤素助焊剂的无铅焊料,减少焊接过程中有害气体的排放,同时推动焊料的回收利用技术,例如某 PCB 企业通过真空蒸馏法回收无铅焊料中的锡,回收率达 95% 以上。
