在快节奏的电子制造领域，确保印刷电路板 （PCB） 的最高质量至关重要。实现这一目标的最有效方法之一是通过自动光学检测 （AOI）。但 AOI 到底是什么，它如何帮助最大限度地提高 PCB 质量？

什么是 PCB 制造中的自动光学检测 （AOI）？

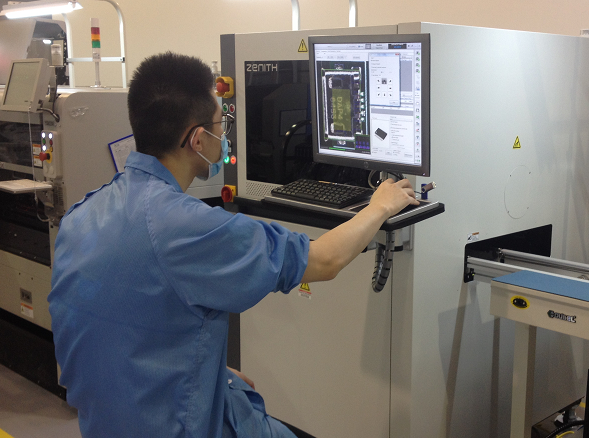

自动光学检测 （AOI） 是一种用于在制造过程中目视检查 PCB 缺陷的技术。AOI 系统使用高分辨率摄像头和先进的软件扫描 PCB 表面，以检测组件缺失、错位、焊接缺陷和其他缺陷等问题。与手动检查速度缓慢且容易出现人为错误不同，AOI 使流程自动化，确保一致性和速度。

在现代 PCB 装配线中，电路板变得越来越复杂，组件更小，公差更严格，AOI 发挥着至关重要的作用。它可以在几秒钟内检测电路板上的数千个点，通常可以达到 95% 以上的缺陷检测率，具体取决于系统和设置。这使其成为在大规模生产中保持高质量标准不可或缺的工具。

为什么PCB质量比以往任何时候都更重要

PCB 是几乎所有电子设备的支柱，从智能手机到工业机械。单个缺陷（无论是焊点不良还是组件未对准）都可能导致设备故障、代价高昂的召回，甚至安全隐患。对于汽车或医疗等可靠性不容谈判的行业来说，保持一流的 PCB 质量至关重要。

随着小型化元件（有些小至 0.4mm x 0.2mm）和高密度互连的兴起，误差范围已经缩小。传统的检测方法难以满足这些要求，经常遗漏可能导致严重问题的细微缺陷。这就是 AOI 的用武之地，它提供了可靠的解决方案来及早发现错误并确保每块电路板都符合严格的质量标准。

自动光学检测 （AOI） 对 PCB 质量的主要优势

AOI 系统为 PCB 制造带来了一系列优势。下面，我们将深入探讨有助于最大限度地提高质量和效率的最显着优势。

1. 提高准确性和缺陷检测能力

AOI 系统使用高分辨率相机和复杂的算法来精确检测缺陷。他们可以识别焊桥、焊料不足、组件错位，甚至人眼可能看不见的表面划痕等问题。研究表明，AOI对于某些类型的错误可以实现高达98%的缺陷检测率，远远超过人工检测能力。

2. 提高速度和效率

每块电路板的手动检查可能需要几分钟，特别是对于具有数百个组件的复杂设计。相比之下，AOI 系统可以在 10 秒内检查电路板，即使是复杂的布局也是如此。这种速度使制造商能够在不牺牲质量的情况下保持高吞吐量，使其成为大规模生产环境的理想选择。

3. 从长远来看节省成本

虽然 AOI 设备的初始投资可能很大，但从长远来看，节省的成本是可观的。通过在生产过程的早期检测缺陷，AOI 可以防止有缺陷的电路板到达后期阶段，或者更糟糕的是，防止最终客户到达最终客户。组装后返工有缺陷的电路板的成本可能是在生产过程中修复电路板的 10 倍，召回可能会损害公司的声誉和利润。

AOI 最大限度地降低了这些风险，降低了废品率和返工成本。例如，在焊接阶段发现未对准的组件可以避免完全组装后进行昂贵的维修。

4. 生产运行的一致性

随着时间的推移，人工检查员可能会感到疲劳，导致结果不一致，尤其是在长时间轮班期间。另一方面，AOI 系统为每块电路板提供相同水平的精度，无论是批次中的第一块还是第一千块。这种一致性确保即使在大批量生产期间也能保持较高的质量标准。

5. 用于流程改进的数据收集

现代 AOI 系统不仅可以检测缺陷，还可以收集有关错误类型、频率和位置的数据。此信息可用于识别制造过程中反复出现的问题，例如导致缺陷的特定焊机或一批存在对准问题的组件。通过解决这些根本原因，制造商可以不断改进其流程并防止将来出现错误。

实施自动光学检测 （AOI） 的挑战

虽然 AOI 提供了许多好处，但它也并非没有挑战。了解这些障碍对于希望有效集成该技术的制造商至关重要。让我们探讨一下主要障碍以及它们如何影响 PCB 生产。

1. 初始投资成本高

AOI 系统并不便宜。根据复杂性和功能，一台机器的成本可能从 50,000 美元到超过 200,000 美元不等。对于中小型制造商来说，这种前期成本可能是一个重大障碍。此外，还有与培训员工和维护设备相关的费用，这可能会增加财务负担。

然而，值得注意的是，投资回报通常证明成本是合理的，特别是对于大批量生产，缺陷减少直接转化为节省。

2. 设置和编程的复杂性

AOI 系统需要仔细的设置和编程才能有效运行。每个 PCB 设计都需要根据其布局和组件量身定制的特定检测程序。创建这些程序可能非常耗时，尤其是对于具有数千个检查点的复杂电路板。如果编程不正确，系统可能会遗漏缺陷或标记误报，从而降低其可靠性。

例如，校准不当的 AOI 系统可能会将闪亮的焊点误解为缺陷，从而导致不必要的返工和延误。克服这一挑战需要熟练的技术人员和定期系统更新。

3. 检测某些缺陷的局限性

虽然 AOI 擅长识别表面缺陷，但它却难以解决表面下的问题，例如内部焊点问题或隐藏的组件故障。对于这些缺陷，可能需要额外的检查方法，例如 X 射线测试。这种限制意味着 AOI 通常用作更广泛的质量控制策略的一部分，而不是独立的解决方案。

例如，焊点在光学检查下可能看起来很完美，但内部连接较弱，只有 X 射线系统才能检测到。制造商必须平衡 AOI 与其他测试方法，以确保全面的质量控制。

4. 误报和过度检测

AOI 系统有时可能过于敏感，将非问题标记为缺陷。这些误报可能会减慢生产速度，因为操作员必须手动验证每个标记的错误。在某些情况下，高达 30% 的标记缺陷可能是误报，具体取决于系统的校准和电路板设计的复杂性。这种过度检测可能会导致生产线效率低下和受挫。

为了缓解这种情况，定期校准和微调 AOI 系统至关重要，同时对操作员进行培训以快速区分真实和虚假缺陷。

5. 适应不断发展的 PCB 设计

随着 PCB 设计随着更小的组件和更复杂的布局而发展，AOI 系统必须跟上。较旧的机器可能难以检测超细间距组件（低于 0.5 毫米）或高密度电路板，需要升级或更换。保持领先于这些技术需求可能具有挑战性，特别是对于预算有限的制造商而言。

如何克服 AOI 挑战并最大限度地提高 PCB 质量

尽管面临挑战，制造商仍可以采取一些实际步骤来充分利用 AOI 系统并确保一流的 PCB 质量。以下是一些需要考虑的策略。

1. 投资于培训和支持

对操作员和技术人员进行适当的培训对于有效使用 AOI 至关重要。训练有素的员工可以准确地对系统进行编程、解释结果并最大限度地减少误报。此外，与设备提供商合作提供持续的支持和维护可确保系统随着时间的推移保持可靠。

2. AOI与其他检测方法相结合

为了解决 AOI 的局限性，请将其与补充技术集成，例如内部缺陷的 X 射线检测或性能问题的功能测试。这种多层方法确保在电路板离开生产线之前发现所有潜在问题。

3. 定期更新和校准设备

通过最新的软件和硬件升级使 AOI 系统保持最新状态，以处理新的 PCB 设计和组件尺寸。常规校准可防止过度检测并确保一致的准确性，从而减少误报引起的停机时间。

4. 从小处着手，扩大规模

对于担心成本的小型制造商，请考虑从关键生产阶段的基本 AOI 系统开始，并在预算允许的情况下扩大规模。这种渐进的方法最大限度地减少了财务压力，同时仍改善了质量控制。

AOI 在 PCB 制造中的未来

随着技术的进步，AOI 系统变得越来越智能、功能更强大。3D AOI 等创新技术正在获得关注，它可以提供深度感知以实现更准确的检测。这些系统可以测量组件高度并检测引线抬起等问题，与传统 2D AOI 相比有显着改进。

此外，人工智能 （AI） 和机器学习的集成正在增强 AOI 适应新设计和减少误报的能力。人工智能驱动的系统可以从过去的检查中学习，随着时间的推移提高其准确性，并识别旧系统可能遗漏的细微缺陷模式。

凭借这些进步，AOI 有望继续成为 PCB 质量控制的基石，帮助制造商跟上更小、更复杂电子产品的需求。

最大限度地提高 PCB 质量是任何电子制造商的首要任务，而自动光学检测为实现这一目标提供了强大的解决方案。凭借提高准确性、加快检测速度和长期节省成本等优势，AOI 正在改变 PCB 的生产方式。然而，成本高、设置复杂性和缺陷检测限制等挑战需要仔细规划和战略实施。
