AI机器视觉 PCB：高清图像传输与实时推理如何保障信号零延迟？

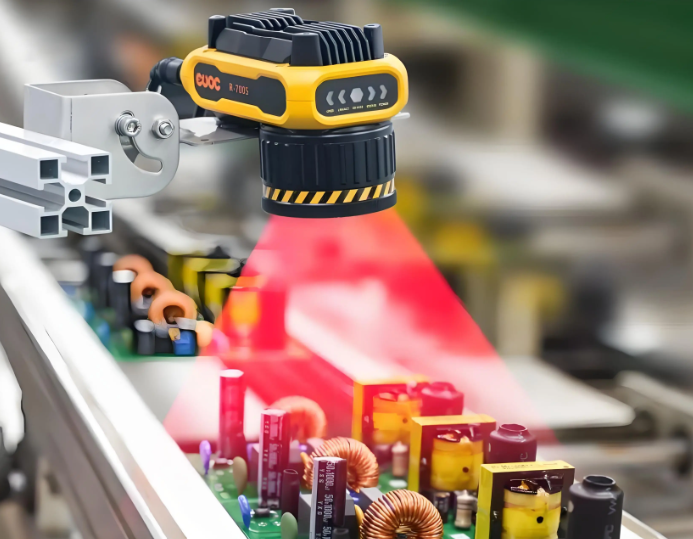

  AI 机器视觉系统是智能制造、智能安防的 “视觉核心”，需通过高清相机（2000 万像素以上）采集图像，经 PCB 传输至 AI 芯片（如华为昇腾 310）进行实时推理，检测精度需达 0.01mm，推理延迟≤100ms。这种 “高清传输 + 实时推理” 的需求，对 PCB 提出两大技术挑战：一是高清图像信号的低损耗传输（如 GigE Vision 协议传输 2000 万像素图像，速率达 3Gbps，普通 PCB 衰减超 3dB 会导致图像模糊），二是 AI 推理的高速数据交互（AI 芯片与内存的 DDR4 信号速率 2400Mbps，串扰超 25mV 会引发推理错误）。某半导体检测产线曾因机器视觉 PCB 图像传输衰减过大，导致芯片引脚缺陷漏检率从 0.5% 升至 8%；另一案例中，因 DDR4 信号串扰，AI 推理延迟从 80ms 增至 150ms，无法满足生产线实时检测需求。要突破这些瓶颈，AI 机器视觉 PCB 需从高清信号优化、推理数据交互、多接口兼容三方面设计。



  首先是高清图像信号的低损耗传输设计。GigE Vision、USB3.2 等高清图像协议对信号衰减与阻抗匹配要求严苛：3Gbps 信号在普通 FR-4 上传输 20cm，衰减率超 4dB，远超协议允许的 2dB 上限。需采用两大关键技术：一是 “高频专用基材”，选用罗杰斯 RO4350B（介电常数 3.48±0.05，tanδ≤0.004）或生益 S1141（tanδ≤0.008），3Gbps 信号传输 20cm 衰减率可控制在 1.5dB 以内，图像边缘清晰度提升 50%；二是 “差分对精准布线”，GigE Vision 信号设计为差分对（线宽 0.2mm，线距 0.15mm），阻抗严格控制在 100Ω±3%，通过 Polar SI9000 软件模拟布线路径，确保差分对长度差≤0.3mm，避免信号相位差导致的图像重影。某测试显示，采用 RO4350B 基材 + 差分对布线的 PCB，2000 万像素图像传输误码率从 10^-4 降至 10^-9，缺陷漏检率恢复至 0.5% 以下。





  其次是AI 推理的高速数据交互优化。AI 芯片与 DDR4 内存的交互速率达 2400Mbps，信号同步性与抗干扰能力直接影响推理延迟：时钟信号与数据信号的时序偏差超 50ps 会导致数据读写错误，相邻线路串扰超 25mV 会使推理延迟增加。需从三方面优化：一是 “时序同步布线”，DDR4 的地址线、数据线与时钟线采用 “蛇形布线”，长度差控制在 ±5mm 以内，确保时序偏差≤30ps；二是 “抗串扰布局”，相邻 DDR4 线路间距≥0.3mm，在每组线路之间布置 “接地隔离线”（宽度 0.2mm，厚度 1oz），串扰噪声可降至 15mV 以下；三是 “电源噪声抑制”，在 AI 芯片与 DDR4 内存供电端并联 22μF 钽电容 + 0.1μF MLCC 电容（X7R 材质，温度系数 ±15%），串联磁珠（阻抗 1kΩ@100MHz），将电源纹波控制在 15mV 以内，避免噪声影响数据交互。某机器视觉厂商测试显示，优化后 DDR4 信号的时序偏差≤25ps，推理延迟从 150ms 降至 75ms，满足实时检测需求。





  最后是多接口兼容的集成设计。AI 机器视觉系统需同时连接相机（GigE/USB3.2）、光源控制器（RS485）、工业总线（EtherCAT），不同接口信号特性差异大：GigE 为高频差分信号，RS485 为低频差分信号，EtherCAT 为高速实时信号，混合布局易引发干扰。需将 PCB 划分为 “高清图像区”（GigE/USB3.2 接口）、“推理控制区”（AI 芯片 + DDR4）、“外设接口区”（RS485/EtherCAT）三大独立区域，区域间用 “接地隔离带”（宽度≥1mm）分隔，且高清图像区远离工业总线区（间距≥5mm），避免总线噪声耦合。同时，各接口电源独立供电 ——GigE 接口用 5V/2A DC-DC，RS485 接口用 3.3V/1A LDO，减少电源噪声交叉干扰。某工业检测系统通过集成设计，多接口同时工作时，图像传输与推理均无异常，设备稳定运行率从 90% 提升至 99.5%。





  针对 AI 机器视觉 PCB 的 “低损耗传输、高速推理、多兼容” 需求，捷配推出检测级解决方案：高清信号采用罗杰斯 RO4350B / 生益 S1141 基材，3Gbps 传输 20cm 衰减≤1.5dB；DDR4 数据交互支持蛇形布线（时序偏差≤30ps）+ 接地隔离线，串扰≤15mV；多接口布局含三大区域划分 + 独立供电，兼容 GigE/RS485/EtherCAT。同时，捷配的机器视觉 PCB 通过 GigE Vision 联盟兼容性测试、EtherCAT 实时性测试（延迟≤1ms），检测精度支持 0.01mm 以内。此外，捷配支持 1-6 层机器视觉 PCB 免费打样，48 小时交付样品，批量订单可提供信号衰减与时序测试报告，助力视觉设备厂商研发高精度、低延迟的 AI 检测系统，提升工业生产与安防监控的智能化水平。
