PCB 金手指基础：定义、结构与核心材质解析

来源：捷配时间: 2025/09/28 09:39:48 阅读: 229 标签： PCB 金手指

在 PCB（印制电路板）的各类接口设计中，金手指是实现板间信号与电力传输的关键结构，广泛应用于显卡、内存条、工业控制板等设备。对于电子工程师与 PCB 设计新手而言，掌握金手指的基础概念与核心构成，是后续设计、生产与维护的重要前提。本文将从定义出发，拆解金手指的结构组成，对比不同材质的特性与适用场景，建立系统化的基础认知。?

一、PCB 金手指的定义与核心功能?

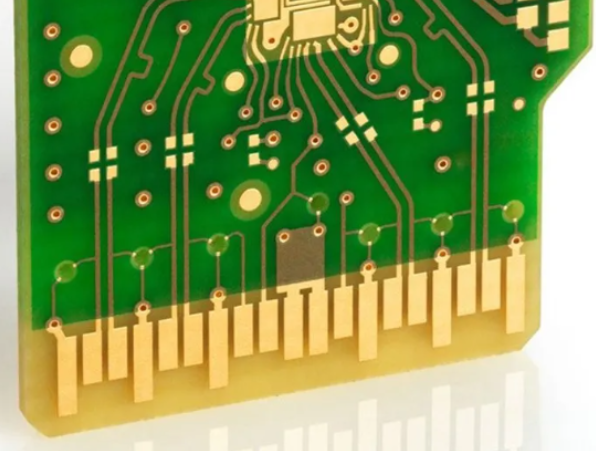

PCB 金手指，又称 “边缘连接器”，是指在 PCB 边缘设计的、表面镀有金属镀层的导电触点阵列，因镀层多为金（或类金材质）且形状类似手指而得名。其核心功能是通过物理接触实现两个 PCB 之间，或 PCB 与外部设备（如插槽、连接器）的信号与电力传输，相当于 PCB 的 “可插拔接口”。?

从应用场景来看，金手指的功能差异主要体现在传输需求上：例如内存条的金手指需同时传输高速数据信号（DDR5 内存速率可达 6400MT/s）与稳定供电（1.1V 工作电压）；工业控制板的金手指则更侧重抗干扰能力，需在复杂电磁环境中保证信号完整性；医疗设备的金手指则对生物相容性与耐腐蚀性能有严格要求。这些功能差异直接决定了金手指的结构设计与材质选择。?

二、PCB 金手指的结构组成与关键参数?

金手指的结构并非单一镀层，而是由 “基底 - 过渡层 - 表层” 构成的复合结构，各层功能不同且相互配合，确保导电性能与耐用性。?

（一）三层结构的功能分工?

基底：铜箔层?

作为金手指的导电基础，通常采用 PCB 基板上的外层铜箔（厚度多为 1oz，即 35μm），直接与 PCB 内部的信号 / 电源网络相连。铜的导电率高（20℃时电阻率为 1.72×10??Ω?m），能满足多数场景的电流传输需求，但铜易氧化，暴露在空气中会形成氧化铜（电阻率大幅上升），因此需覆盖过渡层与表层进行保护。?

过渡层：镍镀层?

位于铜箔与表层之间，厚度通常为 5-15μm，主要作用有两点：一是隔绝铜与表层金属（如金），避免两者发生扩散反应（铜原子扩散到金层会导致金层电阻率上升）；二是增强表层与铜箔的结合力，防止表层脱落。镍的硬度较高（维氏硬度约 150-200HV），还能提升金手指的耐磨性，延长插拔寿命。?

表层：功能镀层?

直接与外部连接器接触，是决定金手指性能的核心层，常见材质包括金、锡、银等，其中金镀层因优异的导电性与耐腐蚀性，应用最广泛。表层厚度需根据应用场景调整：消费电子（如 U 盘、显卡）的金手指表层厚度多为 0.1-0.5μm；工业设备（如伺服驱动器）因插拔频率高，表层厚度需达到 1-3μm；军工产品则要求更厚（3-5μm），以满足极端环境下的可靠性需求。?

（二）核心结构参数?

除镀层结构外，金手指的物理参数也直接影响使用效果，主要包括：?
