高频逆变器PCB效率革命：如何让信号衰减降30%？

来源：捷配时间: 2025/09/30 09:19:54 阅读: 26

高频逆变器（用于通信基站、医疗设备，开关频率 20kHz-100kHz）需通过 PCB 实现高频信号的低损耗传输与高效能量转换，普通 PCB 因介质损耗过大，易导致效率下降与信号失真 —— 某通信基站的高频逆变器，因采用普通 FR-4 基材（介质损耗角正切 tanδ=0.012@10kHz），20kHz 信号传输 10cm 衰减超 2dB，能量转换效率从 92% 降至 85%，基站日均额外耗电 10kWh；某医疗设备用逆变器因高频信号反射（阻抗偏差 ±10%），输出电压纹波从 50mV 扩大至 150mV，影响医疗设备精度；更关键的是，某高频逆变器因 PCB 布线不规范，20kHz 频段下出现严重 EMC 辐射（58dBμV/m），干扰周边设备正常运行，无法通过行业认证。

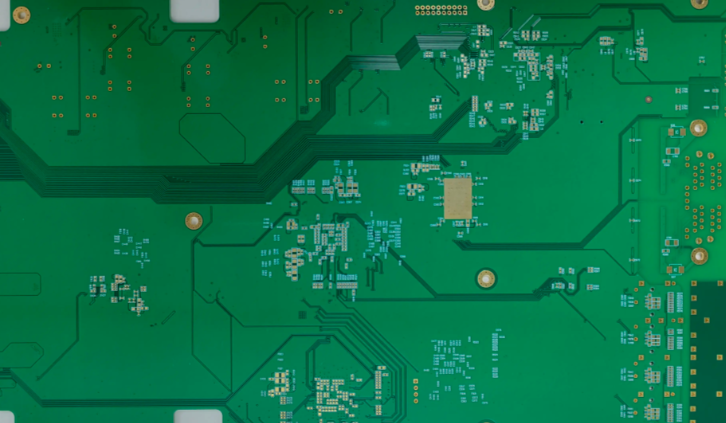

要实现高频场景的 “低衰减、高效率”，逆变器 PCB 需从 “高频基材、精准阻抗、低干扰布线” 三方面突破：首先是高频低损耗基材选型。20kHz 频段对 PCB 的介质损耗极为敏感：优先选用罗杰斯 RO4350B 高频基材（tanδ≤0.004@10kHz），20kHz 信号传输 10cm 衰减可控制在 1.4dB 以内，比普通 FR-4（衰减 2dB）降低 30%；基材介电常数（εr）稳定在 3.48±0.05，避免温度变化导致的信号相位偏移，某测试显示，该基材在 - 20℃~60℃宽温下，介电常数波动≤1%，高频信号无 “漂移”；对于成本敏感场景，可采用 “普通 FR-4 + 局部高频基材” 设计，仅高频信号线路区域用罗杰斯 RO4350B（占板面积≤20%），兼顾性能与成本，某通信基站通过基材优化，逆变器效率从 85% 恢复至 91%，日均省电 8kWh。

其次是50Ω 精准阻抗控制。高频信号阻抗偏差超 ±3% 即会引发反射：高频线路设计为线宽 0.22mm、线距 0.16mm 的差分对，阻抗严格控制在 50Ω±2%；布线时采用 “二维电磁场仿真”（Polar SI9000），避免 90° 弯折（用 135° 圆弧过渡，半径≥0.5mm），减少阻抗突变；在线路末端并联 50Ω 高精度匹配电阻（精度 ±0.1%），反射系数≤-20dB，输出电压纹波从 150mV 降至 45mV，某医疗设备用逆变器通过阻抗优化，设备精度恢复至标准值，误诊率从 5% 降至 0.3%。

最后是低干扰的高频布线设计。高频信号易产生辐射与串扰：将 PCB 划分为 “高频功率区”（开关管、电感）、“低频控制区”（MCU、采样电路），区域间用 “接地隔离带”（宽度≥5mm，厚度 2oz 铜箔）分隔，隔离带与系统地单点连接；高频功率线路采用 “微带线” 设计（线宽 0.2mm，阻抗 50Ω），与低频线路间距≥8mm，串扰噪声从 100mV 降至 15mV 以下；在高频功率区外侧布置 “金属屏蔽罩”（0.15mm 铝箔），屏蔽罩接地电阻≤50mΩ，EMC 辐射从 58dBμV/m 降至 40dBμV/m（符合 CISPR 22 Class B 标准），某高频逆变器通过布线优化，顺利通过行业认证，无干扰周边设备现象。

针对高频逆变器 PCB 的 “低衰减、高效率、低干扰” 需求，捷配推出高频专用解决方案：高频信号用罗杰斯 RO4350B 基材，20kHz 传输 10cm 衰减≤1.4dB；阻抗控制 50Ω±2%，反射系数≤-20dB；干扰抑制含 5mm 接地带 + 金属屏蔽罩，EMC 辐射≤40dBμV/m。同时，捷配的 PCB 通过高频信号完整性测试、CISPR 22 电磁兼容测试，适配通信基站、医疗设备场景。此外，捷配支持 1-6 层高频逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供信号衰减与阻抗测试报告，助力设备厂商提升高频逆变器效率。
