高压工业逆变器 PCB：绝缘与散热的防线避免停机损失

来源：捷配时间: 2025/09/30 09:17:19 阅读: 14

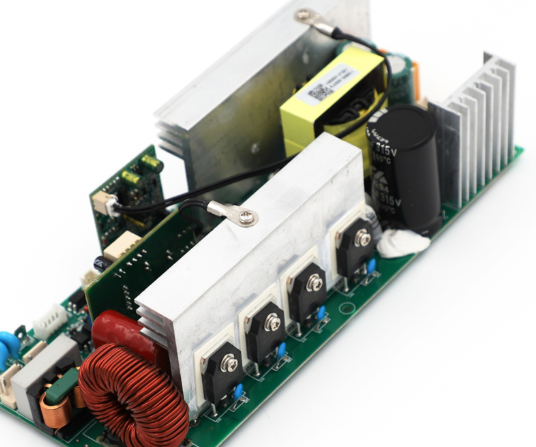

工业逆变器（用于冶金、化工、矿山等领域的高压电机驱动）需承载 690V 高压、500A 峰值电流，其 PCB 若绝缘不足或散热失效，会引发严重安全事故与经济损失 —— 某冶金厂的高压逆变器，因 PCB 爬电距离仅 4mm（未达 GB/T 13384 标准的 8mm 要求），在湿度 80% RH 时出现高压电弧，电机停机维修，单次损失超 50 万元；某化工厂的逆变器因主回路铜箔仅 1oz（35μm），500A 电流下线路温度超 130℃，绝缘层融化导致短路，更换整个逆变器模块成本超 10 万元；更关键的是，某矿山的逆变器因 IGBT 散热不足，温度超 170℃，触发紧急停机，矿井提升机停运，井下作业中断 8 小时，风险极高。

要守住工业高压场景的 “安全与效率底线”，逆变器 PCB 需从 “高压绝缘、大电流承载、高效散热” 三方面系统设计：首先是高压绝缘的合规性保障。690V 高压对 PCB 的绝缘性能提出严苛要求：选用工业级耐高压基材生益 S1141（击穿电压≥40kV/mm），避免普通 FR-4 在高压下的介损过大；严格遵循 GB/T 13384-2008 标准，不同电位线路的爬电距离≥8mm，电气间隙≥5mm，若 PCB 空间有限，通过 “绝缘槽”（深度≥2mm）延长爬电路径，阻断高压电弧；在高压区域涂覆环氧绝缘胶（厚度≥1mm，击穿电压≥20kV/mm），防止粉尘、潮气导致的绝缘下降，某冶金厂通过绝缘优化，逆变器在 80% RH 环境下无击穿现象，绝缘失效率从 15% 降至 0.3%。

其次是大电流的线路承载设计。500A 峰值电流需 PCB 具备强导电能力：主回路（直流母线、IGBT 输出端）采用 4oz（140μm）加厚铜箔，线宽≥25mm（500A 电流），电流密度控制在 8A/mm² 以内，线路温度可降至 90℃以下；将主回路设计为 3 条并联路径，每条路径承载 160-170A 电流，减少单点过热风险；线路拐角采用 135° 圆弧过渡（半径≥5mm），避免直角处电流集中导致的局部高温，某测试显示，4oz 铜箔线路在 500A 电流下，温度比 1oz 铜箔低 60℃，彻底解决线路过热问题。

最后是IGBT 的定向散热结构。工业逆变器的 IGBT 功耗可达 500W，需快速导出热量：在 IGBT 下方采用 “FR-4+1.5mm 铝基板” 复合 PCB（导热系数 2.5W/m?K，是普通 FR-4 的 7 倍），布置孔径 0.5mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至铝基板，再通过导热胶贴合至车间散热鳍片，IGBT 温度从 170℃降至 95℃；PCB 表面采用 “铜柱导热”（直径 5mm，高度 8mm），直接与 IGBT 封装底部接触，热阻从 0.6℃/W 降至 0.2℃/W；在铝基板与散热鳍片之间涂抹高导热硅脂（导热系数≥5W/m?K），进一步降低热阻，某矿山通过散热优化，逆变器无 IGBT 过热停机现象，井下作业恢复连续运行。

针对工业高压逆变器 PCB 的 “绝缘、大电流、强散热” 需求，捷配推出工业级解决方案：绝缘设计用生益 S1141 基材 + 8mm 爬电距离 + 环氧胶，击穿电压≥40kV/mm；大电流支持 4oz 铜箔 + 多路径并联，500A 电流温度≤90℃；散热含 1.5mm 铝基 PCB + 铜柱导热，IGBT 温度≤95℃。同时，捷配的 PCB 通过 GB/T 13384 绝缘测试、IEC 61000-4-5 浪涌测试，适配 690V 高压工业场景。此外，捷配支持 1-6 层工业逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供绝缘与散热测试报告，助力工业设备厂商减少停机损失。
