机器视觉在 PCB 领域的未来趋势 ——AI 融合与智能化升级

来源：捷配时间: 2025/09/30 09:29:50 阅读: 33

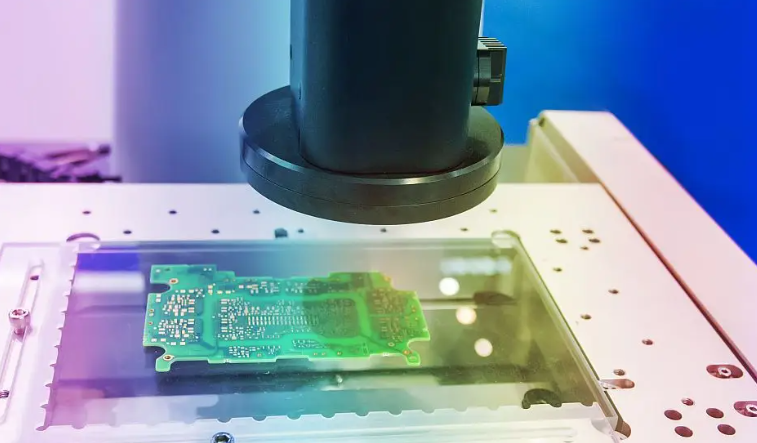

随着 PCB 制造向 “更高密度（线宽 / 线距≤10/10μm）、更灵活量产（多品种小批量）、更高可靠性（零缺陷）” 发展，机器视觉正朝着 “AI 深度融合、3D 视觉普及、多传感器协同、在线实时决策” 的方向升级，从 “被动检测工具” 转变为 “主动质量中枢”，推动 PCB 制造的智能化转型。

AI 与机器视觉的深度融合，将实现 “缺陷预测与自优化”，超越传统的 “事后检测”。未来，机器视觉不仅能识别已发生的缺陷，还能通过 “缺陷数据 + 工艺参数” 的关联分析，预测潜在缺陷风险：例如通过分析焊膏印刷厚度（机器视觉测量）与回流焊温度的历史数据，建立预测模型，当焊膏厚度偏差超 ±5μm 且温度超 245℃时，提前预警 “焊点桥连风险”，并自动反馈给 SMT 设备调整参数（如降低焊膏厚度、调整温度）。同时，AI 算法将实现 “自学习优化”—— 检测过程中自动收集误判案例，更新算法模型，误判率从 0.5% 逐步降至 0.1% 以下。例如某 PCB 大厂试点 “AI + 机器视觉” 预测系统后，焊点缺陷率从 1.2% 降至 0.3%，工艺调整响应时间从 2 小时缩短至 10 分钟。

3D 机器视觉将从高端 PCB（如 IC 载板、汽车 PCB）向中低端 PCB（如消费电子充电器 PCB）普及，成本下降是关键驱动力。当前 3D 机器视觉设备单价约 50 万元，是 2D 设备的 3 倍，而随着芯片（如 FPGA）与光学组件的国产化，预计未来 3 年 3D 设备成本将降低 40%，单价降至 30 万元以内。同时，3D 视觉的检测速度将提升 —— 通过 GPU 并行计算，检测节拍从当前的 15 秒 / 片缩短至 8 秒 / 片，适配消费电子 PCB 的量产需求。未来，3D 机器视觉将成为 PCB 焊接环节的标配，全面替代 2D 视觉检测焊点内部缺陷，实现 “表面 + 内部” 的全维度检测。

多传感器协同（机器视觉 + 红外 + 激光）将解决单一视觉的局限性，实现 PCB 的 “多物理量检测”。机器视觉擅长外观与尺寸检测，红外传感器可检测 PCB 的温度分布（如焊接后的热点，预判焊点过热风险），激光传感器可检测 PCB 的硬度与平整度（如柔性 PCB 的弹性模量）；多传感器数据融合后，可构建 PCB 的 “全属性模型”，不仅检测外观缺陷，还能评估性能可靠性。例如某服务器 PCB 厂商，用 “机器视觉 + 红外” 检测，既识别焊点桥连，又发现焊点温度异常（超 85℃），避免因过热导致的后期失效，服务器 PCB 的 MTBF（平均无故障时间）从 8 万小时提升至 12 万小时。

机器视觉将与 PCB 生产线深度联动，实现 “在线实时决策” 的闭环控制。未来，机器视觉设备将接入 MES（制造执行系统），检测数据实时上传至云端，MES 根据数据下达指令：检测到某批次 PCB 线路缺口率超 1%，立即通知蚀刻设备停机调整；检测到元件贴装偏移率升高，自动调整贴片机的定位参数。这种 “检测 - 分析 - 决策 - 执行” 的闭环，可将 PCB 制造的质量异常响应时间从 1 小时缩短至 1 分钟，大幅减少批量缺陷。例如某智能工厂的 PCB 生产线，机器视觉与 MES 联动后，批量缺陷损失从每月 50 万元降至 8 万元，生产效率提升 15%。

机器视觉在 PCB 领域的未来发展，核心是 “从检测到管控” 的升级 —— 不再局限于识别缺陷，而是融入 PCB 制造的全流程，通过技术创新实现 “提前预测、实时调整、持续优化”，最终推动 PCB 制造达到 “零缺陷” 的目标。
