5G 射频 PCB 材料选择 —— 从基材到辅料的全维度适配

来源:捷配 时间: 2025/09/30 09:39:39 阅读: 20

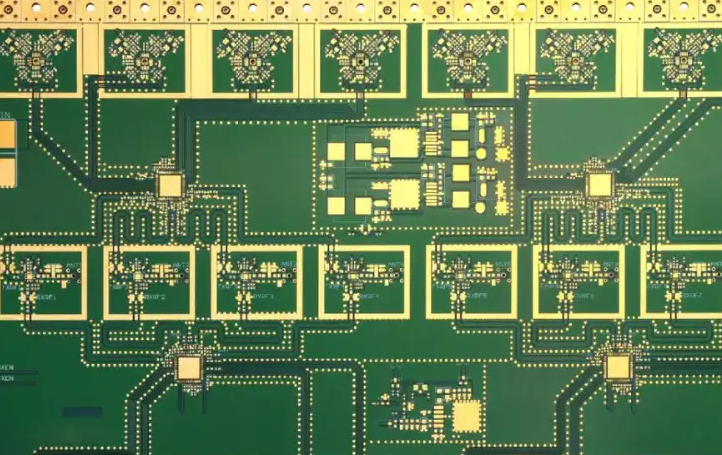

    5G 射频 PCB 的性能 “七分靠材料,三分靠工艺”,材料选择直接决定介损、阻抗匹配、可靠性等核心指标。与普通 PCB 不同,5G 射频 PCB 需从基材、铜箔、阻焊剂、镀层等全维度筛选专用材料,避免因材料不当导致信号衰减超标或设备失效。?

一、核心材料:高频基材的选择逻辑?
高频基材是 5G 射频 PCB 的 “基石”,需根据应用频段、成本预算、可靠性要求选择,主流分为三类:?
1. PTFE(聚四氟乙烯)基材:毫米波频段的 “首选”?
  • 性能优势:Dk 值极低(2.1±0.05)、Df 值极小(0.0009~0.002),耐温范围宽(-269~260℃),尺寸稳定性好(CTE=12~15ppm/℃),是毫米波频段(28GHz、39GHz)的最优选择;?
  • 适用场景:5G 毫米波基站、车联网雷达、AR/VR 设备射频 PCB;?
  • 代表型号:罗杰斯 RT/duroid 5880(Df=0.0009)、泰康利 TLY-5(Df=0.0015);?
  • 局限性:成本高(单价约 500 元 /m²,是 FR-4 的 5~8 倍),加工难度大(需专用蚀刻工艺,避免基材变形)。?
2. 陶瓷填充基材:Sub-6GHz 的 “性价比之选”?
  • 性能优势:Dk 值适中(3.0~4.0)、Df 值低(0.002~0.004),成本低于 PTFE(约 200~300 元 /m²),兼顾性能与成本;?
  • 适用场景:5G Sub-6GHz 基站(3.5GHz)、手机射频 PCB(主频段);?
  • 代表型号:罗杰斯 RO4350B(Dk=3.8±0.1,Df=0.0037)、生益 S1000(Dk=3.6±0.1,Df=0.0035);?
  • 优势案例:华为 5G 手机射频 PCB 采用生益 S1000 基材,在 3.5GHz 频段 10cm 传输距离插损仅 0.4dB,满足多天线 MIMO 需求。?
3. 改性 FR-4 基材:低频辅助频段的 “经济选择”?
  • 性能优势:通过树脂改性(如添加低损树脂)降低 Df 值(0.006~0.008),Dk 值 4.0~4.2,成本低(约 50~80 元 /m²),与普通 FR-4 加工工艺兼容;?
  • 适用场景:5G 低频辅助频段(700MHz、1.8GHz)、物联网终端(如智能表计);?
  • 代表型号:松下 Megtron 6(Df=0.006)、建滔 KB6160(Df=0.007);?
  • 注意事项:仅适用于低频段,Sub-6GHz 主频段使用时插损会增加(如 3.5GHz 频段 10cm 传输距离插损≈1.2dB,需通过线路优化补偿)。?


二、关键辅料:铜箔与阻焊剂的选择?
1. 铜箔:信号传输的 “导电通道”?
5G 射频 PCB 的铜箔需兼顾 “低阻抗” 与 “高频趋肤效应”:?
  • 类型选择:高频信号主要沿铜箔表面传输(趋肤深度:3.5GHz 时约 2.3μm),需选择 “低轮廓铜箔(LPCC)”,表面粗糙度 Ra≤0.3μm,减少信号在粗糙表面的散射损耗;?
  • 厚度选择:Sub-6GHz 频段常用 1oz(35μm)铜箔,满足电流承载与阻抗匹配;毫米波频段因线路细(15~20μm),用 0.5oz(17.5μm)铜箔,避免线路过厚导致阻抗偏差;?
  • 代表产品:JX 日矿低轮廓铜箔(Ra=0.2μm)、诺德铜箔 NP-LP(Ra=0.25μm)。?
2. 阻焊剂:保护与低损的 “双重需求”?
阻焊剂需避免高频下的额外损耗,同时保护线路:?
  • 性能要求:Df 值≤0.005(1GHz 频段),耐温≥260℃(回流焊温度),附着力≥1.5N/mm;?
  • 类型选择:紫外光固化型阻焊剂(如太阳油墨 PSR-4000 系列),固化后 Df=0.0045,适用于 Sub-6GHz 频段;毫米波频段需用专用低损阻焊剂(如杜邦 Riston 8510,Df=0.0025);?
  • 工艺注意:阻焊剂涂覆厚度需均匀(偏差≤±5μm),避免局部过厚导致 Dk 值不均,引发阻抗失配。?


三、镀层材料:接触可靠性的 “最后防线”?
5G 射频 PCB 的连接器、天线接口需镀层处理,确保低接触电阻与耐腐蚀性:?
  • 镀金层:接触电阻低(≤5mΩ),耐腐蚀性强,适用于高频连接器(如 SMA 接口),镀层厚度≥1μm(毫米波频段需 2~3μm,减少信号反射);?
  • 镀银层:导电性能优(电阻率 1.59μΩ?cm),成本低于金,但易氧化,需搭配抗氧化处理(如浸锡),适用于内部线路连接;?
  • 化学镍金(ENIG):兼顾成本与可靠性,镍层厚度 5~8μm,金层厚度 0.1~0.2μm,适用于手机射频天线接口,接触电阻≤10mΩ。?


材料选择的核心逻辑是 “频段适配 + 成本平衡”:毫米波频段优先 PTFE + 低轮廓铜箔 + 镀金,Sub-6GHz 主频段选陶瓷填充基材 + 低轮廓铜箔 + ENIG,低频辅助频段用改性 FR-4 + 普通铜箔 + 镀锡,确保性能达标且成本可控。
