汽车车载OBC电源 PCB保障高压下的充电安全指南

车载 OBC（车载充电机）是新能源汽车的 “充电核心”，需将 220V/380V 交流电转换为 400V 直流电，其 PCB 需在 - 40℃~125℃车规宽温、20-200Hz 振动（振幅 0.5mm）、400V 高压环境下，实现充电效率≥95%、充电电流 30A 稳定输出。普通 OBC 电源 PCB 常因车规适应性不足引发故障：某纯电车的 OBC 电源，因 PCB 在 - 35℃低温下基材脆化，充电模块启动失败率达 20%；某 SUV 的 OBC 因振动导致 IGBT 焊点脱落，充电中断率从 0.1% 升至 5%；更严重的是，某车型 OBC 因 PCB 高压绝缘不足（爬电距离仅 5mm），400V 高压下出现电弧，烧毁充电模块，更换成本超 2 万元。车规 OBC 电源 PCB 的 “宽温耐受、抗振动、高压安全”，是保障充电安全的关键。



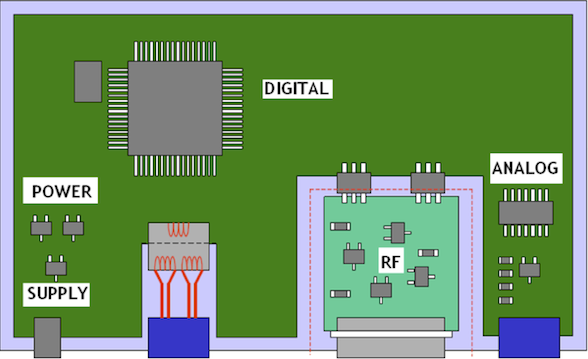

要适配车载 OBC 的严苛需求，PCB 需从 “车规宽温、抗振动结构、高压绝缘” 三方面全维度优化：首先是车规级宽温的稳定性设计。-40℃~125℃的温度波动对 PCB 性能要求极致：选用生益 S1000-2V 车规基材（AEC-Q200 认证，Tg≥170℃，耐温 - 40℃~125℃），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化与高温软化；元件选用 AEC-Q100 Grade 2 级别 ——PFC 芯片用英飞凌 ICE3PCS02（-40℃~125℃），IGBT 用英飞凌 FF450R17ME4（-40℃~150℃），确保温度波动时充电效率稳定；在 PCB 电源入口串联负温度系数（NTC）热敏电阻，-40℃时缓慢升温，避免电流冲击损坏元件，OBC 启动失败率从 20% 降至 0.5%。





其次是抗振动的结构强化体系。车辆行驶中的颠簸会导致 PCB 焊点与接口松动：核心元件（IGBT、整流桥）的焊盘设计为 “圆形焊盘”（直径≥1mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的钛合金补强板（比不锈钢轻 30%，抗弯曲强度≥350MPa），覆盖 IGBT 与高压接口区域，PCB 整体抗弯曲强度从 150MPa 提升至 300MPa；高压连接器采用 “锁扣式 + 防水胶圈” 封装（符合 ISO 16750-3 标准），焊接后用环氧树脂填充接口与 PCB 间隙，振动后接口松动率≤0.1%。某 SUV 通过结构优化，OBC 充电中断率从 5% 降至 0.2%，充电过程稳定。





最后是400V 高压的绝缘安全设计。高压电弧是 OBC 最危险的故障：严格遵循 GB/T 18487.1 电动汽车充电标准，初级与次级线路的爬电距离≥10mm，电气间隙≥8mm；在高压区域涂覆环氧绝缘胶（厚度≥1.5mm，击穿电压≥25kV/mm），防止粉尘、潮气导致的绝缘下降；PCB 主回路采用 “3oz 加厚铜箔”（105μm），线宽≥15mm（30A 电流），电流密度控制在 8A/mm² 以内，线路温度可降至 90℃以下，避免高温加速绝缘老化。某车型 OBC 通过绝缘优化，400V 高压下无电弧现象，充电模块使用寿命延长至 8 年。





针对新能源汽车车载 OBC 电源 PCB 的 “车规宽温、抗振动、高压安全” 需求，捷配推出车规 OBC 解决方案：宽温用生益 S1000-2V 基材 + AEC-Q100 元件，-40℃~125℃稳定运行；抗振动含圆形焊盘 + 钛合金补强 + 锁扣接口，200 万次振动无故障；高压绝缘含 10mm 爬电距离 + 环氧胶，400V 无电弧。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 16750-3 高温振动测试，适配纯电 / 混动车型 OBC。此外，捷配支持 1-6 层车载 OBC PCB 免费打样，48 小时交付样品，批量订单可提供车规认证与高压测试报告，助力车企保障充电安全。
