毫米级背后：PCB 背钻如何实现精准 “裁剪”

    给 PCB 做背钻，看似只是 “钻掉一段多余的过孔”，实则像给微缩版的 “电子线路城市” 做 “精准外科手术”—— 既要彻底清除残桩这个 “病灶”，又不能损伤周围的 “道路”（线路）和 “建筑”（元件）。这背后，藏着对 “毫米级精度” 的极致追求，每一个参数的细微偏差，都可能让背钻效果大打折扣，甚至导致整个 PCB 报废。



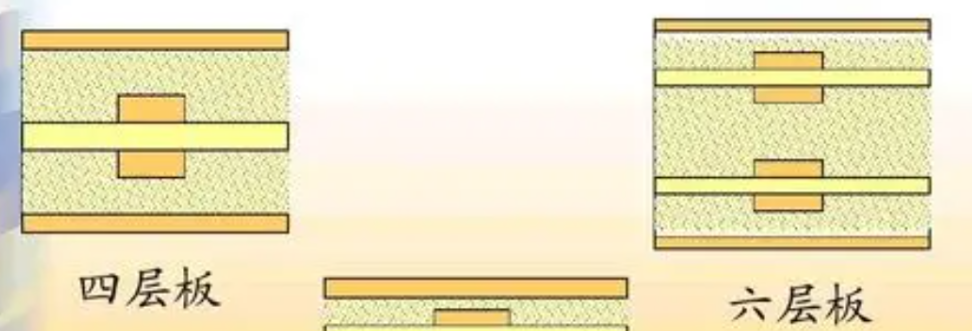

首先要攻克的是 “钻深控制” 难题。背钻的核心是 “钻掉残桩，不碰有用层”，比如一块 12 层 PCB，过孔需连接 1-8 层，残桩在 9-12 层，那么背钻的深度就必须精确停在第 8 层和第 9 层之间，误差不能超过 ±0.05mm。如果钻深不够，残桩没被完全清除，信号反射问题依旧；如果钻深过了头，就会钻穿第 8 层的线路，导致短路。为实现这种精度，背钻设备必须具备 “微米级定位能力”—— 捷配使用的日本发那科数控钻机，搭配 CCD 视觉定位系统，能实时识别 PCB 的基准点，将钻深误差控制在 ±0.03mm 以内，相当于一根头发丝直径的 1/3。





其次是 “钻头选择与磨损控制”。背钻用的钻头不是普通钻头，而是直径 0.15-0.6mm 的超细钨钢钻头，硬度高达 HRC65，能应对高 Tg PCB 基材（如 FR-4、罗杰斯）的磨损。但即便如此，钻头在高速旋转（30000-50000 转 / 分钟）时仍会逐渐磨损，导致孔径变大或钻深偏差。因此，生产中需要严格控制钻头寿命 —— 通常每钻 500-800 个孔就需更换新钻头，同时用 “在线孔径检测” 设备实时监测钻头状态，一旦发现孔径偏差超过 0.01mm，立即停机换刀。某工业控制 PCB 厂商曾因未及时更换磨损钻头，导致 1000 块 PCB 背钻孔径超差，设备通电后出现批量短路，损失超 10 万元。





还有 “基材稳定性” 的影响。PCB 基材在钻孔过程中会因摩擦生热（局部温度可达 200℃）而轻微变形，尤其是普通 FR-4 基材，热膨胀系数（CTE）较高，可能导致钻深偏移。为解决这个问题，背钻前需对 PCB 进行 “预热稳定处理”（50℃恒温 30 分钟），减少钻孔时的热变形；同时优先选用高 Tg 基材（Tg≥170℃），其热膨胀系数比普通基材低 30%，能更好地保持尺寸稳定。比如在服务器 PCB 背钻中，采用高 Tg 基材后，钻深偏差从 ±0.06mm 降至 ±0.03mm，残桩清除率提升至 99.8%。





最后是 “孔壁质量保护”。背钻后孔壁不能有毛刺、凹陷，否则会影响后续沉金、电镀工艺，导致信号接触不良。因此，背钻后需立即进行 “高压喷淋清洗”（压力 0.8MPa），清除孔内碎屑；对孔壁进行 “微蚀刻处理”（蚀刻深度 0.5-1μm），去除氧化层，确保孔壁光滑。某消费电子厂商的测试显示，经过这两步处理后，背钻孔的电镀合格率从 95% 提升至 99.5%。





为实现 PCB 背钻的精准 “裁剪”，捷配搭建了专业背钻生产线：配备日本发那科高精度数控钻机（定位精度 ±0.005mm）、在线孔径检测仪与 CCD 视觉系统，钻深误差可控制在 ±0.03mm 以内；选用进口超细钨钢钻头，严格执行 “500 孔换刀” 标准，确保孔径公差≤±0.01mm；同时提供基材预热稳定与孔壁后处理服务，适配高 Tg FR-4、罗杰斯等多种基材。无论是多层 PCB（1-32 层）的背钻，还是高频高速场景的精细背钻需求，捷配均能提供稳定可靠的工艺支持，并出具钻深检测报告与孔壁质量分析报告，让每一次背钻都精准可控。
