给背钻体检：如何确保PCB背钻质量不踩坑

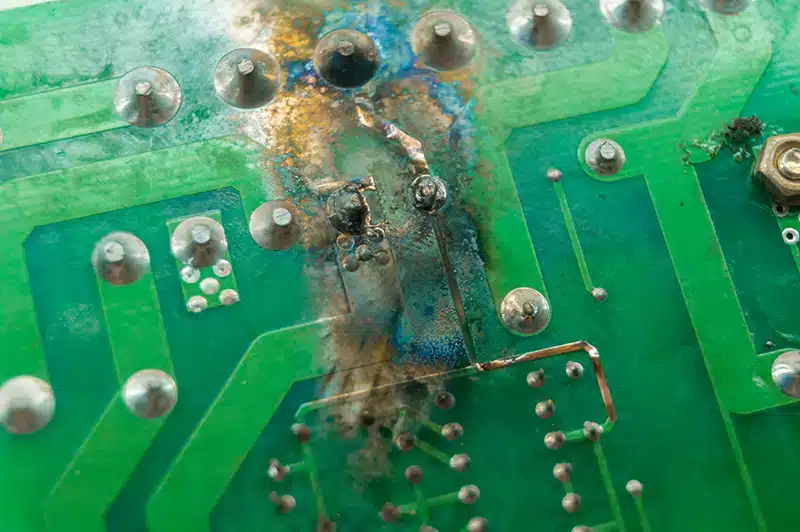

    给 PCB 做背钻后，怎么知道残桩有没有钻掉、孔壁有没有损伤？这就需要给背钻做 “体检”—— 通过专业检测手段，排查背钻后的质量问题，避免不合格的 PCB 流入下游设备，导致信号故障或安全隐患。就像汽车出厂前要做安全检测，PCB 背钻后的 “体检” 也必不可少，而且每一项检测都有严格的标准和方法。



最核心的检测项目是 “残桩长度检测”，常用的方法是 “X 光检测”。X 光检测仪能穿透 PCB，清晰显示过孔的截面图像，像医院的 CT 一样，直接测量残桩的长度。优质背钻的残桩长度需控制在 0.1mm 以内（高频场景≤0.05mm），若超过 0.2mm，就会明显影响高速信号传输。检测时，需对每批次 PCB 抽样（抽样比例≥3%），每个样本随机选取 10 个背钻孔测量，若有 1 个残桩超标，就需加倍抽样；若仍有超标，整批 PCB 需重新背钻。某 5G 基站厂商曾因未做 X 光检测，将残桩超标的 PCB 用于基站，导致信号中断率达 8%，不得不召回更换，损失超百万元。





第二项关键检测是 “孔壁质量检测”，主要用 “截面分析” 和 “显微镜观察”。截面分析是将 PCB 样本切成薄片（厚度 0.1mm），用金相显微镜观察孔壁 —— 优质背钻孔的孔壁应光滑无毛刺，无凹陷、无裂纹，孔壁铜层厚度均匀（≥18μm）；若孔壁有毛刺（超过 0.01mm），可能导致线路短路；若铜层脱落，会影响信号接触。显微镜观察则是用 400 倍光学显微镜，检查孔口是否有油墨残留、碎屑堵塞 —— 背钻后若清洗不彻底，孔内残留的基材碎屑会导致信号反射，影响传输效率。某服务器厂商的检测显示，孔壁有毛刺的背钻孔，信号延迟比正常孔高 20%。





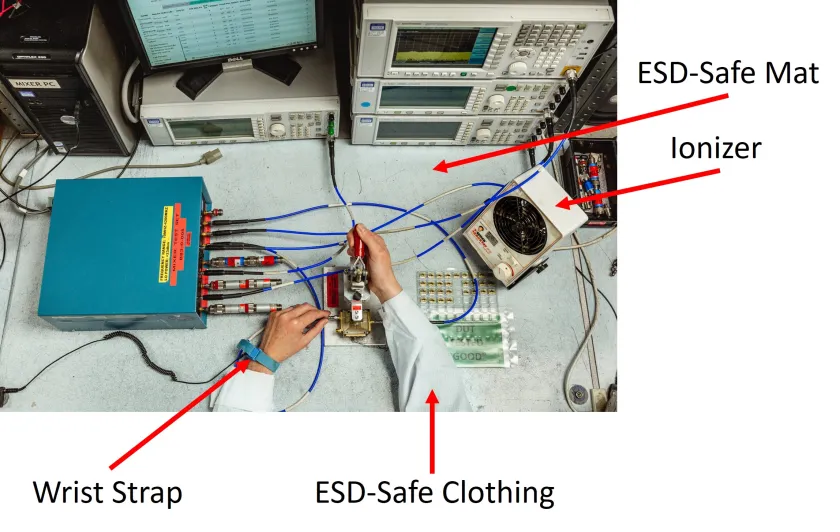

还有 “信号完整性测试”，直接验证背钻对信号的改善效果。通过网络分析仪（如安捷伦 N5247A）测量背钻前后的信号参数：比如插入损耗（信号衰减）、回波损耗（信号反射）、串扰（信号干扰）。优质背钻能让回波损耗≤-20dB（反射信号≤1%），插入损耗在 10GHz 频率下≤0.5dB/cm。若测试发现回波损耗超标，可能是残桩未清除干净或孔壁不光滑；若串扰超标，可能是过孔间距过小，背钻时相互干扰。某工业控制设备厂商通过信号测试，发现某批次 PCB 的回波损耗仅 - 15dB，追溯后发现是钻头磨损导致残桩超标，及时返工避免了设备故障。





最后是 “可靠性测试”，验证背钻后的 PCB 在长期使用中的稳定性。常用的测试包括 “热循环测试”（-40℃~125℃循环 1000 次）、“湿热测试”（85℃/85% RH 放置 1000 小时），测试后检查背钻孔是否出现分层、孔壁铜层是否脱落。优质背钻的 PCB，经过可靠性测试后，背钻孔的电气性能变化≤5%，无明显物理损伤。某汽车电子厂商要求背钻 PCB 通过 1000 次热循环测试，确保在汽车发动机舱的高温环境下长期稳定运行。





为保障 PCB 背钻质量，捷配建立了全流程 “体检” 体系：配置 X 光检测仪（日本岛津）、400 倍金相显微镜、网络分析仪等专业设备，对每批次 PCB 执行 “残桩检测 - 孔壁检测 - 信号测试 - 可靠性测试” 四重质检；残桩长度检测抽样比例≥5%，孔壁质量 100% 显微镜观察，关键客户订单还可提供全检服务；同时出具详细的质检报告，包含残桩长度数据、孔壁图像、信号测试曲线等，让客户清晰了解背钻质量。通过严格质检，捷配背钻 PCB 的合格率稳定在 99.8% 以上，为下游设备的稳定运行提供可靠保障。
