PCB 焊盘内过孔常见问题与解决方法：从虚焊到信号异常的精准排查
来源：捷配
时间: 2025/10/11 10:28:31
阅读: 2

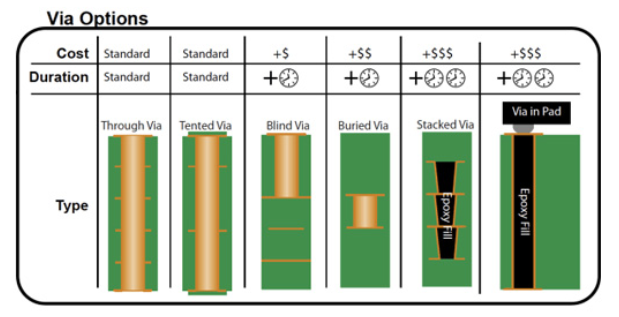

PCB 焊盘内过孔在设计与制造中易出现 “虚焊、过孔空洞、导通不良、信号完整性差” 等问题，据统计，未及时解决的焊盘内过孔问题会导致 PCB 报废率超 5%，设备故障率升高 10%。与 “盲目返工” 的低效方案不同，科学的问题解决需 “定位问题现象 - 分析根因 - 针对性施策”，针对四大常见问题，建立标准化排查流程。今天，我们解析焊盘内过孔的常见问题，结合案例分析根因与解决方法，帮你快速定位并解决问题。?
一、问题 1：焊接虚焊（焊锡未充分覆盖焊盘与过孔，导通电阻＞100mΩ）?
虚焊是焊盘内过孔最常见的问题，表现为元件焊接后轻晃引脚有松动感，通电测试时导通电阻不稳定（忽大忽小），常见于贴片元件（如 0402、0603）的焊盘内过孔。?
1. 核心根因?
- 设计问题：过孔直径过大（＞焊盘 1/2），导致焊盘剩余铜箔过窄（＜0.08mm），焊锡无法同时覆盖引脚与过孔；?
- 制造问题：?
- 阻焊剂覆盖焊盘（开窗尺寸≤焊盘尺寸），焊锡无法附着在被覆盖区域；?
- 表面处理漏镀（焊盘局部无沉金 / 喷锡），铜箔氧化（氧化层厚度＞0.5μm），焊锡润湿性差；?
- 焊接工艺：?
- 焊锡量不足（贴片元件钢网开口过小，如 0402 钢网开口 0.2mm×0.15mm，焊锡量＜0.005mm³）；?
- 回流焊峰值温度过低（＜245℃，无铅焊锡），焊锡未完全熔融，无法填充过孔。?
2. 排查与解决步骤?
- 设计与制造排查：?
- 用光学显微镜（200 倍）测量过孔直径与焊盘尺寸（若 Dv＞Dp/2，需重新设计缩小 Dv，如 0402 焊盘 Dp=0.3mm，Dv 从 0.18mm 降至 0.12mm）；?
- 检查阻焊开窗（若开窗尺寸 = 焊盘尺寸 0.3mm，需扩大至 0.4mm，单边大 0.05mm）；?
- 检查表面处理（漏镀区域用酒精擦拭，氧化层用细砂纸轻轻打磨，重新镀锡）；?
- 焊接工艺调整：?
- 钢网开口优化：0402 焊盘内过孔的钢网开口尺寸 = 焊盘尺寸 + 0.05mm（如焊盘 0.3mm×0.2mm，开口 0.35mm×0.25mm），焊锡量提升至 0.008mm³；?
- 回流焊温度调整：峰值温度升至 250-255℃，保温时间 30-60 秒，确保焊锡完全熔融并填充过孔；?
- 案例：某工厂 0402 焊盘内过孔虚焊率 12%，排查发现 Dv=0.18mm（超 Dp/2=0.15mm）+ 钢网开口 0.25mm×0.18mm，调整 Dv=0.12mm + 开口 0.32mm×0.22mm 后，虚焊率降至 0.8%。?
二、问题 2：过孔空洞（过孔内无焊锡填充，存在空气间隙）?
过孔空洞表现为过孔内有明显孔洞（直径＞0.05mm），导通电阻虽正常（≤50mΩ），但长期使用中易因热循环导致接触不良，常见于高功率元件（如 LED、功率电阻）的焊盘内过孔。?
1. 核心根因?
- 制造问题：过孔钻孔后孔壁有粉尘残留（未清洁干净），焊接时粉尘阻碍焊锡填充；?
- 焊接问题：?
- 焊锡流动性差（无铅焊锡添加剂量不足，粘度＞0.015Pa?s）；?
- 回流焊升温速率过快（＞3℃/s），过孔内空气受热膨胀无法排出，形成空洞；?
- 设计问题：过孔直径过小（＜0.1mm），焊锡难以流入孔内（如 0402 焊盘 Dv=0.08mm，焊锡流动性差时无法填充）。?
2. 排查与解决步骤?
- 制造与设计排查：?
- 检查过孔清洁度（用显微镜观察孔壁，粉尘残留用超声波清洗机清洗，清洗剂为异丙醇，频率 40kHz，时间 5-10 分钟）；?
- 过孔直径调整（若 Dv=0.08mm，扩大至 0.12mm，确保焊锡能流入）；?
- 焊接工艺调整：?
- 焊锡选择：选用高流动性无铅焊锡（粘度≤0.012Pa?s，如 SAC305 焊锡添加 0.5% 流动性改进剂）；?
- 回流焊升温速率：降至 1-2℃/s，在 150-180℃预热区停留 60-90 秒，让过孔内空气充分排出；?
- 案例：某 LED 焊盘内过孔空洞率 8%，排查发现升温速率 4℃/s+Dv=0.09mm，调整速率 1.5℃/s+Dv=0.12mm 后，空洞率降至 0.5%。?
三、问题 3：导通不良（过孔电阻＞50mΩ，甚至断路）?
导通不良表现为过孔两端电阻超标，严重时完全断路（电阻无穷大），影响信号或电源传输，常见于多层 PCB 的焊盘内过孔。?
1. 核心根因?
- 制造问题：?
- 沉铜厚度不足（＜15μm）或存在漏铜区域（孔壁局部无沉铜），导致导通截面积不足；?
- 电镀层厚度不均（局部＜20μm）或存在杂质（如铁离子＞100ppm），电阻率升高；?
- 过孔钻孔时损伤内层铜箔（钻孔位置偏移，钻断内层连接铜箔）；?
- 使用问题：长期热循环（-40-125℃）导致过孔镀层开裂（镀层与基材热膨胀系数差异大）。?
2. 排查与解决步骤?
- 制造质量检测：?
- 沉铜与电镀厚度：用涡流测厚仪测量（沉铜≥15μm，电镀≥20μm），不足时重新沉铜电镀；?
- 内层铜箔：用 X-Ray 检测钻孔位置是否损伤内层铜箔（损伤时需重新设计过孔位置）；?
- 杂质检测：用光谱分析仪检测镀层杂质（铁离子＞100ppm 时，更换电镀液）；?
- 使用环境优化：?
- 高温度循环场景（如汽车电子），选用低膨胀系数材料（如高 Tg FR-4，Tg≥170℃），减少镀层开裂风险；?
- 案例：某多层 PCB 焊盘内过孔导通电阻超 80mΩ，检测发现沉铜厚度 12μm + 电镀局部 18μm，重新沉铜至 18μm + 电镀至 25μm 后，电阻降至 35mΩ。?
四、问题 4：信号完整性差（高频信号反射、衰减超标）?
信号完整性差表现为高频信号（≥1GHz）传输时反射系数＞-15dB、衰减＞0.5dB/cm，常见于射频信号层、DDR 内存信号层的焊盘内过孔。?
1. 核心根因?
- 设计问题：?
- 过孔位置偏移（＞0.05mm），导致信号路径不对称，阻抗突变（如 50Ω 阻抗偏差超 10%）；?
- 过孔直径与信号波长不匹配（如 1GHz 信号波长 300mm，过孔直径 0.2mm，接近波长的 1/1500，易产生信号反射）；?
- 制造问题：过孔孔壁粗糙（Ra＞1μm），高频信号趋肤效应导致损耗增加（趋肤深度 1GHz 时约 2.6μm，粗糙表面增加电流路径长度）。?
2. 排查与解决步骤?
- 设计优化：?
- 过孔位置：调整偏移量≤0.03mm，确保信号路径对称（阻抗偏差≤5%）；?
- 过孔直径：高频信号（≥1GHz）的过孔直径控制在 0.1-0.15mm，减少与波长的比例（如 1GHz 信号，0.15mm 直径仅为波长的 1/2000）；?
- 制造工艺调整：?
- 钻孔后孔壁打磨：用化学抛光溶液（如硫酸 + 双氧水）处理孔壁（时间 1-2 分钟），粗糙度 Ra 降至≤0.8μm；?
- 案例：某 2.4GHz 射频信号焊盘内过孔反射系数 - 14dB（超标），排查发现过孔偏移 0.06mm + 孔壁 Ra=1.2μm，调整偏移至 0.02mm + 孔壁抛光至 0.7μm 后，反射系数优化至 - 20dB。?
PCB 焊盘内过孔的问题解决需 “精准定位根因”，结合设计、制造、焊接工艺综合排查，避免单一调整某一环节导致新问题，核心是建立 “问题 - 根因” 的对应关系，确保高效解决。
