PCB 焊盘内过孔应用场景与适配策略:从消费电子到汽车电子的精准匹配
来源:捷配
时间: 2025/10/11 10:32:20
阅读: 3

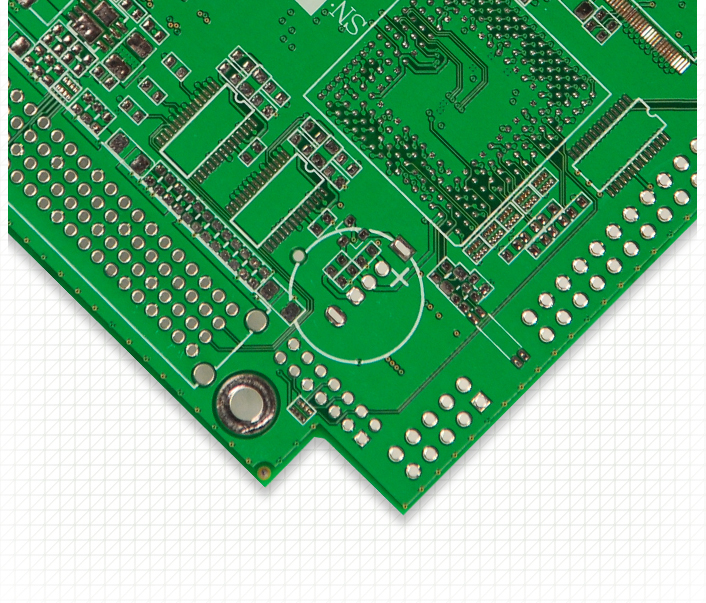

PCB 焊盘内过孔的应用需 “场景化适配”—— 消费电子追求 “空间最小化”,汽车电子强调 “可靠性最大化”,工业控制注重 “耐环境性”,不同场景对焊盘内过孔的设计、制造、工艺要求差异显著。与 “通用方案适配所有场景” 的误区不同,科学的应用需结合场景特性,调整过孔尺寸、制造工艺、表面处理,确保满足场景需求。今天,我们解析焊盘内过孔的典型应用场景与适配方案,帮你实现 “场景 - 设计 - 制造” 的精准匹配。?

一、场景 1:消费电子(手机主板、智能手表)—— 空间优先,高密度布局?
1. 场景特性?
- 核心需求:PCB 面积极小(手机主板<10cm²,智能手表<3cm²),元件密度高(>60 个 /cm²),需最大化利用空间,焊盘内过孔需 “小尺寸、高集成”;?
- 信号特性:以中高频信号为主(2.4GHz/5GHz WiFi、DDR4 内存 1600Mbps),需兼顾信号完整性;?
- 环境要求:工作温度 0-60℃,无极端振动,对可靠性要求中等(寿命 3-5 年);?
- 元件类型:以 0402、0201 超小型贴片元件为主,焊盘尺寸小(0402 焊盘 0.3mm×0.2mm)。?
2. 适配方案?
- 设计规范:?
- 过孔尺寸:0402 元件 Dv=0.1-0.12mm(≤焊盘 1/2,剩余铜箔≥0.09mm),0201 元件 Dv=0.08-0.1mm(焊盘 0.2mm×0.15mm,剩余铜箔≥0.05mm,需谨慎选择);?
- 位置偏移:≤0.03mm,避免信号路径不对称;?
- 阻焊开窗:比焊盘大 0.1mm(单边 0.05mm),确保焊锡覆盖;?
- 制造工艺:?
- 钻孔:高精度数控钻床(定位精度 ±0.005mm),钨钢钻头直径比目标小 0.01mm;?
- 沉铜与电镀:沉铜 15-20μm,电镀 20-25μm,总厚度≥40μm,确保导通;?
- 表面处理:沉金(Au 0.1-0.3μm),提升焊锡润湿性,适配回流焊;?
- 焊接工艺:?
- 钢网开口:比焊盘大 0.05mm(如 0402 焊盘 0.3mm×0.2mm,开口 0.35mm×0.25mm),确保焊锡量充足;?
- 回流焊:峰值温度 250-255℃,升温速率 1.5-2℃/s,避免过孔空洞;?
二、场景 2:汽车电子(车载雷达、电机控制器)—— 可靠性优先,耐极端环境?
1. 场景特性?
- 核心需求:需承受宽温(-40-125℃)、强振动(10-2000Hz,加速度 30g),焊盘内过孔需 “高机械强度、低失效风险”;?
- 信号特性:包含高频雷达信号(77GHz 毫米波)、高功率电源信号(12V/24V),需兼顾信号与电源可靠性;?
- 元件类型:以 0603、0805 贴片元件及小间距插件元件(引脚直径 0.2-0.3mm)为主,焊盘尺寸较大(0603 焊盘 0.4mm×0.3mm);?
- 寿命要求:≥10 年,长期可靠性要求高(失效概率≤10??/ 小时)。?
2. 适配方案?
- 设计规范:?
- 过孔尺寸:0603 元件 Dv=0.15-0.2mm(≤焊盘 1/2,剩余铜箔≥0.1mm),插件元件 Dv=0.25-0.3mm(比引脚大 0.05mm);?
- 铜箔连接:焊盘周围设计散热铜箔(面积≥焊盘 2 倍),通过过孔传导热量;?
- 间距:相邻焊盘内过孔间距≥0.3mm,避免振动导致短路;?
- 制造工艺:?
- 沉铜与电镀:沉铜 20-25μm,电镀 25-30μm,总厚度≥50μm,提升载流与强度;?
- 表面处理:镀锡(Sn 10-15μm)或沉镍金(Ni 5-10μm+Au 0.5μm),增强耐腐蚀性;?
- 检测:100% 过孔导通测试(电阻≤30mΩ)、温度循环测试(-40-125℃ 1000 次,电阻变化≤10%);?
- 焊接工艺:?
- 插件元件:波峰焊(锡温 255-260℃,传输速度 1.0-1.2m/min),确保过孔填充率≥90%;?
- 贴片元件:回流焊(峰值温度 255-260℃,保温时间 60 秒),适配高温环境;?
三、场景 3:工业控制(变频器、PLC)—— 耐重载,高功率适配?
1. 场景特性?
- 核心需求:需承受高功率(10-100W)、高电流(1-10A),焊盘内过孔需 “大尺寸、高载流”;?
- 环境要求:工作温度 - 20-85℃,潮湿(85% RH),对耐腐蚀性要求高;?
- 元件类型:以 1206、1812 大功率贴片元件(功率 1-5W)及插件功率元件(如二极管、继电器)为主,焊盘尺寸大(1206 焊盘 0.6mm×0.4mm);?
- 可靠性要求:寿命≥8 年,故障率≤0.1%/ 年。?
2. 适配方案?
- 设计规范:?
- 过孔尺寸:1206 元件 Dv=0.2-0.3mm(≤焊盘 1/2,剩余铜箔≥0.15mm),功率插件元件 Dv=0.3-0.4mm(比引脚大 0.1mm);?
- 载流设计:过孔总截面积≥0.01mm²(Dv=0.3mm,截面积 0.07mm²),载流≥3A(25℃);?
- 散热设计:过孔与内层散热层直接连接,通过过孔将热量传导至散热层;?
- 制造工艺:?
- 沉铜与电镀:沉铜 25μm,电镀 30μm,总厚度≥55μm,提升载流;?
- 表面处理:热风整平(喷锡,Sn 20-30μm),耐腐蚀性强,适配波峰焊;?
- 工艺:过孔塞孔处理(用阻焊剂塞孔),避免焊锡流入过孔导致焊盘不足;?
- 焊接工艺:?
- 波峰焊:锡温 250-255℃,传输速度 0.9-1.1m/min,确保焊锡覆盖功率元件引脚;?
3. 案例?
某变频器 1206 功率电阻焊盘内过孔,Dv=0.25mm,喷锡 25μm,塞孔处理,载流 3A 时温度 75℃,满足高功率需求。?
四、场景 4:医疗设备(监护仪、超声设备)—— 高精度,低污染?
1. 场景特性?
- 核心需求:需高精度信号传输(如心电信号、超声信号),焊盘内过孔需 “低噪声、高稳定”;?
- 环境要求:清洁环境(Class 10000 级),耐消毒(酒精、消毒液),对表面处理无毒性要求;?
- 元件类型:以 0402、0603 精密贴片元件(如传感器、精密电阻)为主,焊盘尺寸小;?
- 标准要求:符合 FDA、CE 认证,焊接残留≤5μg/cm²。?
2. 适配方案?
- 设计规范:?
- 过孔尺寸:0402 元件 Dv=0.1-0.12mm,偏移≤0.02mm,确保信号路径对称;?
- 阻焊:选用低 VOC 阻焊剂(VOC≤50g/L),减少污染;?
- 制造工艺:?
- 表面处理:沉金(Au 0.1-0.3μm),无铅无汞,符合医疗标准;?
- 清洁:焊接后超声波清洗(异丙醇 + 纯水),残留≤3μg/cm²;?
- 焊接工艺:?
- 回流焊:无铅焊锡(SAC305),焊接残留低,适配医疗清洁要求;?
PCB 焊盘内过孔的应用需 “场景特性优先”,消费电子重空间,汽车电子重可靠,工业控制重功率,医疗设备重精密,结合场景调整设计与工艺,才能确保焊盘内过孔发挥最大价值。
