PCB 组装检测基础认知：定义、目的与核心分类
来源：捷配
时间: 2025/10/14 09:32:15
阅读: 91
PCB 组装检测是指在 PCB 完成元件焊接（如 SMT 贴装、插件焊接）后，通过专业工具与方法验证 “焊接质量、元件正确性、功能完整性” 的全流程工作。据行业统计，未经过检测的 PCB 组装产品，售后故障发生率可达 15%-20%，而完善的检测能将故障率降至 1% 以下。与 “PCB 裸板检测”（仅测线路导通）不同，组装检测更聚焦 “元件与焊接的协同可靠性”，需建立清晰的认知框架，才能确保检测工作精准落地。?
一、PCB 组装检测的核心定义与目的?
PCB 组装检测的核心是 “验证组装后产品是否符合设计要求与使用标准”，具体包含三层目的：?
- 拦截缺陷，保障质量：通过检测发现焊接虚焊、元件错装、短路等问题，避免缺陷产品流入下游环节（如整机组装），减少返工成本。例如某批次 1000 块 PCB 因未检测出虚焊，导致整机组装后需拆解返工，额外损失 5 万元；?
- 降低售后风险：通过可靠性检测（如高低温、振动测试），提前暴露潜在故障（如焊点疲劳），避免产品交付后因环境变化失效。数据显示，经过可靠性检测的 PCB，售后故障率可降低 80%；?
- 合规认证：满足行业标准与客户要求（如汽车电子 AEC-Q100、医疗 IEC 60601），检测报告是产品合规的核心依据。例如出口欧洲的 PCB 需通过 CE 认证相关检测，否则无法上市。?
二、PCB 组装检测与裸板检测的核心差异?
很多人易混淆 “PCB 裸板检测” 与 “组装检测”，两者在检测对象、方法、标准上差异显著，具体对比如下：?
?
三、PCB 组装检测的核心分类：按阶段与方法划分?
1. 按组装阶段分类：覆盖全流程?
- 来料检测（IQC）：组装前对元件、焊膏的检测，虽不直接属于 “组装后检测”，但影响后续组装质量，需纳入整体体系：?
- 元件检测：验证元件型号（如电阻值、电容容值）、封装（如 0402/0603）、方向（如二极管极性），工具用万用表、元件计数器；?
- 焊膏检测：验证焊膏合金成分（如 SAC305）、粘度（25℃时 200-300Pa?s）、保质期，工具用粘度计、成分分析仪；?
- 过程检测（IPQC）：组装过程中的阶段性检测，及时发现问题避免批量缺陷：?
- 焊膏印刷检测：检测焊膏厚度（偏差 ±10%）、面积（覆盖率≥90%）、有无偏移，工具用 3D SPI（焊膏检测机）；?
- 元件贴装检测：检测元件偏移（≤0.1mm）、缺件、错件，工具用 2D AOI（自动光学检测仪）；?
- 回流焊后检测：检测焊点外观（有无桥连、虚焊）、元件立碑，工具用 3D AOI；?
- 成品检测（FQC）：组装完成后的最终检测，判定产品是否合格：?
- 外观全检：用 AOI 或放大镜（20 倍）检查整体外观；?
- 电气检测：用 ICT（在线测试）测导通性，用功能测试治具测功能；?
- 可靠性抽样：每批次抽 1%-5% 做高低温、振动测试。?
2. 按检测方法分类：精准匹配需求?
- 视觉检测：通过图像对比判断缺陷，适合外观类问题（如元件偏移、焊点桥连）：?
- 工具：2D AOI（测平面缺陷）、3D AOI（测立体缺陷，如焊点高度）、X 射线检测仪（测隐藏焊点，如 BGA）；?
- 优势：速度快（AOI 达 2 块 / 分钟）、非接触（无损伤）；?

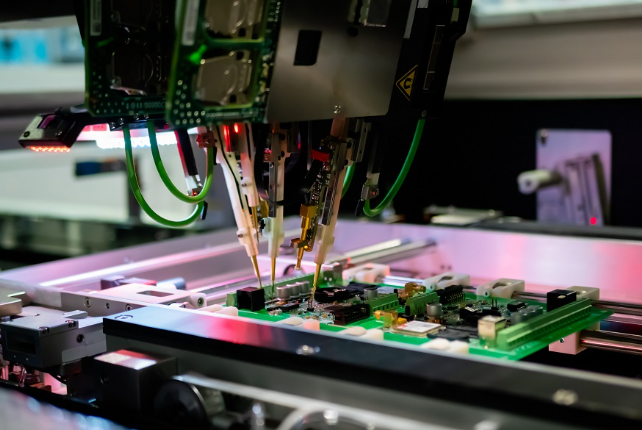

- 电气检测：通过通电测试验证电气性能，适合导通、功能类问题：?
- 工具：ICT（测导通电阻、短路）、FCT（功能测试，测芯片、传感器功能）、JTAG（边界扫描，测高引脚密度芯片）；?
- 优势：直接验证使用性能，缺陷检出率高；?
- 可靠性检测：模拟使用环境验证长期稳定性，适合潜在故障排查：?
- 工具：高低温试验箱、振动测试台、湿热试验箱；?
- 优势：提前暴露环境适应性问题，降低售后风险。?
理解基础认知是 PCB 组装检测的前提 —— 例如某新手团队混淆 “AOI 与 X 射线检测”，用 AOI 检测 BGA 隐藏焊点，导致虚焊未检出；若提前明确 X 射线检测的 “隐藏焊点适配性”，即可避免此类问题。可见，建立清晰的检测认知框架，是后续精准检测的关键。
