BGA 组装质量检测：从 X 射线到可靠性测试的全流程把控
来源：捷配
时间: 2025/10/14 09:23:06
阅读: 116
BGA 组装的焊点隐藏在封装底部，传统 AOI 无法检测内部缺陷（如虚焊、空洞），需通过 “外观检测→X 射线检测→电气测试→可靠性测试” 的全流程检测，才能确保焊点质量与长期可靠性。据统计，完善的检测流程可使 BGA 组装的不良品率降低 80% 以上，避免缺陷产品流入市场导致售后故障。本文解析 BGA 组装各阶段的检测方法、判断标准及实操要点，帮你建立全流程质量把控体系。?
一、外观检测：快速筛选明显缺陷（组装后第一步）?
外观检测是 BGA 组装后的初步筛选，通过目视或 AOI 检测封装外观与边缘焊点，排除明显缺陷，核心要点：?
- 检测工具：?
- 目视：放大镜（20-50 倍），适合小批量；?

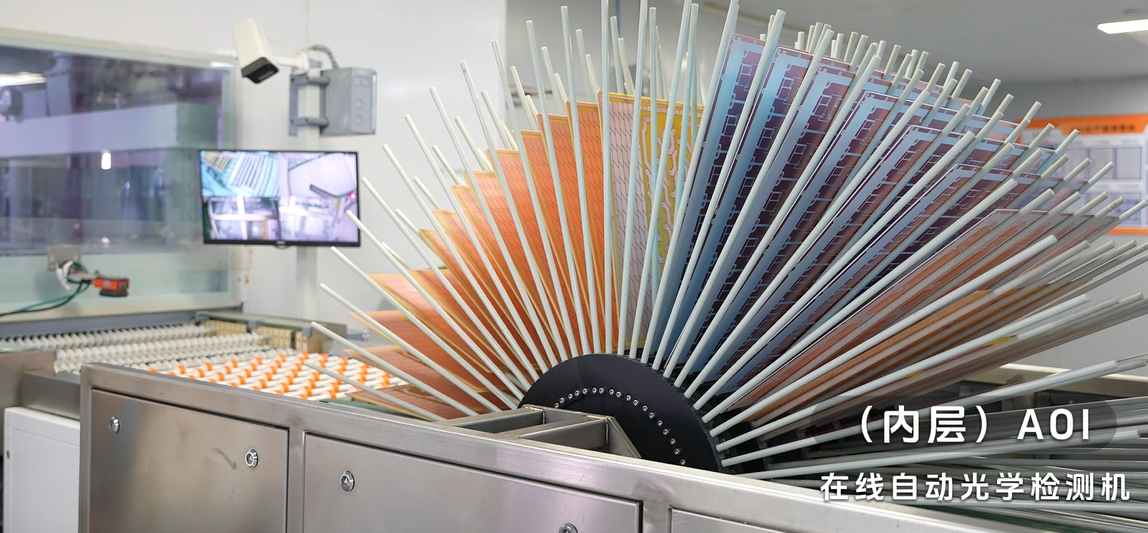

- AOI（自动光学检测）：分辨率≥20μm，检测速度 1-2 块 / 分钟，适合大批量；?
- 检测项目与标准：?
- 封装外观：BGA 封装无开裂、变形、掉件，表面无明显划痕（深度＜0.1mm）；?
- 边缘焊点：边缘焊球无明显偏移（偏移≤10% 球距，如 0.5mm 球距≤0.05mm）、无桥连（相邻焊球无接触）、无缺球（边缘焊球缺失率≤0）；?
- 焊膏溢出：焊膏未溢出封装边缘（溢出量≤0.1mm），避免污染周边元件；?
- 缺陷处理：?
- 明显缺陷（如封装开裂、边缘桥连）直接报废，无需进入后续检测；?
- 轻微偏移（如偏移 0.04mm，0.5mm 球距）可进入 X 射线检测，判断内部焊点是否正常；?
- 案例：某 AOI 检测时发现 BGA 边缘有 3 个焊球桥连，直接筛选出，避免后续 X 射线检测浪费时间，提升检测效率 30%。?
二、X 射线检测：揭示内部焊点缺陷（核心检测环节）?
X 射线检测是 BGA 组装的 “眼睛”，能穿透封装，观察内部焊点的熔合状态、空洞、虚焊，是判断焊点质量的核心手段，核心要点：?
- 检测原理：?
- X 射线穿透不同密度的材料时衰减不同，焊点（高密度金属）呈暗色，空隙（低密度）呈亮色，通过图像对比判断缺陷；?
- 设备要求：?
- 分辨率：≥0.01mm，能检测 0.05mm 的微小空洞；?
- 放大倍数：≥50 倍，清晰显示 0.3mm 焊球的内部结构；?
- 图像处理：支持 2D/3D 成像，3D 成像可测量焊点高度、体积，更精准判断缺陷；?
- 检测项目与标准（IPC-A-610 标准）：?
- 焊点熔合：焊点呈均匀暗色，无明显 “空心”（虚焊），焊球与焊盘完全熔合（熔合面积≥90%）；?
- 空洞：单个空洞面积≤20% 焊点面积，总空洞面积≤30%（如 0.4mm 焊球，单个空洞≤0.025mm²）；?
- 桥连：内部相邻焊球无接触（间距≥0.05mm），无短路风险；?
- 缺球：内部焊球缺失率≤0（不允许缺球）；?
- 缺陷判断技巧：?
- 虚焊：焊点中心呈亮色，边缘暗色（未完全熔合），熔合面积＜80%；?
- 空洞：焊点内部有明显亮色区域，面积超过标准；?
- 桥连：相邻焊点的暗色区域连在一起，无明显间隙；?
- 案例：某 X 射线检测发现 BGA 中心有 5 个焊点空洞，单个空洞面积 25%，总空洞面积 35%，判定为不合格，返工重焊后空洞率降至 10%，达标。?
三、电气测试：验证导通性与功能（实用性能检测）?
电气测试通过物理接触或非接触方式，验证 BGA 的导通性与芯片功能，确保组装后的 BGA 能正常工作，核心要点：?
- 导通测试（ICT 测试）：?
- 原理：用测试针床接触 PCB 上的测试点，测量 BGA 引脚的导通电阻，判断是否开路；?
- 标准：导通电阻≤100mΩ，无开路（电阻＞1MΩ）；?
- 适用场景：批量生产，快速筛选开路、短路缺陷；?
- 功能测试（FT 测试）：?
- 原理：给 BGA 芯片供电，输入测试信号，检测输出信号是否符合设计要求，验证芯片功能正常；?
- 测试项目：根据芯片类型制定，如 CPU 测试运算功能，射频芯片测试信号增益、频率；?
- 标准：功能测试通过率≥99.5%，关键参数偏差≤5%（如射频增益设计 10dB，实测 9.5-10.5dB）；?
- 边界扫描测试（JTAG 测试）：?
- 原理：利用芯片的 JTAG 接口（如 IEEE 1149.1 标准），无需接触所有引脚，通过扫描链检测内部电路与焊点；?
- 适用场景：高引脚密度 BGA（＞500 引脚），无法用针床测试的场景；?
- 案例：某 BGA 导通测试时，发现 3 个引脚电阻＞1MΩ（开路），X 射线检测确认是虚焊，返工后导通测试通过，功能测试正常。?
四、可靠性测试：验证长期使用稳定性（批次质量保障）?
可靠性测试模拟 BGA 在实际使用环境中的工况（高低温、振动、湿度），验证焊点的长期稳定性，避免早期失效，核心要点：?
- 测试标准：?
- 工业 / 消费电子：IPC-9701 标准；?
- 汽车电子：AEC-Q100 标准；?
- 医疗电子：IEC 60601 标准；?
- 常见测试项目与参数：?
- 热循环测试（Temperature Cycle）：?
- 条件：-40℃（低温，30min）→125℃（高温，30min），1000 次循环；?
- 标准：循环后焊点无开裂（X 射线检测），功能正常（导通电阻无变化）；?
- 湿热测试（Humidity Bias）：?
- 条件：85℃，85% RH，1000 小时，加偏压（如 5V）；?
- 标准：测试后无焊点腐蚀、无开路，绝缘电阻≥10?Ω；?
- 振动测试（Vibration）：?
- 条件：10-2000Hz，加速度 10g，2 小时 / 轴（X/Y/Z 轴）；?
- 标准：振动后焊点无脱落，功能正常；?
- 跌落测试（Drop）：?
- 条件：1.2m 高度，跌落至水泥地面，10 次；?
- 标准：跌落后无焊点开裂，功能正常；?
- 抽样原则：?
- 每批次抽样 1%-5%（最少 5 块），若发现 1 块不合格，加倍抽样；仍有不合格，整批次返工；?
- 案例：某汽车 BGA 批次抽样 5 块做热循环测试，1000 次循环后，1 块出现焊点开裂（导通电阻从 50mΩ 升至 500mΩ），加倍抽样 10 块，无不合格，判定批次合格（允许轻微偏差）。?
BGA 组装质量检测的核心是 “全流程覆盖”—— 外观检测筛选明显缺陷，X 射线检测内部焊点，电气测试验证功能，可靠性测试保障长期稳定。只有每个检测环节都严格执行标准，才能确保 BGA 组装的质量，降低售后故障风险。
