PCB 组装关键检测环节：从焊膏到功能的全流程把控
来源：捷配
时间: 2025/10/14 09:44:42
阅读: 99
PCB 组装检测的核心价值体现在 “关键环节的精准把控”—— 焊膏印刷、元件贴装、回流焊后、电气功能四大环节的检测，直接决定最终产品质量。每个环节的检测都有明确的工具、参数标准与实操要点，若忽视任一环节，都可能导致批量缺陷。本文聚焦这四大关键环节，解析检测方法与落地细节，帮你建立 “环环相扣” 的检测体系。
?
一、焊膏印刷检测：控制焊点质量的 “第一道关卡”?
焊膏印刷质量直接影响焊点可靠性（如焊膏量不足会导致虚焊，过多会导致桥连），需通过 3D SPI（Solder Paste Inspection）实现精准检测，核心要点：?
1. 检测工具与原理?
- 工具：3D SPI（如 Vitrox V510、Koh Young Zenith），分辨率≥5μm，检测速度≥1 块 / 分钟；?
- 原理：通过激光扫描焊膏表面，生成 3D 模型，计算厚度、面积、体积等参数，与预设标准对比，判定是否合格。?
2. 核心检测参数与标准（IPC-A-610）?
- 厚度：标准值 ±10%，例如设计厚度 0.12mm，合格范围 0.108-0.132mm；过薄（＜0.108mm）易虚焊，过厚（＞0.132mm）易桥连；?
- 面积覆盖率：≥90%，即焊膏覆盖 PCB 焊盘的面积占比不低于 90%；覆盖率低（＜80%）会导致焊点熔合不足；?
- 体积：标准值 ±15%，体积偏差反映焊膏量是否充足，例如设计体积 0.01mm³，合格范围 0.0085-0.0115mm³；?
- 偏移：X/Y 方向偏移≤10% 焊盘宽度，例如焊盘宽度 0.2mm，偏移≤0.02mm；偏移过大会导致焊膏偏离焊盘，焊点偏移。?
3. 实操案例与问题解决?
某 SMT 生产线印刷 0.5mm 球距 BGA 的焊膏时，3D SPI 检测发现：?
- 问题：焊膏厚度仅 0.10mm（设计 0.12mm，偏差 - 16.7%），面积覆盖率 85%；?
- 根因：钢网开孔过小（设计 0.33mm，实际 0.3mm）、印刷压力不足（10N，需 15N）；?
- 解决：将钢网开孔扩大至 0.33mm，印刷压力调至 15N，复测后厚度 0.12mm，覆盖率 92%，达标。?
二、元件贴装检测：避免错装、缺件的 “关键防线”?
元件贴装后需通过 2D/3D AOI 检测 “元件是否正确、位置是否精准”，防止错装（如电阻贴成电容）、缺件、偏移等问题，核心要点：?
1. 检测工具与适用场景?
- 2D AOI：适合检测平面缺陷（如缺件、错件、极性反），分辨率≥10μm，速度 2 块 / 分钟，成本低（约 30 万元 / 台）；?

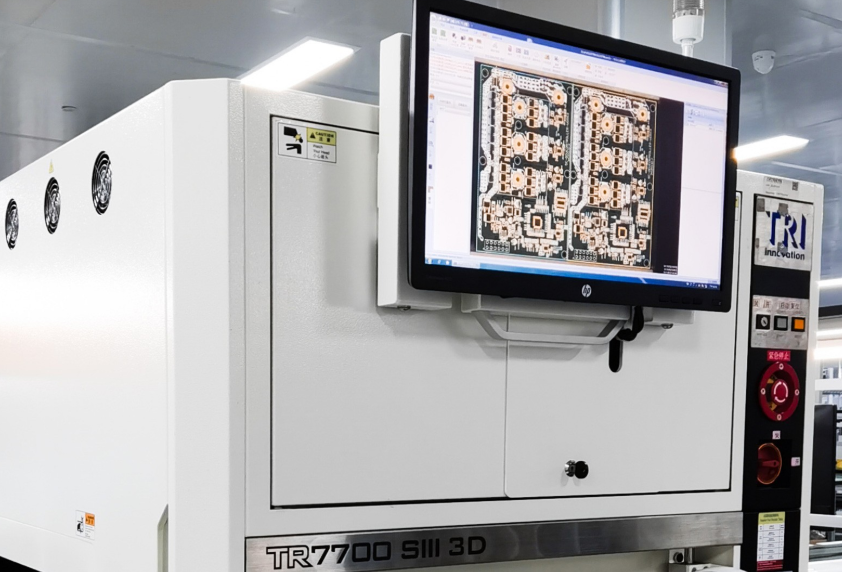

- 3D AOI：适合检测立体缺陷（如元件立碑、偏移高度），分辨率≥5μm，能识别 2D AOI 遗漏的 “立碑”（元件一端翘起），成本高（约 50 万元 / 台），适合高精度贴装（如 0402 元件）。?
2. 核心检测参数与标准?
- 元件正确性：通过图像比对（元件外形、丝印）验证型号、封装，错装率需≤0；例如 0402 电阻（丝印 “103”）贴成 0402 电容（丝印 “103”，容值 10nF），2D AOI 可通过 “元件颜色、厚度差异” 识别；?
- 偏移量：X/Y 方向偏移≤0.1mm（0402 元件）、≤0.2mm（0603 元件），θ 方向（旋转）偏移≤0.5°；偏移过大会导致焊接时元件引脚偏离焊盘；?
- 立碑率：≤0.1%，立碑（元件一端翘起）会导致焊点虚焊，3D AOI 可通过 “元件高度差” 检测（如 0402 元件立碑时，两端高度差＞0.2mm）；?
- 缺件率：≤0.05%，缺件会导致电路开路，AOI 通过 “有无元件图像” 快速识别。?
3. 实操案例?
某生产线贴装 0402 电阻时，2D AOI 检测缺件率 0.5%：?
- 根因：贴片机吸嘴磨损（直径 0.3mm，原 0.4mm），导致吸嘴无法稳定吸附元件；?
- 解决：更换吸嘴（直径 0.4mm），校准贴片机吸嘴高度，缺件率降至 0.03%。?
三、回流焊后检测：验证焊点可靠性的 “核心环节”?
回流焊后焊点已固化，需通过 3D AOI 与 X 射线检测 “焊点外观与内部质量”，核心要点：?
1. 3D AOI 检测（外观缺陷）?
- 检测内容：焊点桥连（相邻焊点短路）、焊点空洞（表面可见）、元件偏位、立碑；?
- 标准：?
- 桥连：无相邻焊点接触，0.5mm 间距元件桥连率≤0.1%；?
- 焊点高度：0.1-0.3mm（0402 元件），高度偏差 ±20%；?
- 立碑：无元件一端翘起，高度差≤0.1mm。?
2. X 射线检测（隐藏焊点，如 BGA、QFP）?
- 工具：X 射线检测仪（如 Nordson DAGE XD7600），分辨率≥1μm，适合检测 BGA 底部焊点、QFP 引脚内侧焊点；?
- 检测内容：?
- 焊点熔合：焊点呈均匀暗色，无 “空心”（虚焊），熔合面积≥90%；?
- 空洞：单个空洞面积≤20% 焊点面积，总空洞面积≤30%（如 BGA 焊球直径 0.4mm，单个空洞≤0.025mm²）；?
- 桥连：内部相邻焊点无接触，间距≥0.05mm。?
3. 案例?
某 BGA 回流焊后，X 射线检测发现空洞率 35%（超标）：?
- 根因：回流焊预热升温过快（2℃/s，需 1℃/s），焊膏溶剂挥发过快，气泡无法排出；?
- 解决：调整回流焊曲线，预热升温速率降至 1℃/s，延长预热时间至 120s，空洞率降至 15%，达标。?
四、电气功能检测：验证实用性能的 “最终判断”?
电气检测是 PCB 组装的 “最终验收”，通过通电测试验证 “导通性” 与 “功能完整性”，核心要点：?
1. ICT 检测（在线测试，导通性）?
- 工具：ICT 测试针床（如 Teradyne GR228X），通过探针接触 PCB 测试点，检测导通电阻、短路；?
- 标准：?
- 导通电阻≤100mΩ（无开路）；?
- 绝缘电阻≥10?Ω（无短路）；?
- 测试覆盖率≥95%（关键引脚 100% 覆盖）。?
2. FCT 检测（功能测试，实用性能）?
- 工具：定制功能测试治具（根据 PCB 功能设计），搭配示波器、万用表、信号发生器；?
- 检测内容：?
- 电源测试：输入电压后，检测输出电压偏差≤5%（如设计 5V 输出，实测 4.75-5.25V）；?
- 信号测试：传感器 PCB 检测信号采集精度（如温湿度传感器误差≤1%），射频 PCB 检测信号增益（偏差≤1dB）；?
- 标准：功能通过率≥99.5%，关键功能 100% 合格。?
3. 案例?
某智能传感器 PCB，FCT 检测发现温度采集误差 5%（设计≤1%）：?
- 根因：传感器元件贴装偏移（0.15mm），导致信号传输损耗；?
- 解决：重新贴装传感器，调整贴装精度至偏移≤0.05mm，误差降至 0.8%，达标。?
PCB 组装关键检测环节的核心是 “前防后控”—— 焊膏与贴装检测预防批量缺陷，回流焊后与电气检测拦截剩余问题，每个环节都需严格执行参数标准，才能确保最终产品质量。
