家用储能逆变器 PCB如何平衡成本与安全

    家用储能逆变器（如太阳能储能系统配套逆变器）需在狭小空间（通常≤300mm×200mm）、低成本（PCB 成本≤80 元）、安全防护（过载、短路保护）的条件下，实现 “光伏充电 - 电池储能 - 家用供电” 三模式切换（转换效率≥95%）。但普通 PCB 设计难以平衡这些需求：某家庭储能逆变器因 PCB 尺寸过大（350mm×220mm），无法嵌入储能柜，被迫外置安装；某产品因成本过高（采用全罗杰斯基材，PCB 成本超 120 元），超出家庭用户预算；更严重的是，某逆变器因缺乏短路保护，负载短路时 PCB 线路烧毁，引发火灾隐患。





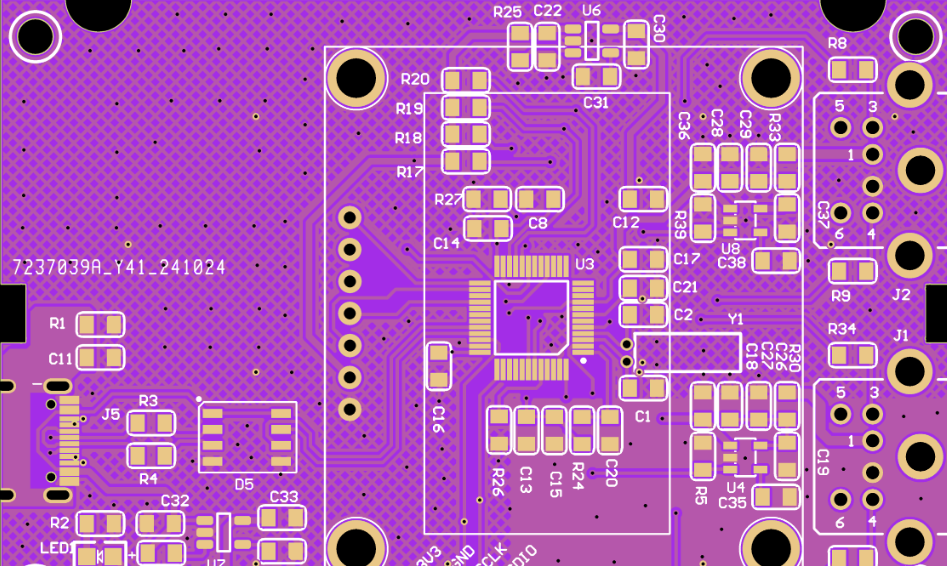

要让家用储能逆变器 PCB 兼顾 “小尺寸、低成本、高安全”，需掌握三大设计平衡术：第一是高密度布局的成本优化。小空间与低成本需从基材与工艺入手：非高频区域采用普通高 Tg FR-4（如生益 S1141，成本比罗杰斯低 60%），满足充电、储能等低频电路需求；仅高频逆变区域（20kHz）局部采用罗杰斯 RO4350B 基材（占板面积≤15%），通过 “局部覆盖” 降低成本，20kHz 信号衰减≤0.5dB/10cm，比全普通基材（衰减 1.2dB）提升 58%；采用 4 层 2 阶 HDI 工艺（盲孔 0.1mm，埋孔 0.15mm），过孔占用面积减少 60%，在 300mm×200mm 空间内可集成光伏充电模块、电池管理模块、逆变输出模块，无需额外扩展板。某储能逆变器通过优化，PCB 尺寸从 350mm×220mm 缩小至 280mm×190mm，成本从 120 元降至 75 元，符合家庭预算。





第二是全场景的安全防护设计。家庭使用需防范过载、短路等风险：在 PCB 主回路串联自恢复保险丝（15A/600V），过载时自动断开（响应时间≤100ms），故障排除后自动恢复，避免反复更换保险管；在逆变输出端并联压敏电阻（MOV-10D471K），当输出电压超 250V 时快速导通，保护家用设备；PCB 上集成电流传感器（ACS712，精度 ±3%），实时监测回路电流，短路时（电流超 30A）立即切断 IGBT 驱动信号，防止线路烧毁。某测试显示，加装防护后，逆变器在 1.5 倍过载、短路故障下无损坏，安全性能达标。





第三是高效散热的简化设计。家用逆变器无强制风扇，需依靠 PCB 自身散热：主回路（充电 / 放电回路）采用 2oz（70μm）铜箔，线宽≥10mm（10A 电流），电流密度控制在 10A/mm² 以内，线路温度可降至 90℃以下；在 IGBT 芯片下方设计 “铜箔散热网格”（网格间距 1mm，厚度 2oz），增大散热面积，芯片温度从 120℃降至 95℃；选用低热阻阻焊油墨（太阳油墨 SF-6000，热阻≤0.1℃?cm²/W），避免阻焊层阻碍热量散发。某家用逆变器通过散热优化，无风扇情况下满负荷运行，温度稳定在 92℃，无过热保护触发。





针对家用储能逆变器 PCB 的 “小尺寸、低成本、高安全” 需求，捷配推出家用级解决方案：成本控制用普通 FR-4 + 局部罗杰斯 + 4 层 HDI，PCB 成本≤80 元；尺寸优化至 280mm×190mm，适配储能柜安装；安全防护含自恢复保险丝 + 电流传感器 + 压敏电阻，过载短路无损坏。同时，捷配的 PCB 通过 GB 4943.1 安全标准、效率测试（≥95%），适配家庭太阳能储能场景。此外，捷配支持 1-4 层家用储能逆变器 PCB 免费打样，24 小时交付样品，批量订单可提供成本优化方案，助力储能厂商研发高性价比的家用能量转换设备。
