消费电子路由器 PCB 阻抗：多频段阻抗协同策略

    消费电子 Wi-Fi 6 路由器需同时承载 2.4GHz（50Ω 单端）、5GHz（50Ω 单端）、6GHz（50Ω 单端）多频段信号，若各频段阻抗偏差超 ±3%，频段间串扰噪声会增加 20mV，网速可能从 1.2Gbps 降至 600Mbps。某品牌 Wi-Fi 6 路由器曾因 PCB 多频段阻抗不一致（2.4G 阻抗 56Ω、5G 阻抗 45Ω），2.4G 与 5G 信号串扰超 30mV，卧室区域 5G 网速仅 300Mbps，用户投诉率达 18%。更常见的是，路由器长期运行（温度 50℃）会导致普通 PCB 基材 εr 漂移，5G 频段阻抗偏差扩大，出现 “网速时快时慢” 问题。



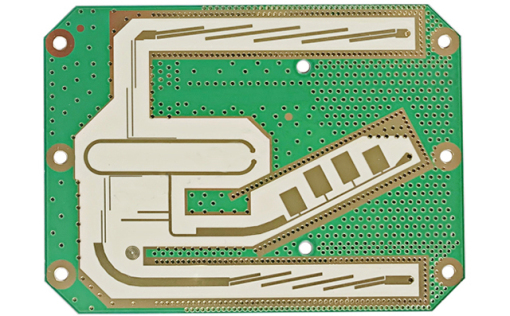

要实现多频段阻抗协同，需突破 “频段隔离、温度稳定、工艺兼容” 三大难点：第一是多频段阻抗的分区设计。将 PCB 划分为 “2.4G 区”“5G/6G 区” 两个独立区域，避免频段间干扰：2.4G 区用生益 S1141 普通 FR-4（εr=4.2±0.1，tanδ≤0.008@1GHz），50Ω 单端阻抗线宽设为 0.2mm，阻抗偏差 ±2%；5G/6G 区因频率更高（5-6GHz），需用罗杰斯 RO4350B 高频基材（εr=3.48±0.05，tanδ≤0.004@10GHz），50Ω 单端阻抗线宽设为 0.22mm，阻抗偏差 ±1.5%；两区之间用 “接地隔离槽”（宽度≥5mm，深度≥1mm）分隔，串扰噪声从 30mV 降至 8mV 以下。某路由器通过分区设计，5G 网速恢复至 1.1Gbps，投诉率降至 2%。





第二是温度稳定的阻抗控制。路由器长期运行温度达 50℃，需基材 εr 低漂移：生益 S1141 与罗杰斯 RO4350B 均需满足 50℃下 εr 波动≤±0.5%，确保阻抗漂移≤±1%；在 5G/6G 区 PCB 背面粘贴 0.1mm 厚的铝制散热片，将区域温度从 50℃降至 40℃，进一步减少 εr 漂移；采用 “阻抗补偿设计”—— 在各频段线路末端并联 50Ω 高精度匹配电阻（精度 ±0.1%），当温度导致阻抗漂移时，匹配电阻可抵消部分反射，反射系数≤-20dB。某路由器通过温度优化，50℃运行 3000 小时后，5G 频段阻抗偏差仍≤±2%，网速波动≤10%。





第三是工艺兼容的批量生产。多基材 PCB 需兼顾生产效率与成本：采用 “混合压合” 工艺，将生益 S1141 与罗杰斯 RO4350B 在同一批次压合，避免分次生产导致的定位偏差；蚀刻时针对不同基材调整参数 —— 生益 S1141 蚀刻速度设为 1.2m/min，罗杰斯 RO4350B 设为 0.8m/min，确保两类基材的线宽精度均达 ±0.02mm；成品测试需覆盖三个频段，用安捷伦 N9918A 网络分析仪测试各频段阻抗，合格率需达 98% 以上。某路由器厂商通过工艺优化，多频段 PCB 批量生产良率从 80% 提升至 97%，成本降低 15%。





针对消费电子 Wi-Fi 6 路由器 PCB 的多频段阻抗需求，捷配推出消费级阻抗解决方案：支持 “生益 S1141 + 罗杰斯 RO4350B” 混合基材设计，2.4G/5G/6G 频段阻抗偏差分别≤±2%/±1.5%/±1.5%；提供阻抗补偿与散热片适配，50℃运行阻抗漂移≤±1%；采用混合压合工艺，批量良率≥97%。同时，捷配的 PCB 通过 Wi-Fi 联盟 Wi-Fi 6 认证、FCC Part 15 电磁兼容测试，适配路由器、智能电视等消费场景。此外，捷配支持 1-4 层消费级 PCB 免费打样，24 小时交付样品，批量订单可提供多频段阻抗测试报告，助力消费电子厂商提升无线信号质量。
