高压电机领域PCB-特性、差异与核心要求
来源：捷配
时间: 2025/10/20 09:07:13
阅读: 46

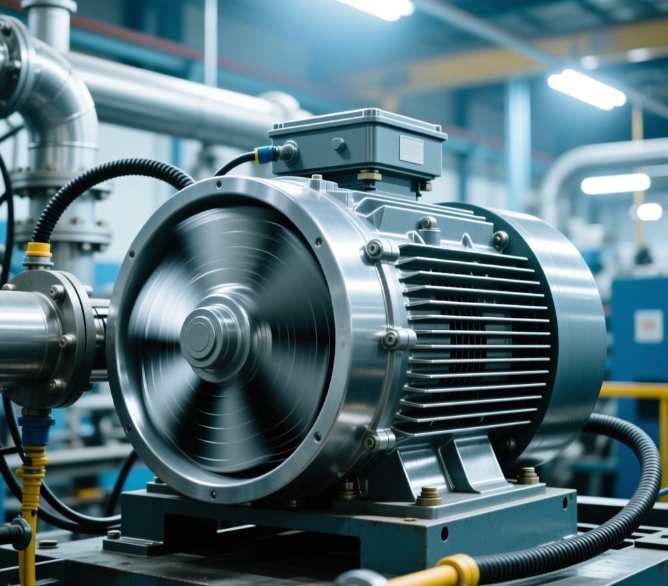

高压电机（通常指额定电压≥1kV 的电机，如工业 10kV 异步电机、新能源汽车 300V + 驱动电机）的 PCB 是电机控制、驱动与保护的 “神经中枢”，需同时应对 “高压击穿风险、强电磁干扰、宽温波动” 三大挑战。与普通消费电子 PCB 相比，它在电压耐受、绝缘性能、抗干扰能力上有严苛标准 —— 某工业电机厂商曾因误用普通 PCB，导致电机启动时 PCB 绝缘击穿，引发设备停机，损失超百万元。理解其基础特性与核心要求，是保障高压电机稳定运行的前提。?
一、高压电机 PCB 的三大核心特性?
- 高压耐受能力：需承受电机系统的高电压（如工业电机控制回路电压 380V~10kV，驱动回路电压 500V~1500V），PCB 基材、绝缘层、爬电距离需满足高压绝缘标准。例如，10kV 电机的控制 PCB，基材需能耐受 15kV AC 耐压测试（持续 1 分钟无击穿），爬电距离≥25mm（按 IEC 60664 标准）；?
- 强电磁兼容性：高压电机运行时，IGBT、变频器会产生高频干扰（10kHz~1MHz），PCB 需具备抗干扰能力，避免控制信号失真。某新能源汽车驱动电机 PCB，因未做电磁屏蔽，导致转速信号受干扰，电机出现 “抖动”，调整 PCB 屏蔽设计后故障消除；?
- 宽温与耐环境性：多应用于工业车间（-10℃~60℃）、新能源汽车机舱（-40℃~125℃）、轨道交通（-40℃~85℃）等场景，PCB 需在宽温下保持参数稳定，且耐粉尘、油污、盐雾（如沿海地区电机 PCB 需耐盐雾 500 小时）。?
二、与普通 PCB 的关键差异?
?
三、核心应用场景与 PCB 功能?
- 电机驱动回路 PCB：承载 IGBT、整流桥等功率元件，实现 “直流→交流” 的电能转换，需大电流布线（如 100A 电流对应铜箔宽度≥10mm/2oz），且靠近电机绕组，减少线路损耗；?
- 控制回路 PCB：搭载 MCU、传感器（电流、电压传感器），采集电机运行数据并输出控制信号，需与驱动回路 PCB 隔离（爬电距离≥15mm），避免高压干扰；?
- 保护回路 PCB：集成过压、过流、过热保护元件（如 TVS 管、保险丝、温度继电器），在故障时切断电路，PCB 需保证保护元件与主回路的快速响应（连线长度＜5mm）。?
某 10kV 工业高压电机的控制 PCB，因未满足爬电距离要求（仅 15mm，标准 25mm），在潮湿环境下发生爬电击穿，导致电机骤停；调整爬电距离至 30mm 后，运行 3 年无故障。可见，高压电机 PCB 的基础设计需严格匹配场景要求，不可沿用普通 PCB 标准。
