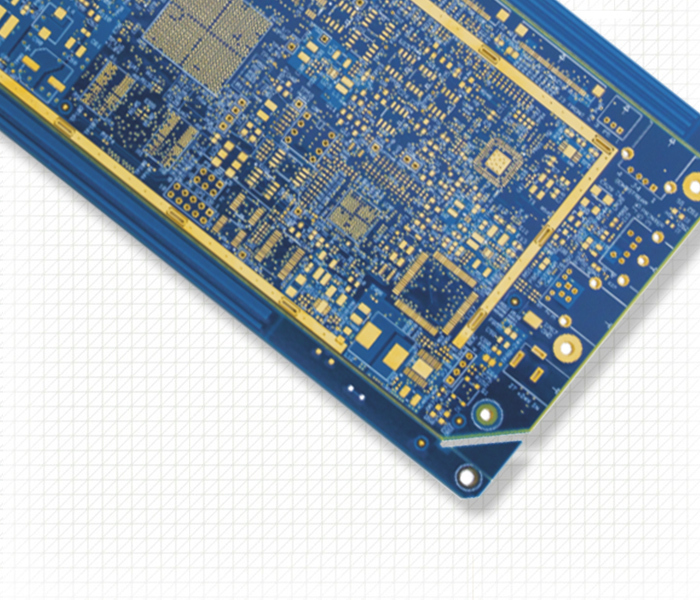

PCB 多层板叠层场景化方案-消费电子、工业、汽车、医疗的差异化设计
来源：捷配
时间: 2025/10/21 10:22:32
阅读: 91
PCB 多层板叠层没有 “万能方案”—— 不同行业（消费电子、工业控制、汽车电子、医疗设备）的设备，因 “信号类型、工作环境、可靠性要求” 不同，叠层设计需差异化调整。例如，消费电子追求 “小型化、低成本”，叠层以 4-6 层为主；汽车电子需 “抗高温、抗干扰”，叠层需增加接地层与屏蔽层。今天，我们针对四大核心场景，提供具体的叠层方案、设计原因及参数要求，帮你匹配场景需求。?
一、消费电子场景：以 “小型化、低成本” 为核心（手机、路由器、智能手环）?
消费电子的核心需求是 “缩小 PCB 面积、控制成本”，同时满足中高频信号（如 5G、WiFi6）的性能要求，叠层以 4-6 层为主，优先采用 “单电源 - 双地” 或 “双电源 - 双地” 结构。?
1. 手机主板（6 层叠层方案）?
叠层结构：顶层（信号层：射频、DDR 信号）- 内层 1（接地层）- 内层 2（电源层：3.8V 电池电源）- 内层 3（接地层）- 内层 4（电源层：1.8V、1.2V 芯片电源）- 底层（信号层：低速控制信号、接口信号）?
设计原因：?
- 手机需传输 5G 射频信号（3.5GHz/26GHz）、DDR5 信号（3200MHz），将射频与 DDR 信号放在顶层（表层），相邻层为接地层，减少传输损耗；?
- 采用 “双电源层” 分离高压电源（3.8V）与低压电源（1.8V/1.2V），避免电源噪声耦合；?
- 两层接地层形成 “三明治结构”（地 - 电源 - 地），抑制电源噪声，同时为上下信号层提供回流路径；?
关键参数：?
- 层间距：信号层与接地层间距 0.12mm（满足 50Ω 射频阻抗），电源层与接地层间距 0.18mm；?
- 基材：普通 FR-4（ε?=4.4，tanδ=0.02），成本低且满足消费电子温度要求（-20℃~70℃）；?
- 铜厚：信号层 1oz（35μm），电源层 1oz（部分区域加厚至 2oz，用于大电流回路）；?
- 翘曲度：≤0.3%（适配手机精密装配）。?
2. WiFi6 路由器（4 层叠层方案）?
叠层结构：顶层（信号层：WiFi6 射频信号、以太网信号）- 内层 1（接地层）- 内层 2（电源层：12V、5V）- 底层（信号层：低速控制信号、USB 信号）?
设计原因：?
- 路由器核心信号为 5GHz WiFi6 信号（50Ω 阻抗），顶层信号层相邻接地层，层间距 0.15mm，满足阻抗要求；?
- 4 层结构成本低于 6 层，适合消费电子批量生产；?
- 电源层集中布置 12V（供电模块）与 5V（芯片供电），通过接地层与信号层隔离，减少电源噪声；?
关键参数：?
- 层间距：顶层 - 内层 1=0.15mm，内层 1 - 内层 2=0.2mm，内层 2 - 底层 = 0.15mm（保持对称）；?
- 基材：改性 FR-4（ε?=4.2，tanδ=0.015），降低 WiFi 信号损耗；?
- 铜厚：全板 1oz，电源线路加宽至 1mm（减少铜损）。?
二、工业控制场景：以 “抗干扰、多信号” 为核心（PLC、工业服务器、传感器模块）?
工业控制设备需传输 “高频数字信号”（如以太网、PCIe）与 “敏感模拟信号”（如传感器采集信号），且工作环境存在 “强电磁干扰”（如电机、变频器干扰），叠层以 6-8 层为主，重点增加 “接地层” 与 “信号隔离层”。?
1. 工业 PLC（6 层叠层方案）?
叠层结构：顶层（信号层：数字控制信号）- 内层 1（接地层：数字地）- 内层 2（信号层：模拟采集信号）- 内层 3（接地层：模拟地）- 内层 4（电源层：24V 工业电源、5V 芯片电源）- 底层（信号层：通信信号如 RS485）?
设计原因：?
- 工业 PLC 需同时处理 “数字信号” 与 “模拟信号”，用 “数字地” 与 “模拟地” 两层独立接地层隔离，避免数字噪声干扰模拟信号（模拟信号精度要求高，噪声需 < 10mV）；?
- 模拟信号层夹在两层接地层之间（模拟地 - 模拟信号 - 数字地），形成 “屏蔽结构”，减少外部电磁干扰；?
- 24V 工业电源与 5V 芯片电源共用一层电源层，通过铜箔分区隔离，降低电源成本；?
关键参数：?
- 层间距：模拟信号层与接地层间距 0.1mm（增强屏蔽），数字信号层与接地层间距 0.15mm；?
- 基材：工业级 FR-4（耐温 130℃，满足工业环境 - 40℃~85℃）；?
- 铜厚：电源层 2oz（70μm，承载 24V 大电流），信号层 1oz；?
- EMC 要求：通过 EN 55022 工业 EMC 标准，叠层设计后辐射值≤54dBμV/m。?
2. 工业服务器主板（8 层叠层方案）?
叠层结构：顶层（信号层：PCIe 4.0 信号）- 内层 1（接地层）- 内层 2（信号层：DDR5 信号）- 内层 3（接地层）- 内层 4（电源层：12V、5V）- 内层 5（接地层）- 内层 6（信号层：SATA 信号）- 底层（信号层：管理信号）?
设计原因：?
- 服务器需传输 PCIe 4.0（16Gbps）、DDR5（3200MHz）等高带宽信号，每层信号层均相邻接地层，减少串扰；?
- 三层接地层形成 “信号 - 地 - 信号 - 地” 的隔离结构，避免不同信号层之间的干扰；?
- 电源层位于中间，向上下两侧信号层供电，缩短供电路径，减少电压压降；?
关键参数：?
- 层间距：PCIe 信号层与接地层间距 0.12mm（满足 100Ω 差分阻抗）；?
- 基材：高速 FR-4（ε?=3.8，tanδ=0.012，降低高速信号损耗）；?
- 铜厚：电源层 2oz，信号层 1oz；?
- 可靠性：MTBF（平均无故障时间）≥10 万小时。?
三、汽车电子场景：以 “抗高温、抗振动、高 EMC” 为核心（车载雷达、ECU、中控）?
汽车电子设备工作在 “-40℃~125℃宽温环境”，且受发动机振动、车载电器干扰，叠层需 “强化屏蔽、提升可靠性”，以 6-8 层为主，增加 “屏蔽层” 与 “冗余接地层”。?
1. 车载毫米波雷达（6 层叠层方案）?
叠层结构：顶层（信号层：77GHz 雷达信号）- 内层 1（接地层：射频地）- 内层 2（屏蔽层：铜箔层）- 内层 3（电源层：5V 雷达电源）- 内层 4（接地层：数字地）- 底层（信号层：数字控制信号）?
设计原因：?
- 77GHz 雷达信号对干扰极敏感，顶层信号层相邻射频接地层，层间距 0.1mm（满足 50Ω 阻抗），减少损耗；?
- 增加 “屏蔽层”（内层 2），隔离射频信号与数字信号，避免数字噪声干扰雷达；?
- 采用 “射频地” 与 “数字地” 分离，最终在 PCB 边缘单点连接，防止地环流；?
关键参数：?
- 基材：耐高温罗杰斯 4350B（ε?=3.48，tanδ=0.0037，宽温下介电常数稳定）；?
- 层间距：射频信号层与接地层 0.1mm，屏蔽层与电源层 0.15mm；?
- 铜厚：射频层 1oz，屏蔽层 2oz（增强屏蔽效果）；?
- 可靠性：通过 1000 小时高温高湿测试（85℃、85% RH），无层间分离。?
2. 汽车 ECU（发动机控制器）（8 层叠层方案）?
叠层结构：顶层（信号层：CAN 总线信号）- 内层 1（接地层）- 内层 2（信号层：传感器信号）- 内层 3（接地层）- 内层 4（电源层：12V 车载电源）- 内层 5（接地层）- 内层 6（信号层：驱动信号）- 底层（信号层：诊断信号）?
设计原因：?
- CAN 总线信号（100Ω 差分阻抗）需抗干扰，相邻接地层减少串扰；?
- 三层接地层形成 “多信号 - 多接地” 隔离，传感器信号（模拟）、驱动信号（大功率）、CAN 信号（数字）互不干扰；?
- 电源层用 2oz 铜，承载 12V 车载大电流，且与接地层相邻，抑制电源噪声；?
关键参数：?
- 基材：汽车级 FR-4（耐温 150℃，满足发动机舱高温环境）；?
- 层间距：CAN 信号层与接地层 0.15mm（满足 100Ω 阻抗）；?
- 翘曲度：≤0.4%（抗振动要求）。?
四、医疗设备场景：以 “无卤素、高可靠性、低干扰” 为核心（超声诊断仪、监护仪）?
医疗设备需 “无卤素环保”（避免有害物质危害人体）、“低干扰”（保障诊断精度），叠层以 6-8 层为主，采用 “无卤素基材” 与 “模拟 - 数字隔离设计”。?
1. 超声诊断仪探头（6 层叠层方案）?
叠层结构：顶层（信号层：10MHz 超声模拟信号）- 内层 1（接地层：模拟地）- 内层 2（电源层：3.3V 模拟电源）- 内层 3（接地层：隔离地）- 内层 4（电源层：5V 数字电源）- 底层（信号层：数字处理信号）?
设计原因：?
- 超声模拟信号（低幅值、高灵敏度）需严格隔离，顶层信号层相邻模拟地，减少噪声；?
- 用 “隔离地”（内层 3）分离模拟地与数字地，避免数字信号干扰模拟信号，保证诊断精度；?
- 采用无卤素基材，符合医疗环保标准（IEC 61249-2-21）；?
关键参数：?
- 基材：无卤素 FR-4（ε?=4.2，tanδ=0.015，无卤素含量）；?
- 层间距：模拟信号层与接地层 0.08mm（增强屏蔽）；?
- 铜厚：模拟信号层 1oz（减少信号损耗），电源层 1oz；?
- 可靠性：通过医疗设备 EMC 标准（EN 60601-1-2），辐射值≤40dBμV/m。?
场景化叠层设计需 “先明确场景需求，再匹配层数、平面层、基材与参数”，才能满足不同行业设备的性能与可靠性要求。
