汽车继电器 PCB 高温散热优化指南

二、核心技术解析：继电器 PCB 高温失效根源

1. 基材耐热与导热性不足：传统继电器 PCB 多采用普通 FR-4 基材（Tg=130℃，导热系数 0.3W/(m?K)），在 125℃高温下基材玻璃化转变，介电常数漂移超 15%，且导热能力弱，无法快速传导电流产生的焦耳热。根据 AEC-Q200 Clause 4.3 标准，汽车继电器 PCB 基材 Tg 需≥150℃，导热系数≥0.8W/(m?K)，普通 FR-4 完全无法满足。
2. 散热结构设计缺陷：继电器 PCB 常忽略 “散热过孔”“大面积铜皮” 等散热结构，线路设计仅满足载流需求（如 10A 电流对应线宽 2mm），未考虑散热冗余。捷配实验室模拟显示，无散热过孔的继电器 PCB，10A 电流下温升比带散热过孔的高 22℃，热量集中在线路局部区域（温度超 150℃）。
3. 工艺参数不合理：阻焊层过厚（＞30μm）会阻碍热量传导，铜箔表面处理（如 OSP）氧化后接触电阻增大（＞50mΩ），进一步加剧焦耳热产生。某车企数据显示，阻焊层过厚导致的继电器 PCB 温升增加占比达 18%，接触电阻增大导致的功耗增加占比达 12%。

三、实操方案：捷配汽车继电器 PCB 散热优化步骤

3.1 基材选型：平衡耐热与导热

• 操作要点：优先选用生益 S1141（Tg=180℃，导热系数 1.2W/(m?K)）或罗杰斯 RO4380（Tg=280℃，导热系数 1.5W/(m?K)），前者适用于中温场景（引擎舱外围，温度≤105℃），后者适用于高温场景（引擎舱内部，温度≤125℃）。基材需提供 AEC-Q200 认证报告，确保 125℃/1000h 热老化后，导热系数衰减≤10%。
• 数据标准：基材 Tg≥150℃，导热系数≥0.8W/(m?K)，热膨胀系数（Z 轴）≤70ppm/℃（参考 IPC-6012 Class 3 标准），每批次基材抽样 10 片进行热导率测试（采用激光闪射法）。
• 工具 / 材料：捷配基材导热性测试系统、AEC-Q200 认证基材库，可根据客户继电器工作温度，推荐最优基材方案。

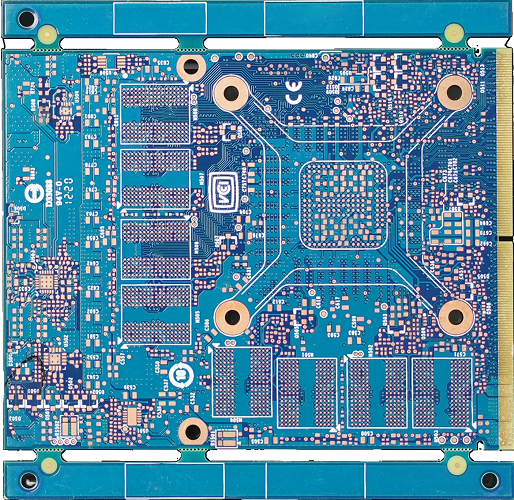

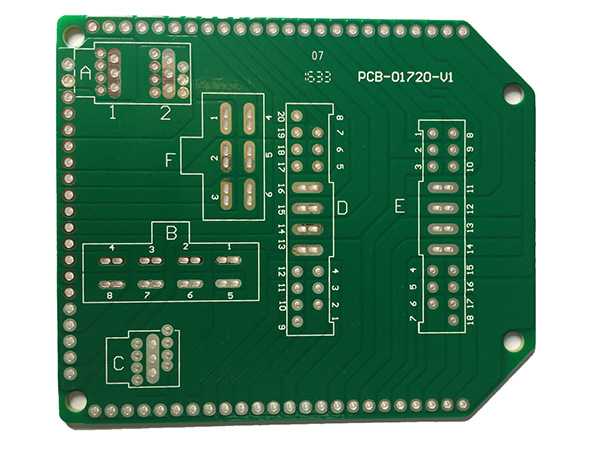

3.2 散热结构设计：构建高效散热路径

• 操作要点：① 散热过孔设计：在继电器引脚焊接区域（铜皮面积≥10mm²），均匀布置直径 0.3mm 的散热过孔，数量≥4 个（10A 电流），过孔内壁镀铜厚度≥20μm，实现 “PCB 表层→过孔→内层地平面” 的垂直散热；② 大面积铜皮：将继电器周边闲置区域设计为大面积铜皮（面积≥200mm²），铜皮与地平面连接，增大散热面积；③ 线路优化：10A 电流对应线宽从 2mm 增至 2.5mm，增加电流密度冗余，同时采用 “蛇形走线”（避免局部热量集中），线间距从 0.2mm 增至 0.3mm，减少热耦合。
• 数据标准：散热过孔热阻≤5℃/W，大面积铜皮温升比普通铜皮低 15℃，线路电流密度≤10A/mm²（参考 IPC-2221 第 6.4 条款），通过 ANSYS Icepak 仿真验证，10A 电流下 PCB 温升≤20℃。
• 工具 / 材料：捷配散热结构设计工具（内置电流 - 线宽 - 温升关联数据库）、ANSYS Icepak 热仿真软件，可提供仿真报告（含温度云图、散热路径分析）。

3.3 工艺管控：减少散热阻碍

• 操作要点：① 阻焊层控制：采用 “薄阻焊工艺”，厚度设为 15~20μm（传统为 25~30μm），继电器引脚焊接区域（Pad）裸露（不覆盖阻焊），增强热量传导；② 铜箔表面处理：选用 “化学镍金（ENIG）” 表面处理，镍层厚度 5μm、金层厚度 0.05μm，接触电阻≤10mΩ，避免 OSP 氧化导致的电阻增大；③ 回流焊优化：峰值温度 245℃±5℃，保温时间 10s，确保焊点 IMC 层厚度 0.8~1.5μm（增强导热性），避免虚焊导致的接触电阻增大。
• 数据标准：阻焊层厚度公差 ±3μm，ENIG 表面处理接触电阻合格率≥99%，回流焊后焊点热阻≤3℃/W，每批次抽样 50 片 PCB 进行温升测试（10A 电流，恒温箱 85℃环境）。
• 工具 / 材料：捷配全自动阻焊丝印机（精度 ±2μm）、接触电阻测试仪、温升测试系统（含电流源、热电偶），测试数据实时上传至客户质量报告。

四、案例验证：某车企引擎舱启动继电器 PCB 散热优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
