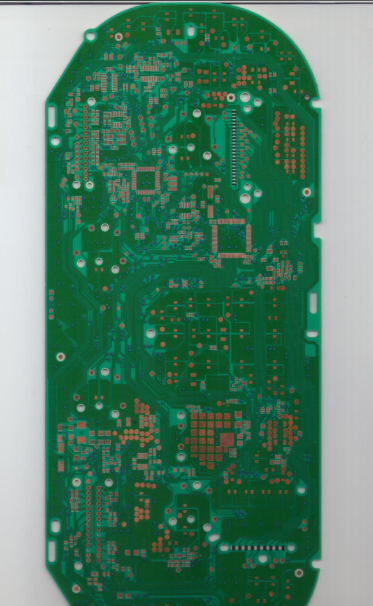

汽车仪表 PCB 低温可靠性提升指南

一、引言

二、核心技术解析：仪表 PCB 低温失效的根源

1. 基材低温脆化：传统 FR-4 基材（Tg 值≤130℃）在 - 40℃时，冲击韧性降至常温的 30%，弯折时易出现基材开裂（裂纹长度＞0.5mm），导致线路断路。根据 AEC-Q200 要求，仪表 PCB 基材在 - 40℃时冲击韧性需≥5kJ/m²，传统基材仅能达到 2kJ/m²。
2. 焊点低温失效：普通 SnAgCu 焊料（熔点 217℃）在 - 40℃时，杨氏模量增大（常温 25GPa→低温 40GPa），韧性下降，热循环（-40℃~85℃）100 次后，焊点开裂率超 15%。IMC 层（金属间化合物层）在低温下厚度易超过 2.0μm，进一步降低焊点可靠性。
3. 线路低温电阻增大：铜箔在 - 40℃时电阻率增至常温的 1.5 倍，若线路设计过细（线宽＜0.1mm），电阻变化率超 20%，导致显示驱动芯片供电不足（电压降超 0.5V），引发屏闪。

三、实操方案：捷配仪表 PCB 低温优化步骤

3.1 基材选型：提升耐低温韧性

• 操作要点：① 优先选用生益 S1000-2 基材（Tg=160℃，-40℃冲击韧性 6.5kJ/m²）或罗杰斯 RO4003C（Tg=150℃，-40℃冲击韧性 7.2kJ/m²），基材需通过 AEC-Q200 低温循环测试（-40℃~85℃，1000 次）；② 基材厚度优化：仪表 PCB 采用 1.6mm 厚度（传统 1.2mm），增强抗弯折能力，减少低温脆化风险；③ 基材预处理：批量生产前，对基材进行 “-40℃/24h 低温老化” 预处理，筛选出韧性不足的基材（冲击韧性＜5kJ/m²），避免流入产线。
• 数据标准：基材 - 40℃冲击韧性≥6kJ/m²，低温循环后无开裂，介电常数变化率≤5%，符合 AEC-Q200 Clause 6.4 要求。
• 工具 / 材料：捷配低温冲击试验机（-80℃~ 常温）、基材预处理冷库，每批次基材抽样 20 片进行低温韧性测试。

3.2 焊点优化：增强低温韧性

• 操作要点：① 焊料选型：采用 SnBiAg 焊料（千住 M705，熔点 138℃，-40℃杨氏模量 28GPa，比 SnAgCu 低 30%），提升焊点低温韧性；② 回流焊参数调整：峰值温度设为 180℃±5℃，保温时间 20s，确保 IMC 层厚度控制在 0.8~1.5μm（低温下不易开裂）；③ 焊点保护：在关键焊点（如 MCU 引脚）涂覆硅橡胶（型号 Dow Corning 734，-60℃~200℃耐温），减少低温应力对焊点的影响。
• 数据标准：焊点 - 40℃~85℃循环 1000 次后，开裂率≤1%，IMC 层厚度 0.8~1.5μm，接触电阻变化率≤8%，满足 AEC-Q200 可靠性要求。
• 工具 / 材料：捷配低温循环测试箱（-60℃~150℃）、焊点金相分析系统，每批次抽样 30 片 PCBA 进行焊点可靠性测试。

3.3 线路设计：控制低温电阻

• 操作要点：① 线宽优化：将仪表 PCB 关键线路（如电源、显示驱动线）线宽设为≥0.2mm（铜厚 1oz），-40℃时电阻变化率≤8%（传统 0.1mm 线宽变化率 22%）；② 线路布局：避免线路出现锐角（角度≥135°），减少低温弯折时的应力集中；③ 镀锡处理：对线路表面进行热风整平（镀锡厚度 5~10μm），降低低温下的电阻率（比裸铜低 15%）。
• 数据标准：线路 - 40℃电阻变化率≤10%，无开裂、断路，电流承载能力≥1A（0.2mm 线宽），符合仪表供电要求。
• 工具 / 材料：捷配低温电阻测试仪（-80℃~ 常温，精度 ±0.01Ω）、热风整平设备，每批次 PCB 进行线路低温电阻测试。
