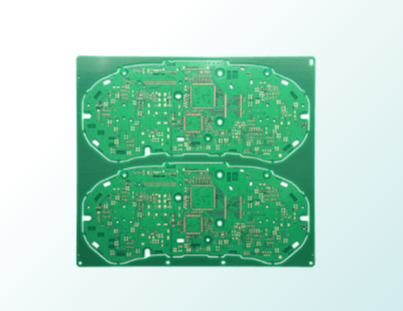

汽车仪表 PCB 显示驱动信号完整性优化

一、引言

二、核心技术解析：仪表 PCB 显示信号失效根源

1. 信号路径衰减：仪表显示驱动信号（如 LVDS，速率 1.65Gbps）传输距离常达 20cm，传统 FR-4 基材（介电损耗角正切 0.02@1GHz）会导致信号衰减超 30%，且频率越高衰减越严重。根据 AEC-Q200 要求，仪表 PCB 信号传输衰减需≤15%（传输距离 20cm），传统设计仅能满足 30% 衰减，无法达标。
2. 阻抗匹配偏差：LVDS 差分信号要求阻抗 100Ω±10%，但传统设计中，线宽公差（±0.03mm）、介质层厚度偏差（±0.02mm）会导致阻抗偏差超 15%，信号反射率＞20%，引发屏闪。捷配实验室数据显示，60% 的仪表屏闪源于阻抗不匹配。
3. 电磁干扰耦合：仪表 PCB 邻近的电机、雷达模块会产生电磁干扰（EMI），干扰强度超 50dBμV/m（AEC-Q200 要求≤30dBμV/m），耦合至显示驱动线路后，会导致信号时序偏差＞8ns，出现花屏、拖影。

三、实操方案：捷配仪表 PCB 信号优化步骤

3.1 信号路径设计：降低传输衰减

• 操作要点：① 基材选型：选用生益 S1141 基材（介电损耗角正切 0.012@1GHz，比普通 FR-4 低 40%），减少信号衰减；② 传输路径优化：将 LVDS 信号线长度控制在 18cm 以内，避免过孔数量＞2 个（每个过孔导致衰减增加 3%），采用 “直线布局”，避免绕线导致的额外损耗。
• 数据标准：信号传输衰减≤12%（20cm 距离，1.65GHz 频率），过孔数量≤2 个，路径阻抗偏差≤8%，符合 AEC-Q200 Clause 7.3 要求。
• 工具 / 材料：捷配信号衰减仿真工具（内置生益、罗杰斯基材参数库），可模拟不同路径的衰减值，生成最优布局方案。

3.2 阻抗匹配：控制差分信号特性

• 操作要点：① 线宽与间距设计：采用 Altium Designer 阻抗计算器，100Ω LVDS 差分线（生益 S1141 基材，介质层厚度 0.1mm）线宽设为 0.22mm，线距 0.3mm；② 阻抗补偿：在信号源（显示驱动芯片，如 SSD1306）与负载（显示屏）端串联 50Ω 匹配电阻，减少信号反射；③ 批量管控：每批次抽样 50 片 PCB，用 Agilent N5230A 测试仪检测阻抗，偏差超 10% 的 PCB 100% 返工。
• 数据标准：差分阻抗 100Ω±8%，信号反射率≤10%，时序偏差≤3ns，满足 LVDS 协议要求。
• 工具 / 材料：捷配自动化阻抗测试线（精度 ±1Ω）、阻抗补偿电阻（0402 封装，精度 ±1%），测试数据实时上传至客户质量系统。

3.3 干扰抑制：隔离电磁耦合

• 操作要点：① 接地隔离：在显示驱动线路与干扰源（如电机控制线）之间布置独立地平面，接地间距≥5mm，减少共地干扰；② 滤波设计：在 LVDS 信号输入端并联 0.1μF 陶瓷电容（X7R 材质，耐压 16V），滤除高频干扰（＞100MHz）；③ 屏蔽处理：对仪表 PCB 采用金属屏蔽罩（厚度 0.2mm，材质马口铁），屏蔽效能≥40dB（测试频率 1GHz）。
• 数据标准：电磁干扰耦合强度≤25dBμV/m，信号时序偏差≤4ns，符合 AEC-Q200 电磁兼容要求。
• 工具 / 材料：捷配 EMI 测试设备（德国 Rohde & Schwarz）、屏蔽罩定制生产线，可根据 PCB 尺寸快速制作屏蔽罩。

总结建议
