1. 引言

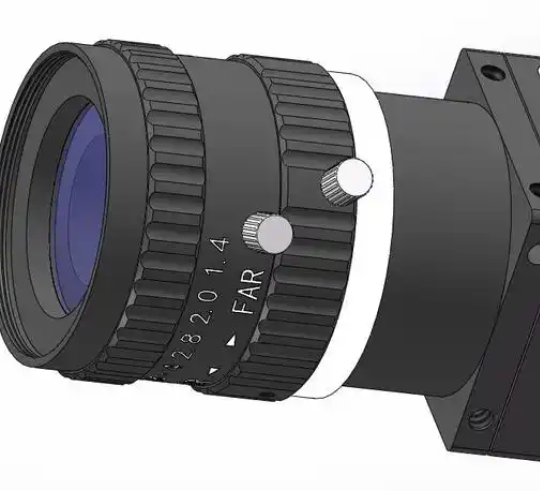

工业相机镜头模组与PCB的定位精度直接决定成像清晰度——镜头安装偏差超0.1mm会导致“视场偏移”，检测精度下降40%，某锂电池检测线曾因镜头PCB定位偏差，导致电芯缺陷漏检率达25%，单日报废成本超50万元。工业相机镜头PCB需符合**IPC-A-610G Class 3标准**（精密装配要求）及**GB/T 15425（工业测量仪器精度标准）** ，定位孔公差需控制在±0.02mm。捷配深耕工业相机PCB精密加工6年，镜头模组装配良率稳定在99%以上，本文拆解定位精度核心指标、加工工艺及装配验证，助力解决镜头偏位问题。

2. 核心技术解析

3. 实操方案

3.1 定位精度加工三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 基准设计：PCB 设计时设置 2 个基准边（垂直度公差≤0.01mm），定位孔中心距基准边尺寸标注至 0.01mm（如 “25.00mm±0.02mm”），用 AutoCAD 标注时启用 “精密尺寸” 模式，同步通过捷配 DFM 预审系统（JPE-DFM 6.0）检查基准合理性；
2. 钻孔工艺：定位孔采用 “数控钻（精度 ±0.015mm）+ 激光修孔（精度 ±0.005mm）” 组合工艺，钻孔设备选用德国 Schmoll F510（重复定位精度 ±0.003mm），钻孔后用影像测量仪（JPE-Vision-500，精度 ±0.001mm）全检，定位孔直径公差需≤±0.02mm，位置度≤0.03mm；
3. 平面度控制：PCB 压合时采用 “恒温恒压” 工艺（温度 170℃±5℃，压力 25kg/cm²，保温时间 60min），压合后进行 “时效处理”（40℃环境放置 24 小时），消除内应力，平面度用大理石平台 + 百分表测试，需≤0.2mm/100mm，符合IPC-6012 第 3.6 条款。

3.2 装配验证与管控（操作要点 + 数据标准 + 工具 / 材料）

1. 预装配测试：每批次抽检 20 片 PCB，与镜头模组（如腾龙 M118FM08）进行预装配，用光学测量仪（JPE-Opt-300）测试镜头中心与 PCB 基准的偏差，需≤0.05mm，偏差超 0.08mm 时追溯钻孔工艺；
2. 焊盘共面度测试：用激光共面度测量仪（JPE-Laser-600，精度 ±0.001mm）测试连接器焊盘，共面度需≤0.05mm，超差焊盘用砂纸（800 目）手工修正，修正后需重新测试；
3. 量产装配监控：生产线上配备 “视觉定位装配机”（捷配定制 JPE-Assem-200），自动校准 PCB 与镜头位置，装配偏差≤0.03mm，每小时抽检 5 组产品，装配良率需≥99%。
