在 PCB 研发与生产环节,文件交付格式直接影响生产效率与成品精度。许多工程师习惯直接提交 PCB 设计文件至制造厂商,而国际通行的标准做法是先将其转换为 GERBER 文件与钻孔数据后再交付。这一 “额外步骤” 并非多余,而是保障 PCB 生产精准落地的核心前提。作为深耕 PCB&PCBA 制造的专业平台,捷配将从技术原理、实际价值出发,为您全面解析其中的关键逻辑。
电子工程师与 PCB 制造工程师的工作视角存在差异,直接提交原始 PCB 文件可能导致生产偏差,自行转换 GERBER 文件能从源头规避此类问题:
- 避免设计信息泄露或误呈现:PCB 设计文件中常包含元件参数、设计备注等内部信息,若未明确说明,制造方可能按原始文件直接生产,导致不必要的信息留在成品上;自行转换时可精准筛选需呈现的图层,隐藏敏感或无关信息。
- 确保设计意图精准传递:原始 PCB 文件的图层定义、规则设置可能与制造方的软件兼容存在差异,自行转换可提前校验图层完整性(如阻焊层、丝印层是否正确生成),避免因软件解析偏差导致的布线缺失、标识错误等问题。
- 简化生产对接流程:GERBER 文件是国际通用的光绘标准格式,制造方接收后可直接导入生产系统,无需额外沟通确认设计细节,大幅缩短生产准备周期。
GERBER 文件是 PCB 光绘生产的标准格式文件,能完整描述 PCB 的图形、图层、尺寸等关键信息,分为两种核心格式:
- RS-274-D(基本 GERBER 格式):需搭配 D 码文件使用,才能完整定义图形的线宽、孔径等参数,适用于早期简单 PCB 设计场景。
- RS-274-X(扩展 GERBER 格式):自带 D 码信息,无需额外配套文件,兼容性更强,能精准承载复杂 PCB 的图层数据(如多层板的内层布线、盲埋孔定义),是当前主流的交付格式。
主流 CAD 设计软件均支持生成这两种格式文件,工程师可根据 PCB 的复杂度选择适配格式。捷配在接收 GERBER 文件时,会通过智能审单系统自动校验格式兼容性与图层完整性,若发现异常将第一时间与客户沟通调整,确保生产顺畅。
钻孔数据是 PCB 制造的核心配套文件,用于定义 PCB 上的过孔、插件孔等钻孔位置、孔径大小,无钻孔数据将无法完成元器件的电气连接与安装。
- 格式标准:钻孔数据通常采用 Excellon 格式,可由各类 CAD 软件直接生成。
- 关键作用:精准的钻孔数据能保障导孔导通性、插件孔与元器件的适配性,避免出现孔径偏差导致的焊接不良、安装困难等问题。
捷配在钻孔工艺中,配备维嘉 6 轴钻孔机等高精度设备,支持 0.15~6.5mm 的钻孔范围,结合严格的孔径公差控制(插件孔 ±0.075mm、压接孔 ±0.05mm),能精准还原钻孔数据中的设计要求。

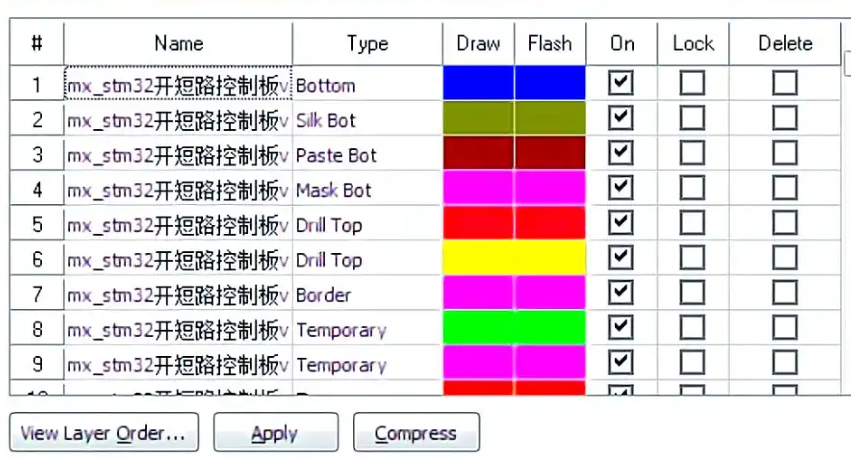

GERBER 文件通过不同后缀区分各类功能图层,以下是生产中最常用的后缀含义,便于工程师快速核对文件完整性:
- 布线层:GTL(顶层)、GBL(底层)、G1/G2(内部走线层 1/2)
- 丝印层:GTO(顶层丝印层)、GBO(底层丝印层)
- 表贴 / 阻焊层:GTP(顶层表贴,激光模板用)、GBP(底层表贴)、GTS(顶层阻焊 / 绿油,负片)、GBS(底层阻焊 / 绿油,负片)
- 内平面层:GP1/GP2(内平面 1/2,负片)
- 机械与约束层:GM1/GM2(机械层 1/2)、GKO(禁止布线层)
- 钻孔相关层:GG1(钻孔引导层)、GD1(钻孔图层)
- 焊盘层:GPT(顶层主焊盘)、GPB(底层主焊盘)
自行转换 GERBER 文件虽能规避诸多风险,但仍需注意图层完整性、格式兼容性等细节。针对此类需求,捷配提供全流程技术支持:
- 文件预审核服务:接收 GERBER 文件与钻孔数据后,通过智能 CAM 系统快速校验图层缺失、孔径冲突、线宽异常等问题,及时反馈工程师调整。
- 专业技术对接:针对复杂 PCB(如多层盲埋孔板、刚柔结合板),安排专属工程师协助核对文件参数,确保设计意图与生产要求一致。
- 免费打样验证:支持 1-6 层 PCB 免费打样,工程师可通过小批量打样快速验证 GERBER 文件的准确性,捷配最快 24 小时极速出货,助力缩短研发迭代周期。
GERBER 文件与钻孔数据的交付方式,是 PCB 行业标准化生产的必然要求,既能保障设计意图的精准传递,又能提升生产对接效率。工程师自行转换文件,可从源头规避信息误呈现、软件不兼容等问题,而捷配通过智能审单、专业技术支持与高效打样服务,进一步为文件交付与生产落地保驾护航。作为全球领先的 PCB&PCBA 制造服务平台,捷配始终以数字化、标准化能力赋能工程师,让复杂的 PCB 生产流程更简单、更可靠,助力各类电子产品快速落地。
