Pads Layout 导出 GERBER 文件全流程指南

来源：捷配时间: 2025/11/13 09:21:38 阅读: 38

GERBER 文件是 PCB 制造的核心数据载体，其导出准确性直接影响生产精度与效率。本文将详细介绍通过 Pads Layout 软件导出 GERBER 文件的标准流程，帮助工程师规范操作，减少后期制造环节的沟通成本。捷配作为专业 PCB&PCBA 制造服务平台，也可为客户提供 GERBER 文件合规性校验服务，助力快速推进生产流程。

一、前期准备：文件打开与基础设置

在正式导出 GERBER 文件前，需完成 PCB 文件的基础处理与原点校准，为后续参数配置奠定基础。

1. 打开文件并完成接地处理

在 Pads Layout 软件中打开目标 PCB 文件，首先根据电路设计需求完成接地层的铺设（接地设计需结合产品电气性能要求，确保信号完整性与抗干扰能力）。

2. 校准原点位置

设置 PCB 原点时，需注意原点不可直接设在板边，建议与板边保持一定安全距离（具体距离可根据板型大小调整，通常建议不小于 2mm），避免后续坐标识别误差。

二、CAM 参数配置：分层设置与细节调整

进入 CAM 模块后，需针对不同图层（信号层、丝印层、阻焊层等）进行参数配置，确保各图层信息准确映射至制造需求。

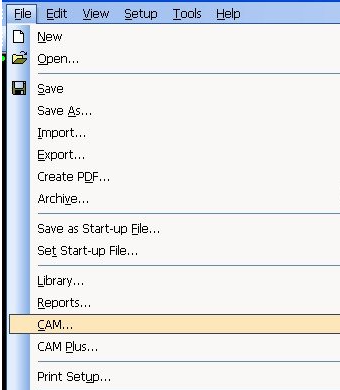

1. 进入 CAM 模块

在 Pads Layout 界面中，通过菜单栏或快捷入口进入 CAM（计算机辅助制造）模块，准备进行文件导出参数设置。

2. 定义文档基础信息

文档命名：在 “Document Name” 中定义文件名称（如顶层可命名为 “top”），便于后续图层识别；
文档类型：“Document Type” 选择 “Routing/Split Plane”；
输出文件：“Output File” 可自定义命名，建议包含图层信息（如 “top_routing”）；
对应图层：“Fabrication Layer” 选择该文档对应的 PCB 图层（如顶层对应 “Top”）。

3. 通用参数设置（Customize Document - Options）

在 “Options” 选项中，将 “X&Y Offset” 均设置为 10（单位需与设计单位保持一致，通常为 mil 或 mm），且所有图层需统一此参数，确保各图层坐标对齐。

4. 分层参数细化（Customize Document - Layers）

根据 PCB 设计的图层类型，分别对以下图层进行针对性设置，确保各图层信息完整、准确：

信号层：顶层（Top）、底层（Bottom）需明确布线与分割平面信息，匹配设计中的线路走向与铜皮区域；
丝印层：顶层丝印（SilkscreenTop）、底层丝印（SilkscreenBottom）需包含元件标号、极性标识等装配辅助信息，确保字符清晰可辨；
阻焊层：顶层阻焊（Solder Mask Top）、底层阻焊（Solder Mask Bottom）需覆盖非焊接区域，避免焊锡桥接；
钢网层：顶层钢网（Paste Mask Top）、底层钢网（Paste Mask Bottom）需与焊盘尺寸精准匹配，保证贴片精度；
钻孔层（Drill）：需包含所有通孔、盲孔、埋孔的坐标与尺寸信息，明确钻孔类型与精度要求。

三、文件导出与确认：全图层校验与生成

完成所有参数配置后，需统一勾选所需图层并执行导出，确保 GERBER 文件完整可用。

1. 勾选目标图层

返回 “Define CAM Documents” 界面，勾选所有需导出的图层，包括：top（顶层）、bottom（底层）、silk-top（顶层丝印）、silk-bottom（底层丝印）、drill（钻孔）、solder-top（顶层阻焊）、solder-bottom（底层阻焊）、paster-top（顶层钢网）、paster-bottom（底层钢网）、ncdrill（数控钻孔）等。

2. 设置存储路径

在 “CAM Directory” 中选择预先创建的存储目录（建议按项目名称 + 日期命名，便于文件管理），确保路径无中文或特殊字符，避免导出失败。

3. 执行导出并确认

点击 “Run” 开始导出，过程中若弹出确认窗口，通常默认选择 “Yes” 即可。导出完成后，建议打开文件管理器检查生成的 GERBER 文件是否完整，文件名是否与图层对应。

四、捷配小贴士：提升 GERBER 文件适配性的建议

GERBER 文件的准确性是 PCB 高效生产的前提，若参数设置不当可能导致线路偏移、阻焊错误等问题。捷配为客户提供免费的 GERBER 文件合规性校验服务：通过专业团队与自动化检测工具，快速识别图层缺失、坐标偏差、钻孔信息不完整等问题，并提供修改建议。同时，结合捷配 “24 小时极速打样” 服务，可帮助客户在文件确认后快速进入生产环节，缩短研发周期。

通过规范上述流程，可有效降低 GERBER 文件的导出误差，为 PCB 制造提供可靠的数据基础。如需进一步了解文件校验或生产对接细节，可通过捷配官网或客服热线咨询。
