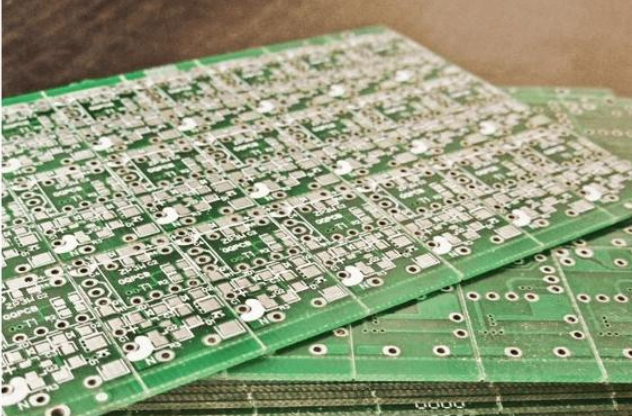

V-CUT（V 型槽）工艺是 PCB 拼板加工中最常用的分板方式，凭借分板便捷、不易损伤板边电路的优势，广泛应用于各类 PCB 批量生产场景。精准的 V-CUT 工艺能保障后续分板效率与产品良率，而工艺偏差则可能导致分板断裂、电路损伤等问题。作为专注 PCB&PCBA 制造的高新技术企业，捷配结合多年量产经验与高精度制造能力，针对 V-CUT 工艺核心痛点，整理出以下问题解析与控制方案，为行业伙伴提供技术参考。
V-CUT 工艺通过在 PCB 拼板边缘加工 V 型凹槽，使拼板在后续组装中可手动或机械轻松分离，且能最大程度保留板边电路的完整性。其应用需满足两大前提：一是拼板设计需预留合理的 V-CUT 区域（避免与线路、焊盘重叠），二是工艺参数需与 PCB 板材厚度、材质特性精准匹配。捷配在 V-CUT 加工前，会通过智能审单系统自动校验拼板设计合理性，结合基材类型（如 FR-4、柔性基材）预设工艺参数，从源头降低偏差风险。
PCB 正反面加工的 V 型槽位置偏移，导致分板时受力不均，易出现板边开裂、电路断裂。
- 导引销磨损或对准精度不足，无法精准定位 PCB；
- 导引孔尺寸偏差、内壁镀铜残留，影响定位稳定性；
- 加工程序参数错误，或蓝图数据输入偏差；
- 加工过程中 PCB 滑动偏移，固定机构压力不足；
- 量测仪器未定期校正，位置检测数据失真；
- 漏开或多开 V 型槽，与设计蓝图不符。
- 定期检查导引销磨损状态，及时更换老化部件，并用专业设备校准导引销对准精度；
- 严格执行来料检验，确认导引孔尺寸符合设计要求，清除内壁残留铜层；重新设计带锥角的导引销，优化导引孔直径匹配度；
- 加工前双重校验程序版本与蓝图数据，通过数字化系统（如捷配 AI-MOMS 运营管理系统）自动比对参数，避免人工输入错误；
- 调整机台空气压力与固定机构夹紧力，确保 PCB 加工过程中无位移；
- 定期校正量测探针与位置检测设备，测量前先确认 PCB 定位精度；
- 加工前通过视觉检测系统核对 V-CUT 位置，确保与蓝图完全一致，校正机台设定参数。
V 型槽底部剩余基材厚度过厚（分板困难）或过薄（加工中易断裂），不符合分板使用要求。
- PCB 板材实际厚度与设计值偏差；
- 机台 V-CUT 深度设定偏移，未匹配板材厚度。
- 加工前通过长臂板厚测试仪精准测量板材厚度，确保与加工蓝图技术要求一致；
- 依据设备说明书与板材厚度数据，重新校准刻槽机深度参数与导引轮定位精度，必要时进行试加工验证。
同一 PCB 或同批次产品的 V 型槽深度存在差异，导致分板力度不均，部分拼板难以分离。
刻刀轮磨损、刃口损伤，导致切削深度无法保持一致。
建立刻刀轮定期维护台账，按加工量及时重磨刃口；若刻刀轮过度磨损或出现崩刃，立即更换符合精度要求的新刀具。捷配采用高精度定制刻刀，结合设备运行数据实时监控刀具损耗，确保单批次加工中 V-CUT 深度偏差≤±0.01mm。
单个 V 型槽底部剩余基材厚度不一致，分板时易从薄弱处断裂，损伤内部电路。
- 导引轮施加于 PCB 的压力不均匀，导致板材受力偏移；
- 量测仪器精度不足，未及时校正。
- 严格按照设备说明书调整导引轮压力，确保 PCB 表面受力均匀；同时检查机台空气压力稳定性，校准气缸施力参数；
- 采用高精度厚度量测仪器（如捷配 LC-BLO1 剥离强度测试仪配套厚度检测模块），定期进行仪器校准，确保残材厚度测量数据精准。
V 型槽角度与设计要求偏差（常见角度为 30°、45°、60°），导致分板时应力集中，板边出现毛刺。
刻刀轮磨损、角度变形，或刀具安装时定位偏差。
定期检查刻刀轮角度精度，按维护周期重磨校准；若刀具角度无法恢复或安装定位偏差，更换新刀具并重新校准安装位置。捷配在刀具安装后，通过二次元影像测量仪（LC-7060-CNC）验证 V-CUT 角度，确保与设计要求完全一致。
V-CUT 加工后，PCB 表面出现明显刮痕，影响产品外观与绝缘性能。
- 导引轮施加压力过大，导致滚轮与板面过度摩擦；
- 导引轮、刻刀轮表面附着粉尘、铜屑等杂质，加工时刮伤板面。
- 微调导引轮压力参数，在保证 PCB 定位稳定的前提下，减少与板面的摩擦力度；
- 加工前清洁滚轮表面杂质，定期检查滚轮磨损状态，及时更换老化或表面损伤的滚轮。捷配采用无尘车间生产环境，加工前通过 PCB 表面清洁工序去除杂质，从源头避免刮痕产生。
V-CUT 工艺的稳定性核心在于 “设备精度 + 制程管控 + 数据追溯”。捷配通过三大维度构建全方位保障：
- 设备层面：采用进口高精度 V-CUT 机，搭配维嘉 6 轴定位系统与在线视觉检测模块，实现加工位置、深度、角度的实时监控；
- 制程层面：建立 “三检制度”（来料检、首件检、巡检），首件加工后通过 AOI 检测机与厚度测试仪双重验证，批量生产中每 100 片抽样检测，确保工艺一致性；
- 数据层面：通过工业互联网平台记录每批次 V-CUT 工艺参数（刀具型号、压力、深度、加工速度），实现质量问题可追溯，同时通过大数据分析优化参数配置。
针对 V-CUT 工艺常见的定位偏差、厚度不均等问题，捷配自主研发的协同制造平台可自动匹配不同 PCB 类型的最优工艺参数，结合 4 大自营生产基地的标准化作业流程，将 V-CUT 工艺不良率控制在 0.02% 以下，为客户提供稳定可靠的拼板加工服务。
V-CUT 工艺虽为 PCB 加工中的基础工序，但其精度直接影响产品良率与后续组装效率。解决 V-CUT 工艺问题的核心，在于从 “设计校验、设备校准、刀具维护、制程监控” 全流程建立标准化体系。捷配凭借 “订单 + 科技” 双引擎驱动，将数字化管理与高精度制造深度融合，不仅能精准解决 V-CUT 工艺常见痛点，还可根据客户 PCB 类型（如多层板、刚柔结合板）提供定制化工艺方案，通过免费打样、极速交付、逾期退款等服务，助力客户缩短研发周期、降低生产成本。
未来，捷配将持续迭代 V-CUT 工艺技术，结合 AI 视觉检测与智能参数优化系统，进一步提升工艺精度与稳定性，为全球电子产业提供更高效、更可靠的 PCB 制造解决方案。
