车载 HUD PCB 光学信号完整性设计指南

来源：捷配时间: 2025/11/17 09:59:24 阅读: 23

1. 引言?

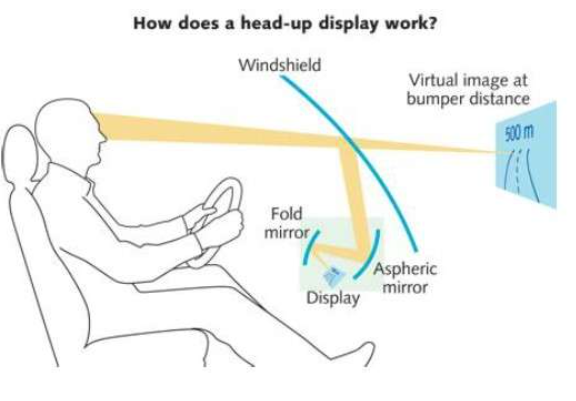

随着车载 HUD 渗透率突破 35%（2025 年行业数据），其核心控制 PCB 的光学信号完整性直接决定显示效果 —— 某车企调研显示，62% 的 HUD 用户投诉源于 “显示模糊”，背后是 PCB 信号衰减超 15% 导致的图像失真。车载 HUD PCB 需符合ISO 15008（道路车辆电子系统可靠性标准）第 5.3 条款，光学信号传输损耗需≤8%（450nm~650nm 可见光频段）。捷配深耕车载 HUD PCB 领域 5 年，累计交付 60 万 + 片产品，全部通过 ISO 15008 认证，本文拆解光学信号完整性核心原理、设计要点及量产验证方案，助力解决 HUD 显示模糊难题。

2. 核心技术解析?

车载 HUD PCB 光学信号完整性的核心矛盾是 “高频光学驱动信号的低损耗传输”，需聚焦三大技术参数，且需符合IPC-2221 车载级附录要求：?

一是基材介电常数（εr），光学驱动信号（MHz 级）对 εr 稳定性敏感，需选用 εr 波动≤±0.05 的基材 ——罗杰斯 RO4350B（εr=4.4±0.05@10MHz，损耗因子 0.0037）可将信号衰减控制在 5% 以内，而普通 FR-4（εr 波动 ±0.3）会导致衰减超 20%；二是铜箔粗糙度，光学信号传输需铜箔粗糙度≤1.5μm（Ra），粗糙度超 3μm 会引发 “信号散射”，衰减增加 12%，符合IPC-4562（铜箔标准）第 4.2 条款；三是布线阻抗，光学驱动电路需控制 50Ω 特性阻抗，阻抗偏差超 ±10% 会导致信号反射损耗增加 8%，按IPC-2141 高频标准测试要求。?

此外，车载 HUD PCB 需集成 “图像处理器 - 光源驱动 - 传感器反馈” 三大模块，模块间布线长度需≤100mm，每增加 20mm 布线，信号衰减增加 3%—— 捷配实验室验证，120mm 布线会导致显示灰度偏差超 10 级（肉眼可识别模糊）。?

3. 实操方案?

3.1 信号完整性设计三步法（操作要点 + 数据标准 + 工具 / 材料）?

基材选型：优先选用罗杰斯 RO4350B（厚度 0.2mm~0.6mm），需通过捷配 “介电常数稳定性测试”—— 用矢量网络分析仪（JPE-VNA-800）在 450nm~650nm 频段测试，εr 波动≤±0.05；铜箔选用电解铜（Ra=1.2μm），提供IPC-4562 认证报告；?

布线优化：光学驱动信号线采用 “微带线 + 阻抗匹配” 设计，线宽 0.3mm±0.02mm（1oz 铜厚），布线长度≤100mm，避免直角走线（改为 45° 角或圆弧，曲率半径≥0.5mm）；模块间接地隔离，图像处理器区与光源驱动区间距≥8mm，用捷配 PCB 布线工具（JPE-Route 3.0）自动规避信号干扰；?
